变频水泵维修过程

mnbx · 发表于 2015-6-24 09:36:37

本帖最后由 mnbx 于 2015-6-24 09:46 编辑

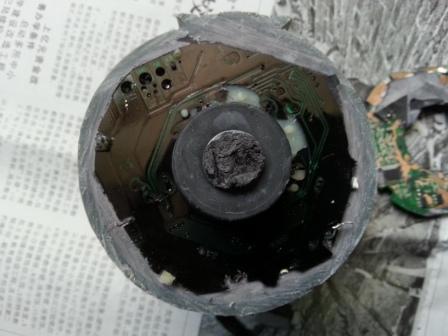

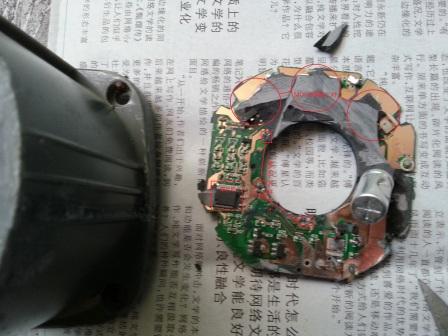

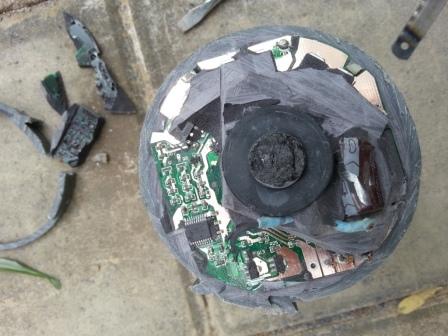

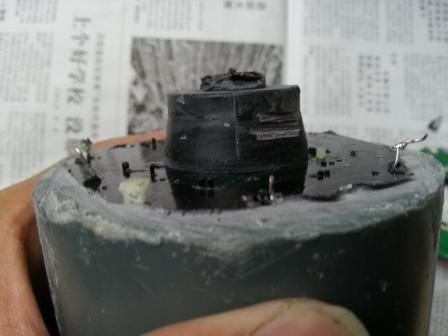

   买了一年多的AE DC-10000水泵坏了，有时转有时不转，扔掉的话六百多，闲着也是没事，还是修一下吧，先用锯子把泵体从后面锯开，半公分半公分的锯，找到变频电路板部分，将电机定子线圈的三根线找到，电烙铁伺候将三根线与电路版分离后，将变频电路板用起子撬下不用。

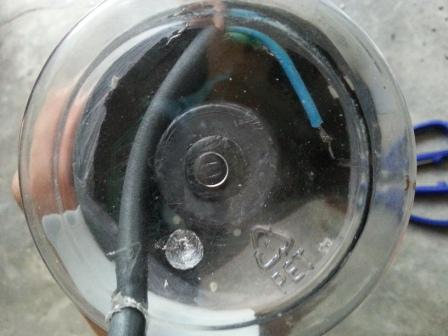

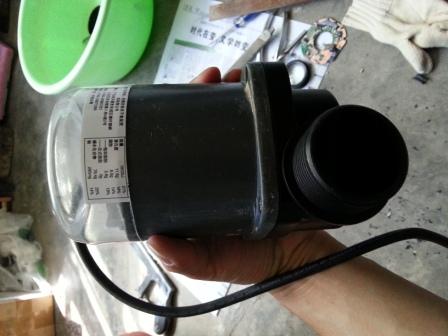

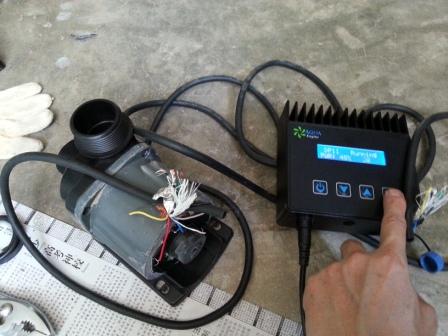

   将华瑾DP11的控制器接在DC-10000定子上的三个线圈接头上，试机，运行正常。将电源线连接，用合适的瓶装食物瓶子剪好尺寸，套入维修泵体。灌入环氧树脂，现正在固化中。

奇怪，图片怎么上传不了，改天换台电脑再传。

mnbx · 发表于 2015-6-24 10:20:43

本帖最后由 mnbx 于 2015-6-24 10:26 编辑


n10boy · 发表于 2015-6-24 11:37:18

手艺不错啊，就是这个要求太高了点，一般人搞不来的

mnbx · 发表于 2015-6-24 22:43:02

n10boy 发表于 2015-6-24 11:37
手艺不错啊，就是这个要求太高了点，一般人搞不来的

其实并不复杂，AE的这款泵应该是捷宝代工的，这种带变频电路的国产泵容易出问题。。
准备齐全的话三个小时就可以搞完，这样驱动电路外置后，水泵本体应该用个三五年不成问题吧，就算坏也只会坏控制器部分，换个控制器就行了。

lzh351202 · 发表于 2015-6-25 11:51:34

华瑾DP11的控制器没有单卖的吧，是否先买个dp11，把泵砸了，

mnbx · 发表于 2015-6-25 15:11:42

lzh351202 发表于 2015-6-25 11:51
华瑾DP11的控制器没有单卖的吧，是否先买个dp11，把泵砸了，

我是刚好两个泵都有，DC-10000泵坏了修一下而已，况且DC-10000泵噪音相对小点，有维修价值。这样一个控制器配两个泵体。DP6和DP11不出意外的话是一样的控制器，DP6便宜。

修好的泵早上已经入水使用了，暂时没有发现什么问题。
华瑾DP11说实话是良心泵，设计比较合理，感觉和ABYZZ A200 有些像，电子电路全部外置，（ABYZZ泵体里面估计有温度传感器，还有霍尔元件，华璟没有只有线圈）寿命理论上很长。就是转子做工差点，叶轮动平衡差些，导致振动和噪音比较大。如果华璟可以在这两点上做好，再把转子换成稀土或汝铁硼一类的强磁转子，那么价格贵一倍也值。

捷宝其实做工不错，就是人为的设计不合理，可能是为了节省成本，也可能就没打算把寿命搞长点，毕竟经常坏可以细水长流，每个泵都用个四五年，卖个600元，厂家不都倒闭了。中国有些东西不是造不好，有没有能力造好和准备往好的造，是别的因素在左右。

mnbx · 发表于 2015-6-25 15:24:23

本帖最后由 mnbx 于 2015-6-25 15:36 编辑

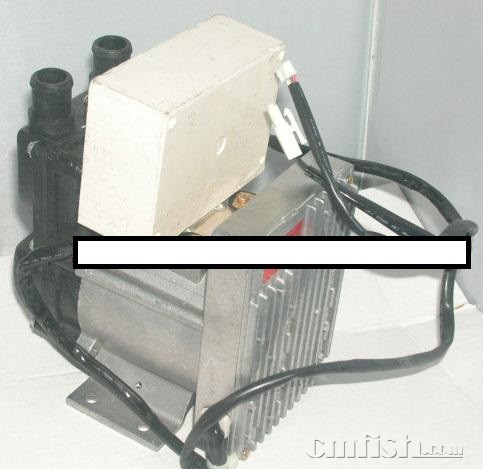

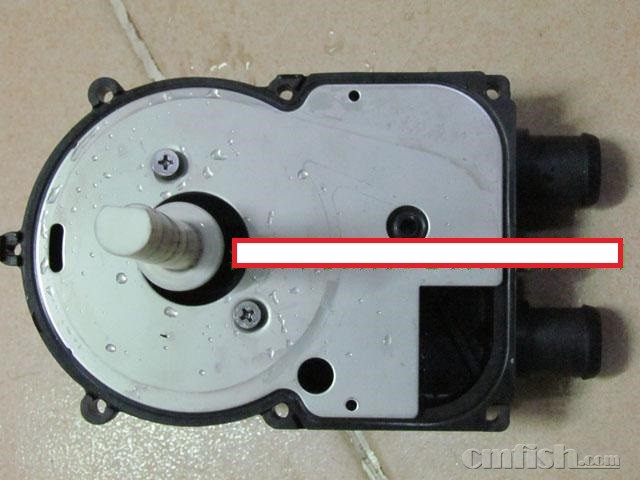

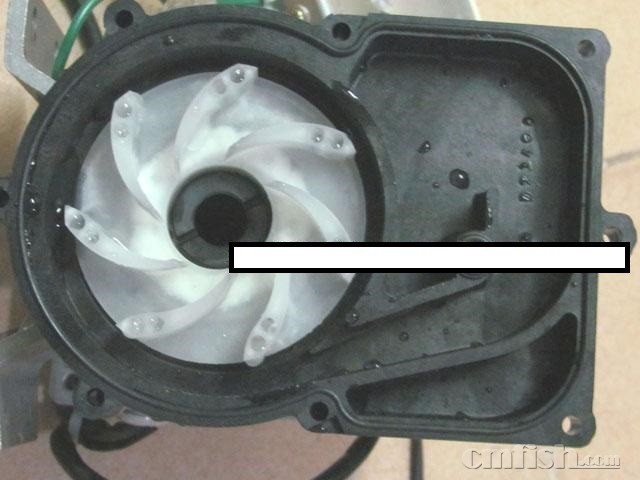

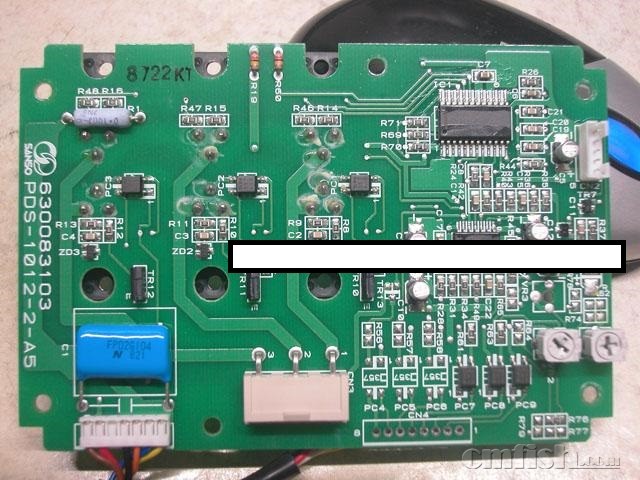

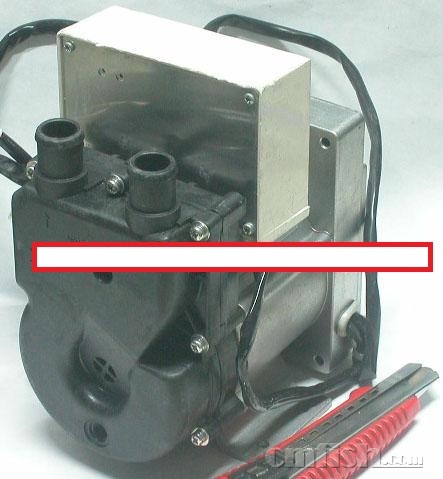

过两天准备改一个泵，鬼子造的，做工很好。改成潜水泵，电路外置，泵功率最大150W，可以调速，泵很便宜，改好后噪音小并且好用的话就赚大了。图片是网站的，改好能用我在自己拍吧。

不争气的国内水族泵厂质次价低，德国的ABYZZ 红龙一类的又太贵了，比鱼缸都贵，只好自己动手了。

乱世 · 发表于 2015-6-25 16:07:40

这个年代维修成本赶得上更换，主要是人工贵了，机器产能高了，所以很多质次价平的产品涌现

mnbx · 发表于 2015-6-25 18:50:37

乱世发表于 2015-6-25 16:07
这个年代维修成本赶得上更换，主要是人工贵了，机器产能高了，所以很多质次价平的产品涌现

和产能没啥关系，设计上就有问题，电子元件怎么可能24小时连续运转几年不坏。纯线圈的可以，电子元件都是会衰减的。

三小时的人工，加上30元钱的环氧树脂，还有一个零食的空塑料瓶子。

主要是我现有的华璟的水泵控制器，可以驱动改造过的DC-10000（24V四级的直流无刷变频水泵应该都能驱动，DC-2000-DC-12000应该都可以），最重要的是寿命维修后应该不会一年换了。

lzh351202 · 发表于 2015-6-25 20:24:30

有无量过dc-10000的线圈输入电压是多少？
或者换AE个外置调速个都可以

yongzheng16 · 发表于 2015-6-25 22:01:15

高手。。不是DC泵的如何弄？是不是不需要控制器？

mnbx · 发表于 2015-6-25 23:24:11

yongzheng16 发表于 2015-6-25 22:01
高手。。不是DC泵的如何弄？是不是不需要控制器？

DC系列或者说变频系列，我个人理解其实就是直流无刷电机，只是控制电路内置在泵里面后被环氧树脂浇筑以防水。但是控制电路有电子元件组成，这种泵一般电路板坏的可能性比较大。

单速电机有可能是罩极电机，也有可能是电容运转电机。我了解到的潜水泵就是这两种电机加上所谓的变频水泵。

没用过实物，感觉彩虹MP系列好像是电容运转电机，它的转子据说是没有磁性的，和以前我用过的宗正、创新mp一样，只是国产的衰减太厉害了，但这种泵很安静，没机会拆，拆开看看就知道了。

PJ、伊罕的水泵，个人感觉是罩极电机，低频嗡嗡声比较厉害。红龙、八爪鱼不太清楚是什么类型，八爪鱼看到有内置电路板，据说没有低频嗡嗡声，没用过，不知道什么原理。

要说红龙不是说是PJ代工过吗，为什么都说红龙安静，但PJ的确有低频声，至少PJ9000有，应为我用过。

mnbx · 发表于 2015-6-25 23:29:28

lzh351202 发表于 2015-6-25 20:24
有无量过dc-10000的线圈输入电压是多少？
或者换AE个外置调速个都可以

电源是24V的，就是24V的啊。

AE DC也好，捷宝DC也好，外置的那个调速器只是产生PWM信号，泵里面树脂固化的那部分，才是关键的电机驱动电路部分。里面的坏了，换外面的PWM有什么用。

彩虹小羊 · 发表于 2015-6-26 22:48:14

基本坏的，就是mos管。

水平线 · 发表于 2015-6-27 23:12:08

本帖最后由水平线于 2015-6-28 00:30 编辑

你想的东西我早想过了。主要还是安全性的问题。
封不好。我可不想反缸啊。

mnbx · 发表于 2015-6-29 16:31:24

水平线发表于 2015-6-27 23:12
你想的东西我早想过了。主要还是安全性的问题。
封不好。我可不想反缸啊。

安全没任何问题，首先是24V的直流电，电不着人。其二封装我选的是进口的高粘接性的环氧树脂，你锯开过泵对比一下你就知道了，和干了后的进口环氧树脂完全不是一个概念。我改的泵用到今天没有问题，过段时间我用单位兆欧表量一下，看看绝缘性下降没。

对比一下下水用过一段时间的，PJ泵的和国产DC泵的电原线就知道了，国产的线发硬，进口的没变化。

KL2014 · 发表于 2015-6-29 23:03:31

树脂会不会释放有毒物质呀？

mnbx · 发表于 2015-6-30 10:04:58

KL2014 发表于 2015-6-29 23:03
树脂会不会释放有毒物质呀？

好像所有水族用的潜水泵都是环氧树脂封装的。不管8000的还是18元的，无一例外。

彩虹小羊 · 发表于 2015-6-30 14:45:19

不知道，模型用的外转子电机，可以改造下，当造浪不。

mnbx · 发表于 2015-7-2 11:18:33

第二台泵改造的差不多了，准备灌胶，昨天研究了一下电源线，发现也挺讲究的，进口伊旱1264泵电源线用的是意大利普睿司曼(Prysmian)的 H05RN-F，查了一下标准是外绝缘是天然橡胶，里面电线绝缘是氯丁橡胶，专门耐水的。我手头上的国标RVVP材质（聚氯乙烯）的电线按照要求不算是防水电缆，会有所谓水树效应，影响绝缘正在考虑是否重新购买电缆。

国产DC-10000和华璟水泵用的也是H05RN-F这个型号，但DC-10000在水里泡的部分已经明显变硬一些了，华璟用的时间短没什么变化，伊旱电缆13年的泵到现在一点变化没有。顺便查了一下ABYZZ用的是比利时的EUPEN品牌电缆。

PJ泵电线也适用好多年不变硬，国产电缆要不就是偷工减料，要么就是挂羊头卖狗肉，型号是 H05RN-F，但材料不是天然橡胶和氯丁橡胶。

maxleung · 发表于 2015-7-4 09:11:09

很好很强悍原来华瑾控制电路不在泵里啊看来可以考虑下了
