简欧风格的半自动FOT缸◆1-20，16年首次更新,按迈光光谱DIY了两个调光LED,效果非常好

marswjf

更新记录：

2014年：
2月3日：皇后生病
http://www.cmfish.com/bbs/forum. ... p;page=1#pid3128989

7月6日：高清视频一段
http://www.cmfish.com/bbs/forum. ... p;page=4#pid3398578


7月11日：UPS安装
http://www.cmfish.com/bbs/forum. ... p;page=5#pid3407321

8月4日：机柜更换和鱼缸鱼只高清美照18P
http://www.cmfish.com/bbs/forum. ... p;page=5#pid3443950

8月13日：半自动换水的实现和详细原理图
http://www.cmfish.com/bbs/forum. ... p;page=5#pid3458405

11月3日：粉蓝吊归西记
http://www.cmfish.com/bbs/forum. ... p;extra=#pid3599635

2015年：

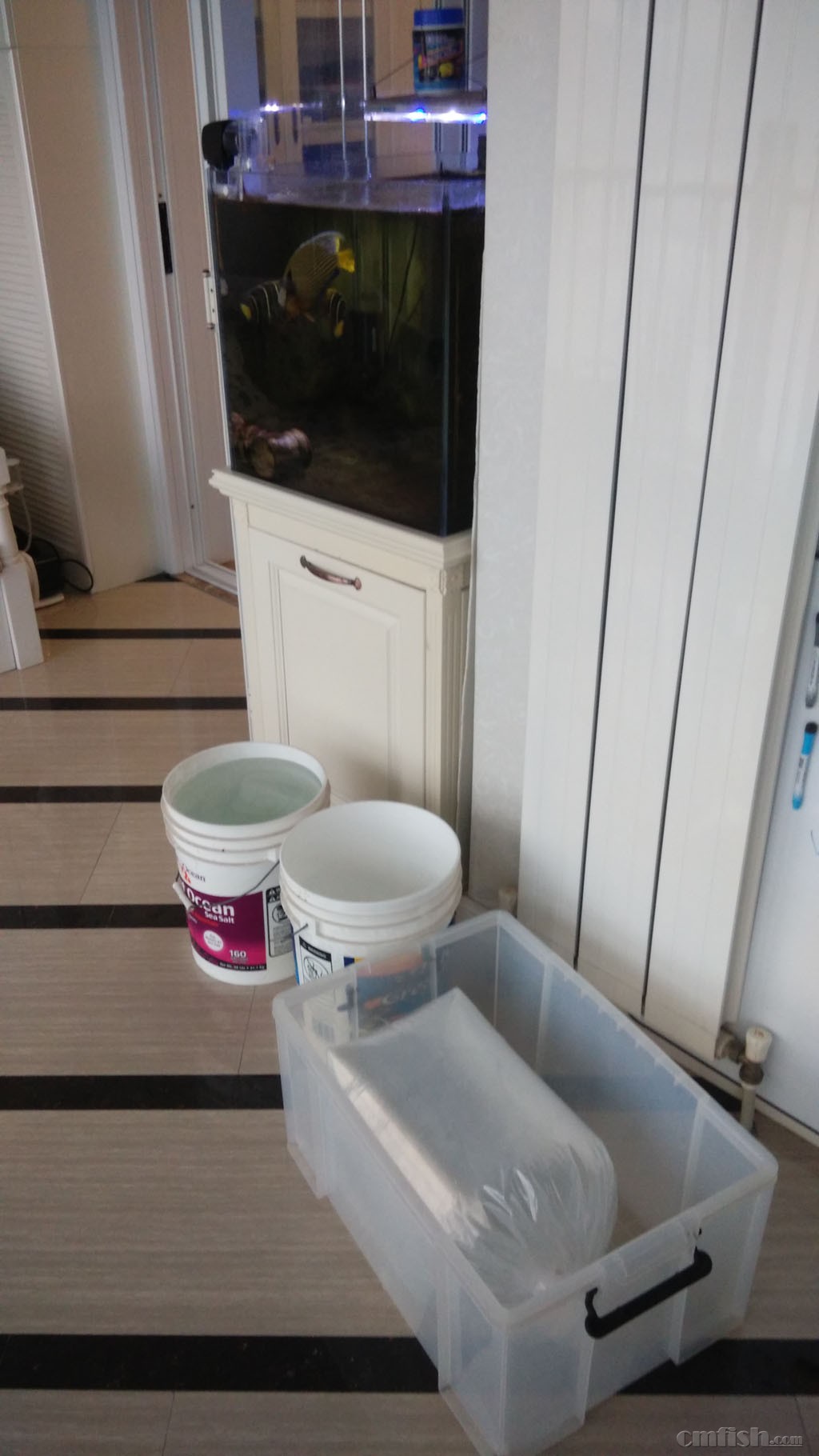

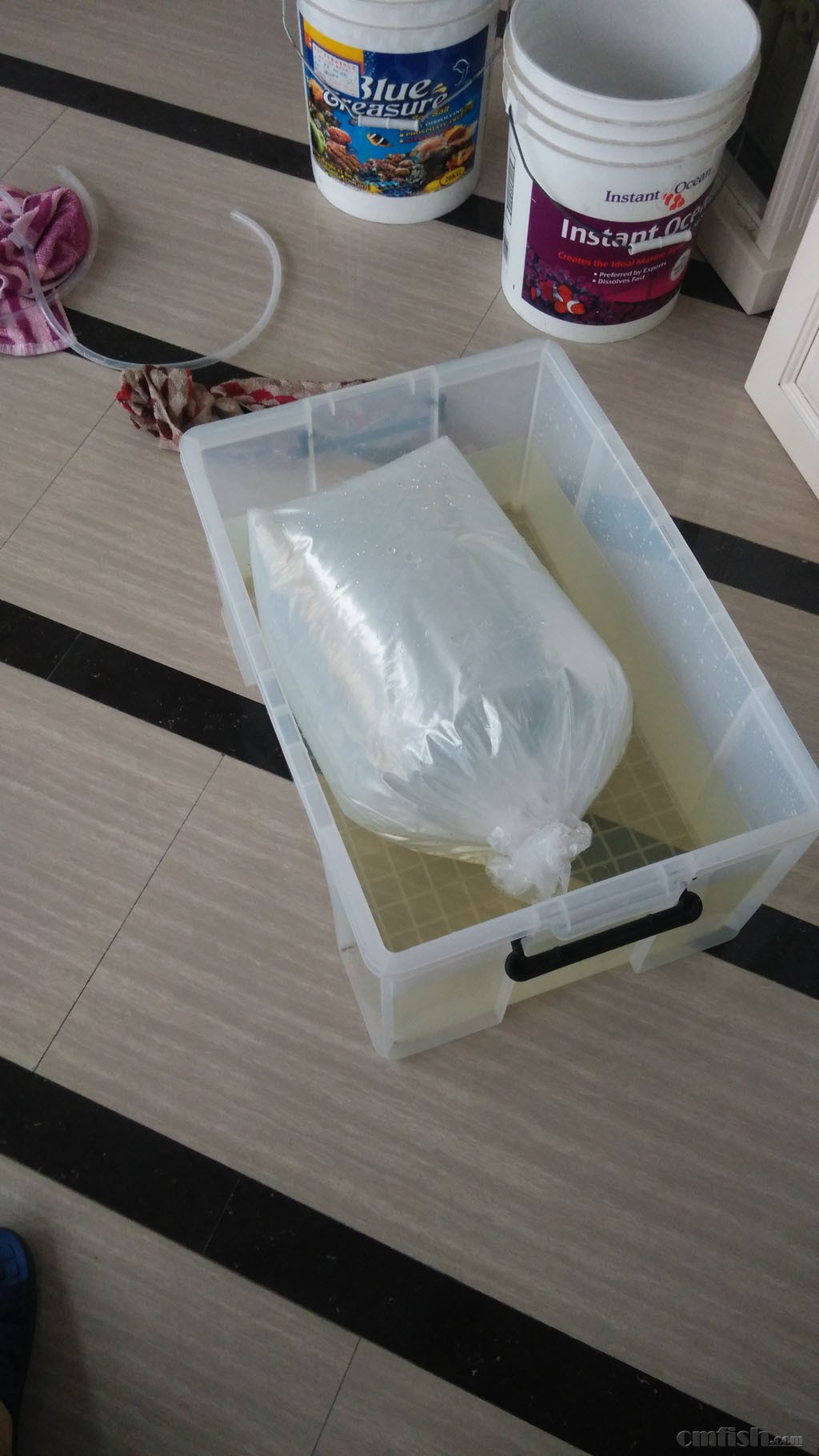

1月28日：进33cm骑士，成本核算过水教程及近期损失分析
http://www.cmfish.com/bbs/forum. ... p;extra=#pid3753537

2月11日：骑士主缸斗国王，附高清视频一段
http://www.cmfish.com/bbs/forum. ... p;extra=#pid3774683


3月27日：入30cm超蓝女王,分享2年网购、养鱼经
http://www.cmfish.com/bbs/forum. ... p;extra=#pid3836711

5月1日：媳妇外地待产，鱼缸要自己运行20多天，希望一切平安
http://www.cmfish.com/bbs/forum. ... p;extra=#pid3908083


2016年：
1-20，按迈光光谱DIY了两个调光LED，效果非常好
http://www.cmfish.com/bbs/forum. ... p;extra=#pid4387550



设备篇：

主缸：

主缸尺寸：1500*800*700H   15mm四面超白+19mm烤漆白底  32mm*2双上水  63mm下水
底缸尺寸：1200*650*450H   12mm五面伏法，分5格
滤材：大号红外线细菌屋两箱半
蛋分：AE-EC10【AE变频泵，1800L吸气】
主泵：PJ9000+PJ7500【PJ7500推钛炮】
造流：4*WP40@智星变频造流控制模块
灯光：KEY 108W LED@智星调光模块
温控：1.5HP空调@智星控制器+25A交流接触器
探头：PH、ORP、盐度、水位*2、温度*2@智星控制器
其他：臭氧机、UV灯、MINI过滤
中央控制器：智星控制器


检疫缸：
主缸尺寸：600*600*500  10mm五面超白 20mm上水  32mm下水
底缸尺寸：480*480*400  8mm五面伏法【自己粘的】
滤材：大号红外线细菌屋半箱
蛋分：AE-CPS【PSK2500，900L吸气】
主泵：EDEN 159
造流：森森201+SEIO P1500
灯光：水丽光MAX300
温控：300W加热棒*2+日生0.5HP冷水机
探头：BM PH表、BM ORP表
其他：MINI过滤、UV灯

换水缸：
300L折叠婴儿游泳池
300L专用储水缸【规划中】

全屋保障系统：
全自动伊野6KW发电机
鱼缸独立空开
主缸8位PDU电源
1KVA UPS+36V 20AH电池
400G RO机



这是全景图，阳台上的检疫缸，书房里的是主缸


当时的设计理念就是边玩电脑边看鱼。现在看来效果不错



底柜的开口朝向走廊侧，方便维护。



主缸的底柜，走线有些乱，因为看不见就懒得收拾了。
我的缸子有个特别的地方，
大家的分体水冷一般用的是浸入式的钛管
我为了最大化滤材空间，用的是钛炮。
图片左上角的大罐子就是了


家里的机柜，顶层是鱼缸控制系统，往下依次是背景音乐功放、路由器&猫、存储服务器、24口交换机

marswjf

开缸篇：

为了实现半自动换水、自动补水等功能，
在装修的时候我预埋了很多管道。
同时在墙上布置了一组独立空开的4平方电线和一组转接到阳台UPS机位的2平方电线



这个是2012年3月份的照的主缸下面预埋的管道，
从左到右分别是通下水道的排水管、接RO机的水管、接换水缸的水管、通往检疫缸的管子2根、检疫缸RO水管2根、空调铜管




这个是检疫缸墙上预埋的管道，
分别是2根RO管子、通下水道的排水管、2根通主缸的水管



我的防盗门只有78cm宽，网上买的柜子进不到门
所以就找家具厂定做了一个柜子，现场穿榫上胶。
因为不做显纹漆，就选了比较便宜的硬杂木：刺楸
这个柜子尺寸是150cm*80cm*100cm(L*W*H)，
是12cm*8cm的立木和横梁，榫卯结构非常扎实
柜子非常沉，一个人绝对抬不起




本地的家具厂水平有限，不能做雕花，
所以鱼缸顶线、底线和立木上的花都是淘宝买来贴上的
虽然没有实木整雕的档次高，但是整体效果还不错


鱼缸是涛涛做的，质量非常好
在这里建议各位鱼友选用烤漆白玻璃做底面
比起普通玻璃来说，不铺沙也非常有海底的感觉



主缸的底缸也是涛涛做的
隔板是单独发来我自己粘的
我没有做传统的翻水板。
最后一格滤材和上水格联通，
减少上水格的水位波动
目前使用起来效果非常不错
没有见到传说中的水流不畅的情况。




底柜中间的两个柱子是不受力的
需要的时候可以拆下来把底缸拖出来


主缸的上水分了2路，
打造一个环形水流


滤材格下面有专用的底滤板
这样水流更加通畅。
钛炮用定做的10mm的铝板固定到柜子的梁上


主缸放水30多个小时，终于满了。
试水后非常满意，水流很理想，
65公分的宽度的底缸里面居然能起超大的大瀑布。
个人认为水流对于FOT非常重要，不亚于滤材数量或者蛋分处理量
后来开缸半年了，ORP长期保持在800+也印证了这个观点。


开缸盐选用的是红十字小丑盐，质量非常好
一点残渣都没有。


期间有个小插曲:
当时新房子还在散味道，没搬进去住，智星控制器也没装上。
这天脑残了，想试试冷水机效果如何。
就插上压缩机电源就走了。
第二天来一看就傻眼了，满地的冷凝水
鱼缸温度只有14度，地板也泡起了来了。
还好媳妇没看到，看到了就要跪键盘了


检疫缸开缸篇：

检疫缸也是刺楸做的
4cm*4cm的木方，对于一个60的方缸来说应该是非常扎实了


检疫缸的底缸是自己买玻璃来粘的
手艺还是不错嘛？
分格也是自己设计的，最大化的利用了底缸空间来放滤材


检疫缸领先主缸一个月开缸了
这个灯是收的二手光远200W LED
实在是太亮了，长藻太快，后来换成了水丽光MAX300

marswjf

保障篇

我是07年下海，10年上岸
13年又跳海的。一直在关注CMF，看到了翻缸悲剧无数
其中大多数都是片区停电、跳闸跳闸停电或者进鱼不检疫引起的。
检疫的问题这里先不谈，先解决好停电这个大问题。

个人认为，当我的鱼缸养了2-3年后，里面的鱼至少价值3万以上，
如果加上养鱼付出的心血和检疫中正常的损耗的话，总价值更多。
所以前期投入一套靠谱的后备设施是很有必要的。
一套后备设备价格也不够就7,8000，能换来90%的安全，个人认为非常值得投资。

首先要解决的是片区停电问题，我的对策是加一个自动启动的发电机。
日常存油能发7个小时的电，足够应对线路检修了。
如果出现换变压器之类的问题，中途加几次汽油也够了。

我从配电箱的的总进线处把市电用10平方的五芯电缆接到了阳台上，
然后又用同一根电缆返回配电箱接家里的所有负载
这个是接线图，非常简单。、


这个电缆太贵了
没几米就花了几大百


ATS控制盒里面的交流接触器是我自己改造过的
原装的是一个25A的CJX2 2开2闭接触器+2.5平方的线。
我把它换成了63A的CJX2 2开2闭接触器+10平方的线。
改造过程非常艰辛，这里就不详细说了



ATS控制盒关上后就是这样的，平时只要按下AUTO键
把发电机的钥匙拧在ON的位置即可随时待命。
停电后30秒自动启动发电机，切换到发电机供电。
来电后30秒切换到市电供电，过30秒后关闭发电机。


发电机是国产的6kw机器，
经测试可以带3P空调+1.5P冷水机+所有鱼缸设备，
非常给力。发电机我是打了5个角钢架子吊在防护栏外面的
屌丝的小房子，没地下室就是悲剧啊。。。
这里有必要说一个问题，
发电机出厂时为了防止高负载后掉频，
一般都调在了53-54hz，
在这个频率下水泵功率会增加，
在阀门开度不变的情况下主缸的水容易溢出，蛋分容易爆冲。
所以发电机一定要调节化油器，把频率调到49hz左右




解决了片区停电后，还要尽可能的减少单一设备短路导致的跳闸事故
我的解决方案是服务器用的独立空开的PDU电源插线板+鱼缸线路独立空开
我家的鱼缸线路是40A空开，PDU电源插线板上冷水机一路是25A空开，其余的是16A空开。
如果出现短路事故，80%的是单独跳PDU电源，剩下的20%就交给智星控制器自动报警功能了。



有了这两个装备并不能完全避免停电事故，
还需要一个智能管家，我选择的就是我们四川的本地货：智星控制器



这个控制器带有完善的报警和监控功能，
具体我会在后续的帖子里做个详细介绍。
总之停电或者其他异常情况下，我的手机能第一时间收到通知。
晚上睡觉时也能第一时间被报警声吵醒.
(不过从这几次半夜报警的情况来看，都是媳妇被吵醒，然后一脚把我踹下床。。。 )


先上2个图，都是我的机柜背后照的
线很乱，但是功能足够多。有了智星控制器，省事又放心啊
后面我会讲到利用智星控制器进行半自动换水。



这个是智星老板家改调光LED灯的时候拍的，
几个年轻小伙子创业的，
很不错。。。


当时他们正在做滴定模块

排骨磊磊

看来还得我来出手，顶一下，哈哈想潜水都不让。看兄弟你这套，我简直还是原始社会的渔民。

sunny36003

都是高级的家伙

hairui0459.

貌似很牛掰，快快上图来{:2_42:}

小圈

{:2_47:}  春节前又一牛缸

marswjf

排骨磊磊 发表于 2014-1-22 17:25
看来还得我来出手，顶一下，哈哈想潜水都不让。看兄弟你这套，我简直还是原始社会的渔民。

排骨哥，以后还要多多指导啊。我缸子新所以设备新，以后多多指教

marswjf

hairui0459. 发表于 2014-1-22 22:01
貌似很牛掰，快快上图来

图来了，工作比较忙。就慢慢更新吧。。

排骨磊磊

marswjf 发表于 2014-1-31 23:27
排骨哥，以后还要多多指导啊。我缸子新所以设备新，以后多多指教

春节找时间带老婆娃娃去你家学习观摩，看到照片里那俩条鱼健康，很高兴。开春了赶紧动手，你那大鱼太少。
