AI prime 拆解－超温红灯报警故障－散热风扇脱轴更换

荒岛余生 · 发表于 2016-7-9 16:27:42

本帖最后由荒岛余生于 2016-7-9 16:41 编辑

手里这台AI prime是一年多以前买的，后来换了主缸没舍得出，转做藻缸灯一直低功率运行。
期间出现过几次红灯超温报警的情况，但是没有太在意。每次都是清理一下进风口滤网上的灰尘就作罢了。
这次新开一书架缸，把prime拿出来准备重新用做主灯。没成想测试当天，开满功率不到5分钟出现超温红灯报警。
多次尝试依然如此。
于是开始清理滤网灰尘，无果.......
侧耳倾听发现风扇的转速始终无法达到高速运转，并以脉冲形式工作。
推测既然会出现超温报警，自然温度传感器是正常的，温控信号也是正常的。再加上风扇的脉冲节奏现象十有八九是风扇脱轴导致无法达到预定转速运转导致散热能力下降所致。
于是拆开风扇，外接一台12v风扇低速降温，把prime开满功率测试。30分钟未见超温报警，就此定论是风扇脱轴故障。
但是由于我的prime已经脱保，又开新缸心切，所以觉得还是自己动手。
于是定了一台风扇配件，一周后到货。更换之后一切完好如初。
特此发上图来与大家分享，希望能对同样困扰的朋友们有帮助。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

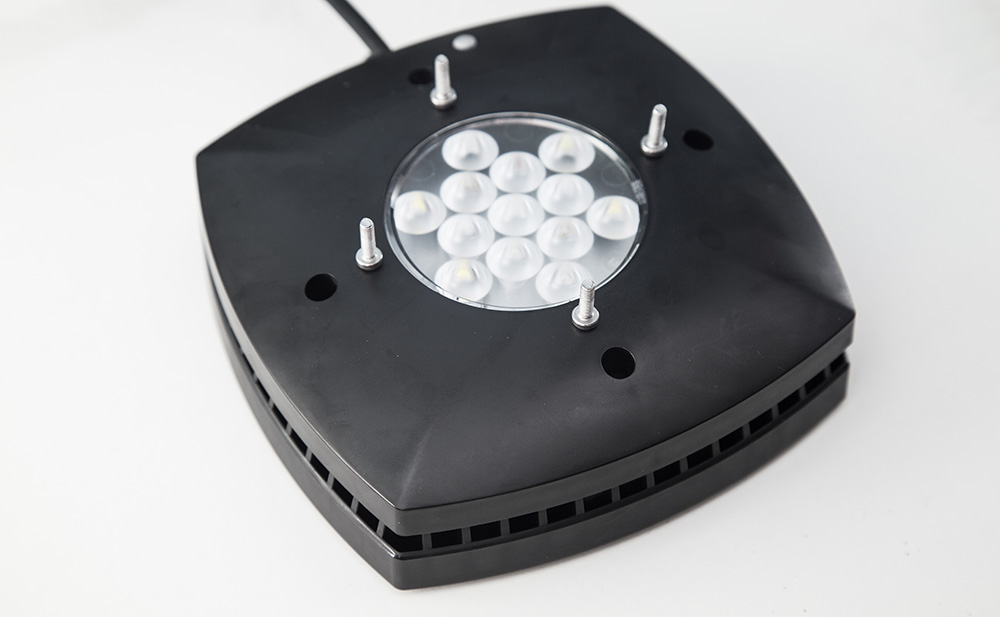

首先是下面的四颗六角星螺丝，扭矩很小，无螺丝胶。

需要比较小众的工具，可以tb解决，二三十块。

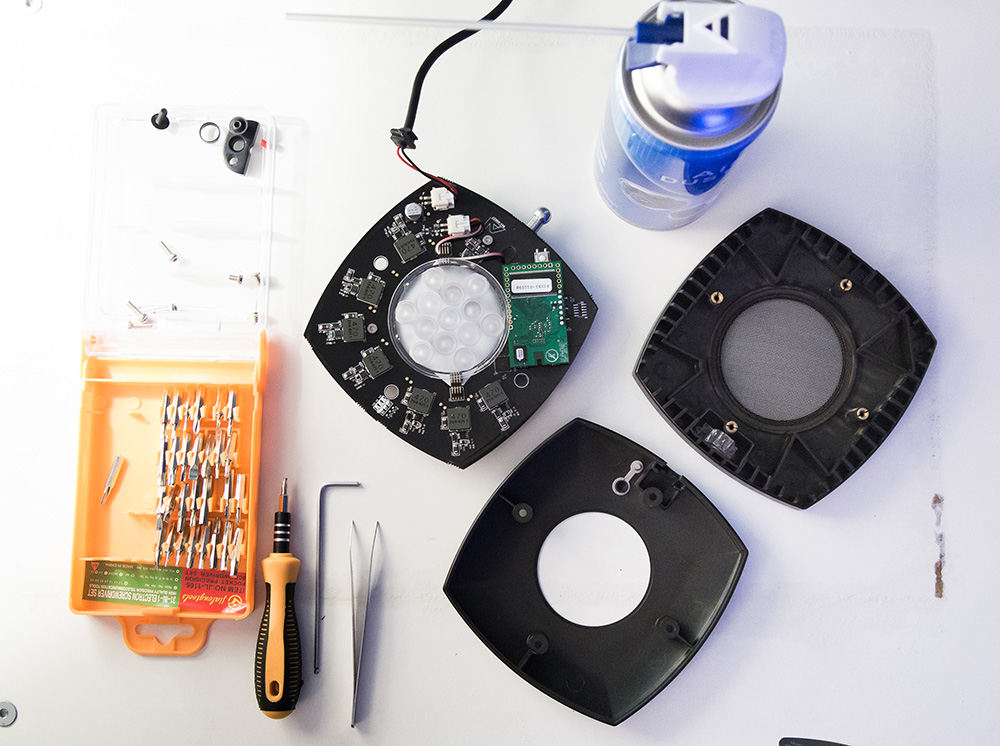

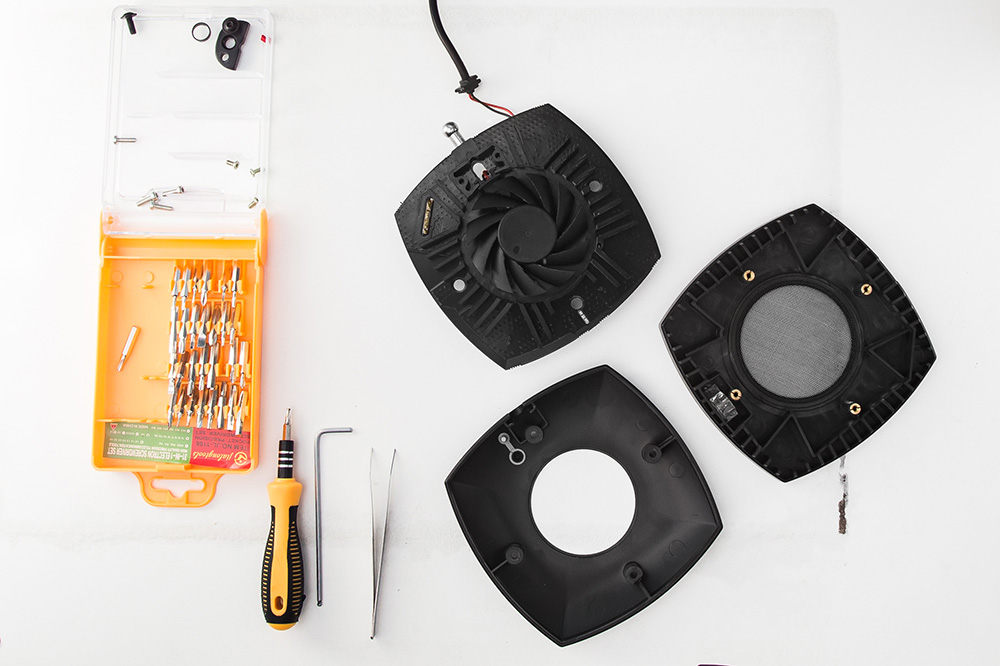

拆下上下壳体，都是吻合上的。

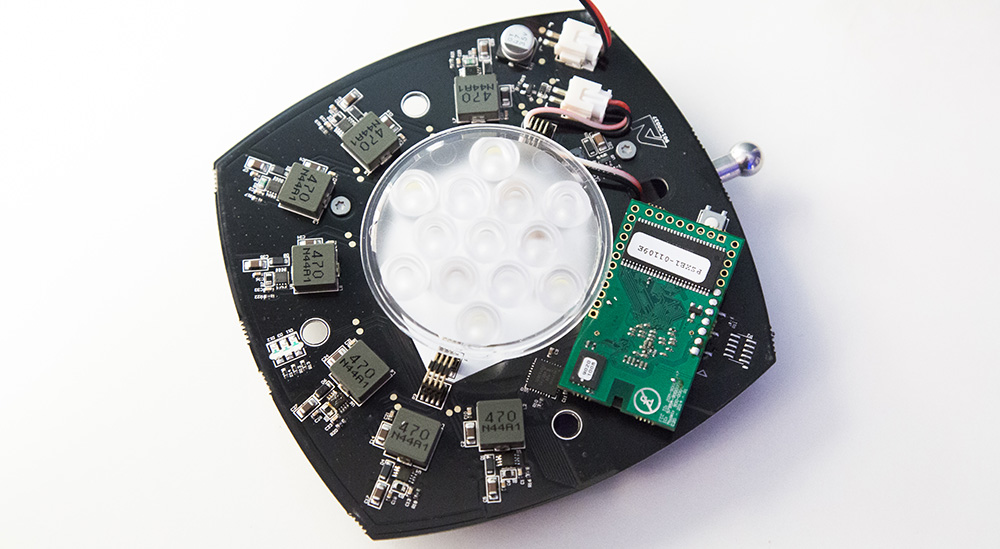

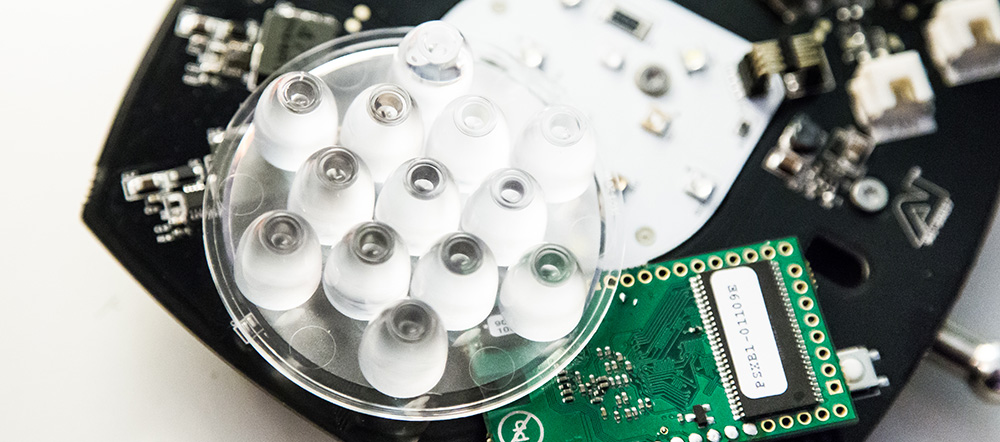

可以看到7颗控制模组，绿色电路板就是wifi模块

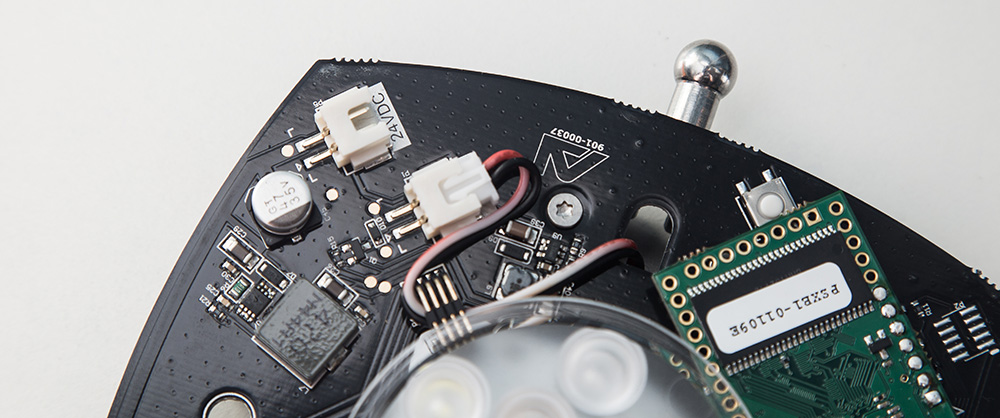

拔下24v供电线脚，还有风扇供电线脚，注意风扇线路被一颗固定端子固定，轻轻拔下。

透镜也是吻合的，没有粘合固定，所以小心不要意外跌落摔坏。

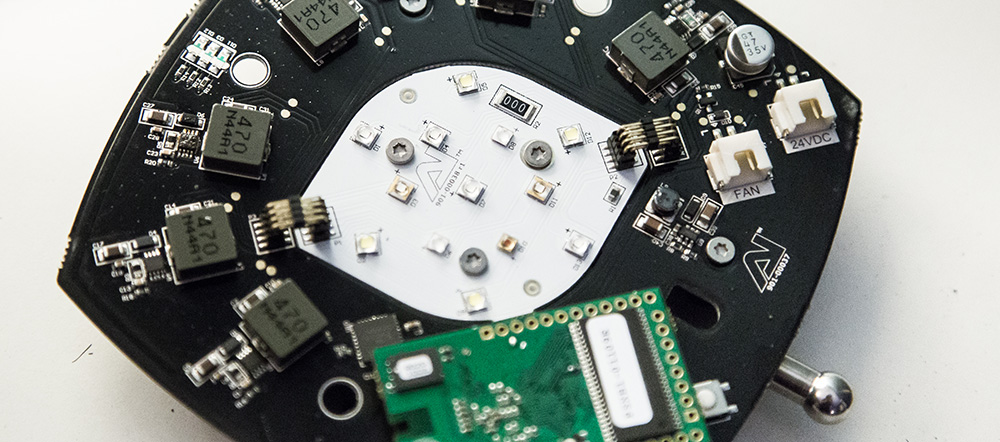

透镜有相位设定，所以如果取下来的话，再装回去不要弄错。

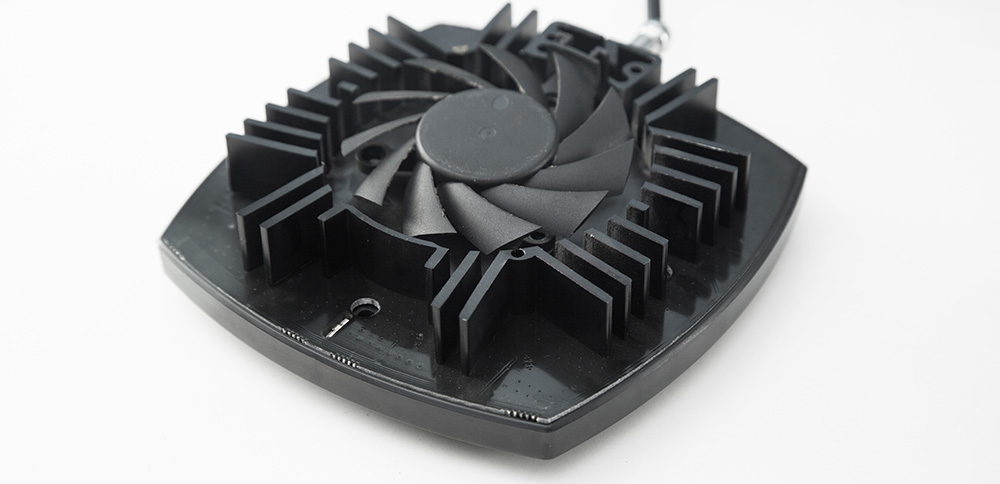

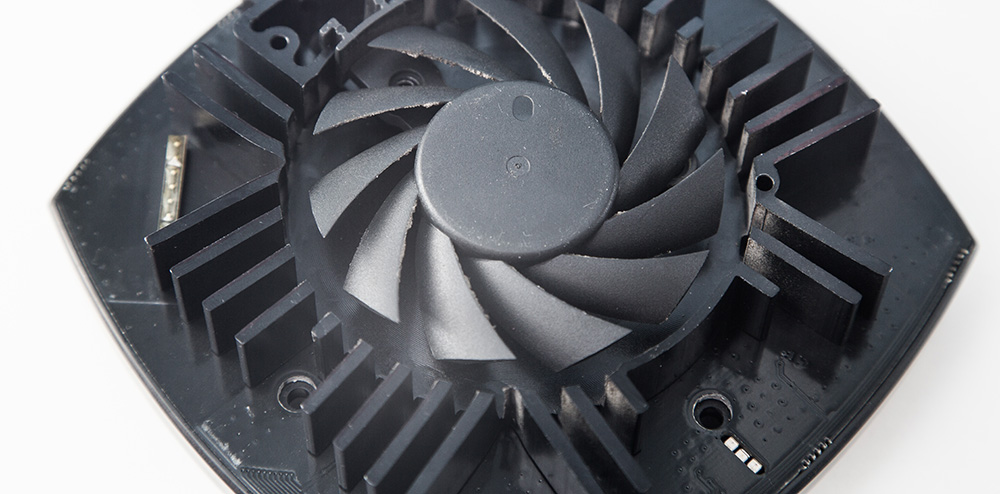

上面就是一块散热铝，内嵌一枚风扇，结构很简单，设计很合理。

可以看到灰尘比较少，是因为我之前已经尝试过清理，可以用毛刷深入清理。

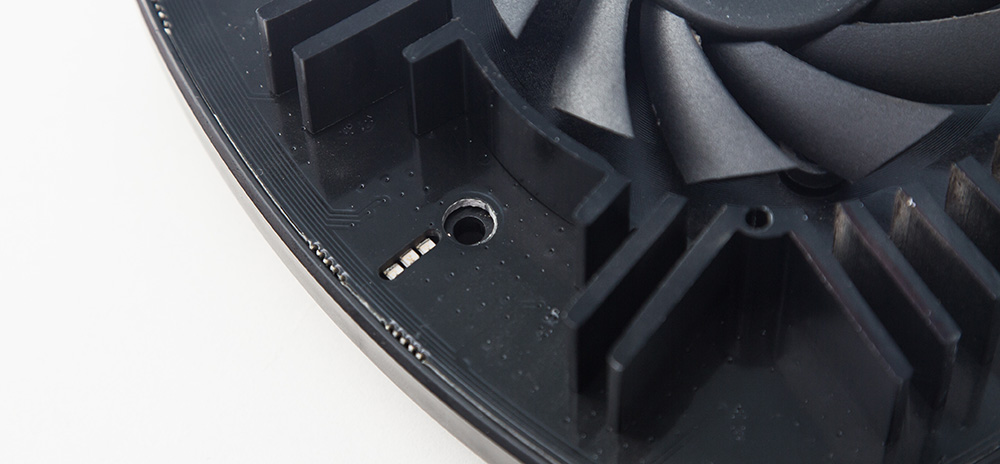

设计非常精巧，这就是ai的指示灯led模块，通过下盖上的一块光导材料实现logo指示灯。

罪魁亮相......三颗六角星螺丝固定。

顺便提醒大家，AI的透镜很厉害，测试的时候不要让灯的透镜直接贴在任何表面，请悬空测试。我就是疏忽了这点，直接放在凳子上全功率测试风扇，凳子表面被透镜聚光烧糊了，虽然透镜自身依然完好。但是大家切忌小心。

end～～～～～～～～

qiuchangquan · 发表于 2016-7-9 17:24:12

风扇哪里买的呀

荒岛余生 · 发表于 2016-7-9 17:25:42

qiuchangquan 发表于 2016-7-9 17:24
风扇哪里买的呀

万能的tb......挨家挨户卖ai的问的....说的太明确怕被广告嫌疑了...

雨后黄昏 · 发表于 2016-7-9 17:26:03

没错，我的直接把胶皮烤糊了

荒岛余生 · 发表于 2016-7-9 17:27:16

雨后黄昏发表于 2016-7-9 17:26
没错，我的直接把胶皮烤糊了

是啊，我这换上了全功率测试，只闻到一股烧焦的味道，，，，还以为是哪里没装好烧了，额......

qiuchangquan · 发表于 2016-7-9 17:31:14

荒岛余生发表于 2016-7-9 17:25
万能的tb......挨家挨户卖ai的问的....说的太明确怕被广告嫌疑了...

价格呢，这个好说吧

荒岛余生 · 发表于 2016-7-9 17:33:51

qiuchangquan 发表于 2016-7-9 17:31
价格呢，这个好说吧

一百多块钱.......哈哈

荒岛余生 · 发表于 2016-7-9 17:35:56

qiuchangquan 发表于 2016-7-9 17:31
价格呢，这个好说吧

其实ai的风扇用的就是speedy给定做的，本身价格很低，但是由于是厂方定制配件所以自然.....你懂的。但是我找过speedy没有单独出售这个规格的5v风扇

qiuchangquan · 发表于 2016-7-9 17:39:06

荒岛余生发表于 2016-7-9 17:35
其实ai的风扇用的就是speedy给定做的，本身价格很低，但是由于是厂方定制配件所以自然.....你懂的。但是 ...

嗯嗯，非标是暴利

雪山飞狐 · 发表于 2016-7-9 18:52:52

海水设备都是暴利产品
