LED路数不嫌多，DIY16路LED灯控制器（已共享源码）增加滴定功能_____爱浪客

pengpeng

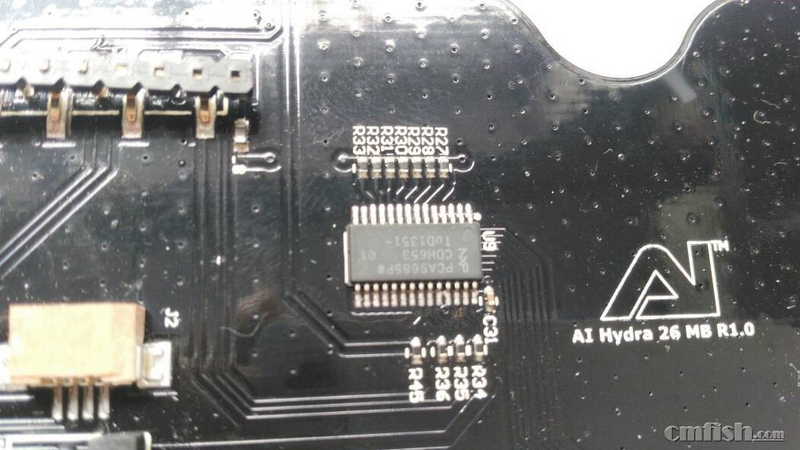

前一阵子看来论坛上一个兄弟的帖子。其中贴了AI灯的电路板照片，有一个IC给了特写，仔细一看是PCA9685。原来AI是用的专业的PWM芯片，并不是论坛上的常见的方案，由单片机占用IO输出PWM信号。
使用PWM芯片价格不高，但是调光可以更线型，更准确（共4096级）、稳定。有自己单独的晶振。更广泛的PWM频率等。
最主要的是使用I2C，单个IC就有16路，最多还（64*16）路。

这次我们就纯DIY，不用自己画电路板，全部使用某宝可以买到元器件。





在这版本的基础上，添加以下元器件增加滴定功能，一个可以管理两路滴定泵

详细内容在65楼。

pengpeng

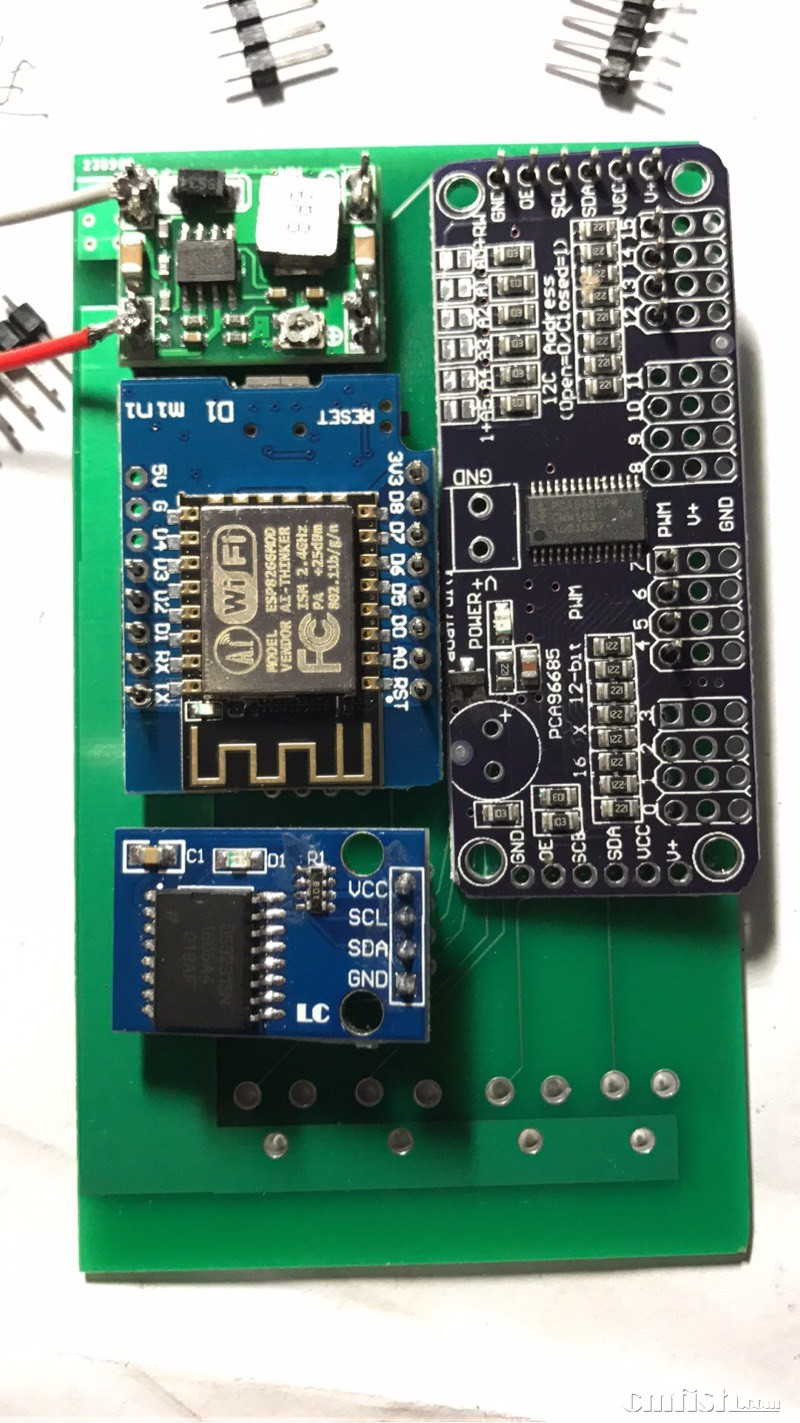

先来个全家福！

pengpeng

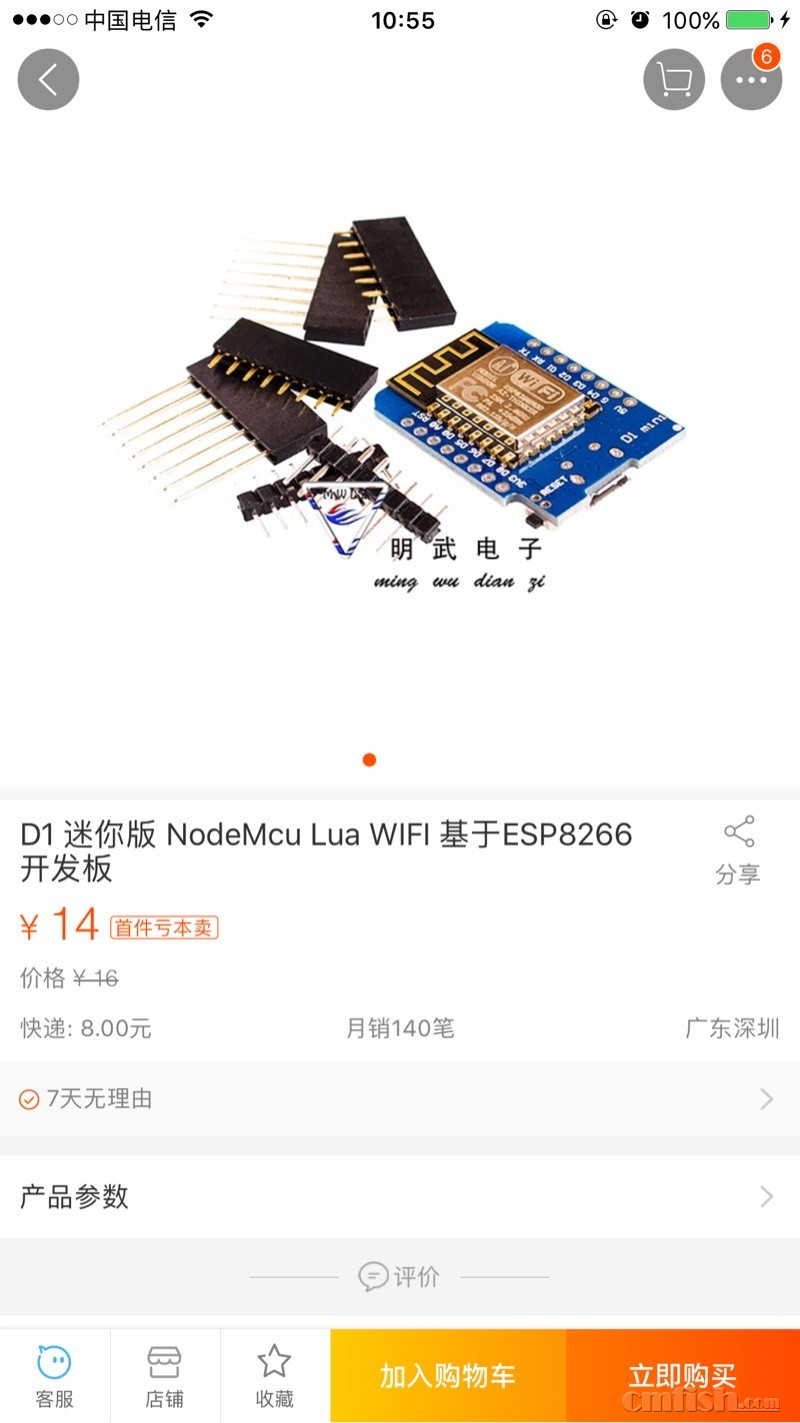

1、单片机+wifi模块

pengpeng

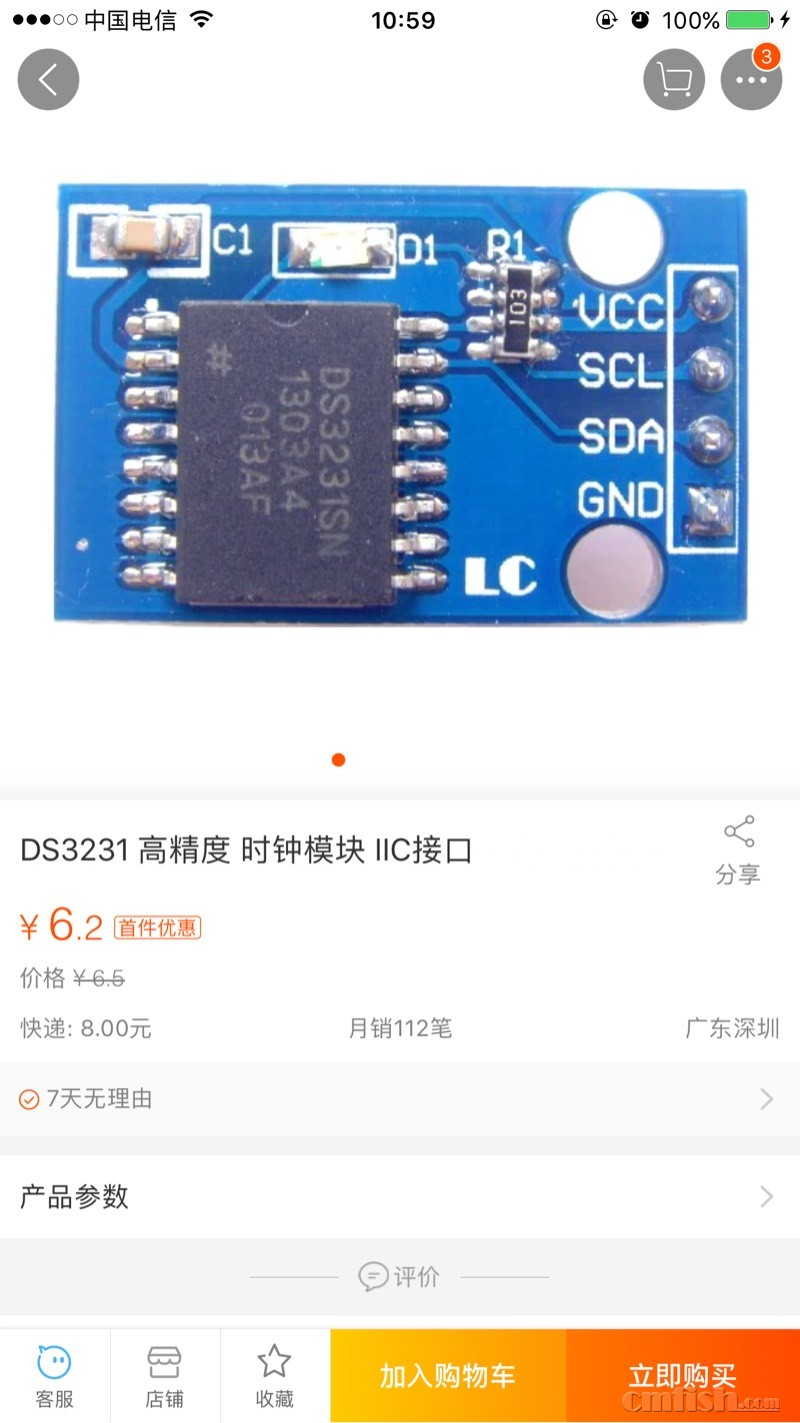

接下来是单独的时钟模块，我觉得这个钱还是不省，代码还可以少写很多

pengpeng

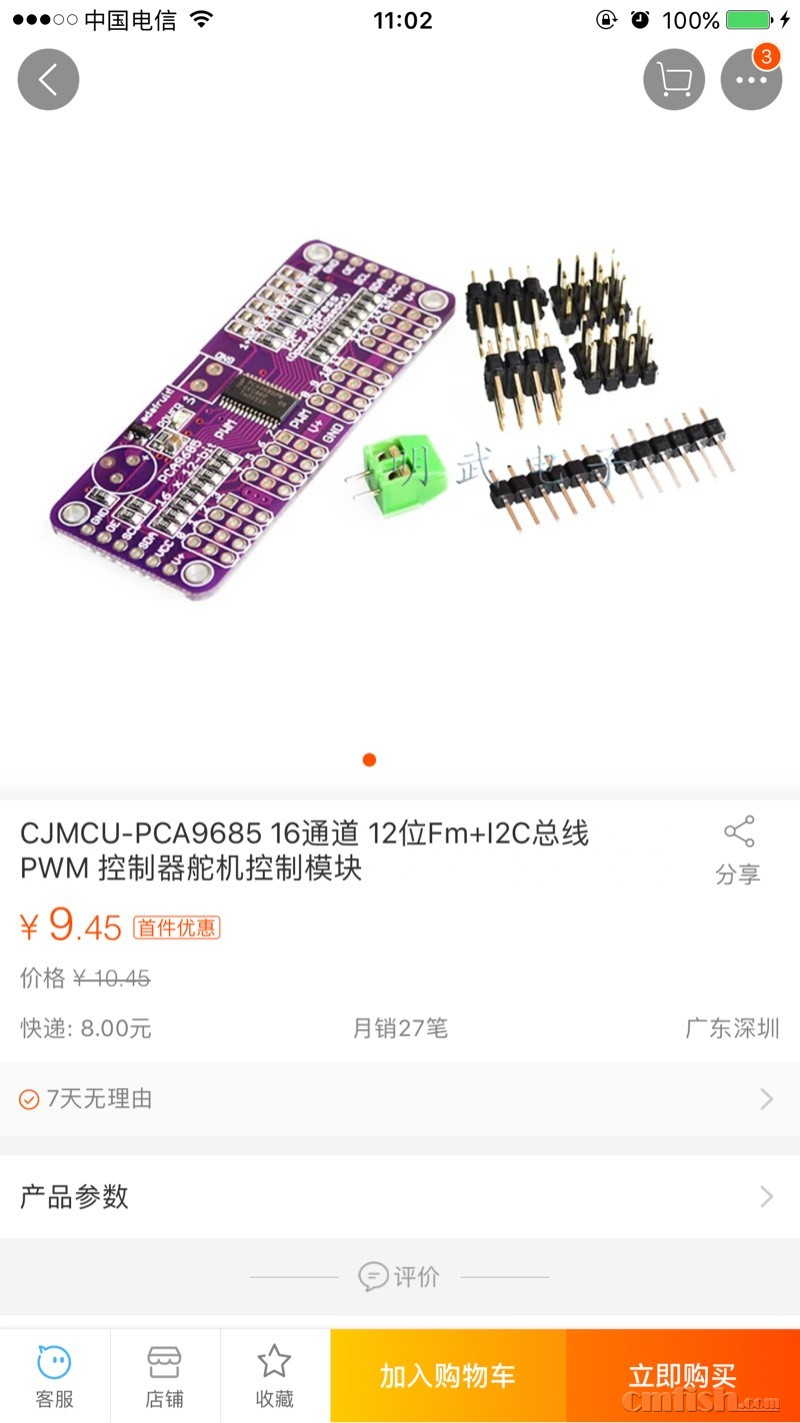

再来就是PWM模块了
测试可以用

pengpeng

再有就是一块降压模块了，2-3块钱。
14+6.2+9.45+3=32.65用杜邦线连接就可以了
因为时钟模块与PWM模块均使用I2C连接，直接连接单片机的D1、D2口即可（认清SCL、SDA别弄错就好了）

抱歉写错了！已经改回D1，D2口

158708343

关键是软件系统

pengpeng

158708343 发表于 2017-7-13 11:36
关键是软件系统

下面开始贴代码！

#include <Adafruit_PWMServoDriver.h>

Adafruit_PWMServoDriver pwm = Adafruit_PWMServoDriver();

int PWMfrequency = 1000;

void setPWM(uint8_t pwmnum, uint16_t pwmval) {
#ifdef ESP8266
  yield();
#endif
  pwm.setPWM(pwmnum, 0, pwmval );
}


setPWM(ledpin, (unsigned short) (map(light, 0, 100, 0, 4095)));

void setup() {
  pwm.begin();
  pwm.setPWMFreq(PWMfrequency);
}

pengpeng

有空我会给大家提供一份代码做demo

向往蔚蓝

这个方案也蛮不错的。爱好者？程序员？还是嵌入式工程师？
