论坛好沉闷，活跃一下气氛，折腾一个环形电路板LED灯控制器及筒灯制作过程

向往蔚蓝 · 发表于 2017-7-18 11:53:33

本帖最后由向往蔚蓝于 2018-1-1 12:08 编辑

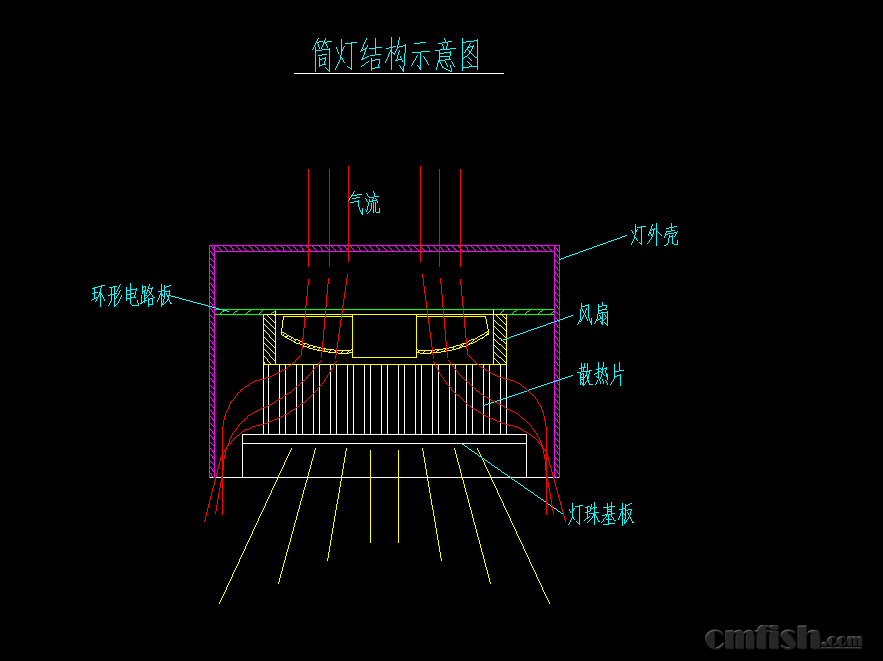

专注DIY好多年，特别喜欢动手做东西，最喜欢玩电子，前一阵子帮网友修了一个A360的神灯，这个灯里面是环形电路板，由电路板和散热片，共同形成良好的风道，使灯的散热非常好，设计真是精巧。想想自己去年刚下海的时候也是做的筒灯，但是限于可以买到的控制板和驱动板都是方的，往筒灯里塞真是困难，要把筒灯做很大才能放下，既不美观，风道也不好，影响散热。这次有机会一窥神灯内部豁然开朗，于是自己也萌生搞个这样的筒灯的想法。灯结构大概如下图，这样风道比较好，有利于散热。

自己平时工作较多，业余时间有限，想了半年多了这才有时间开搞（

随时断更）。先给大家看看PCB板的图，PCB板已经去打样了，灯回来了贴片做板子继续更新，敬请期待！

，

这个比我之前做的控制板都复杂，把需要的功能都集成了进去，主要特点：
1，控制和驱动部分做在一块了，令人头疼的什么是控制板，什么是驱动板，它们都有什么用的问题就没有了。只要接电源，接灯珠就可以了。
2，wifi控制必不可少，还是通过路由器来控制，不影响手机上网，随时随地可以操作。通过微信的airkiss技术让灯和路由器建立连接，方便又炫酷。
3，方案选择上还是我一贯的套路，单片机做主控，wifi只做数据传输，各司其职，稳定高效。
4，集成了测温，和智能调速风扇驱动。
5，供电电路上使用了双开关DC_DC降压芯片，比之前自己用的线性稳压效率提高很多，稳定性大幅度提高，成本贵点就贵点把。
6，有一个物理按键，可以实现一键开关灯，提高使用方便性，免得总是要拿出手机才可以关灯。
7，所有设置数据自然要可以记忆了，单片机内建eeprom，个人设置数据永久保存。
8，有独立的计时芯片，比用那些用单片机模拟时钟的要准得多。大家可能不知道，如果单片机软件模拟时钟，在执行多个任务时就不会计时了，这样时钟就会不断累计误差，越来月不准，业余玩玩还行，用在灯上就很不爽了
9，网络自动对时，只要家里网速正常，就更不用担心时间不准。
10，四路驱动，输出插接口，做灯的时候插四个双心线就好了。对于一般玩玩，四路控制已经足够用了，神灯也才两路控制，这样可以节省银子，性价比非常突出。

我来总结一下，把该有的功能都集成起来，接线尽可能少，免得看到一团团线自己都头疼。
2017年7月27日跟新

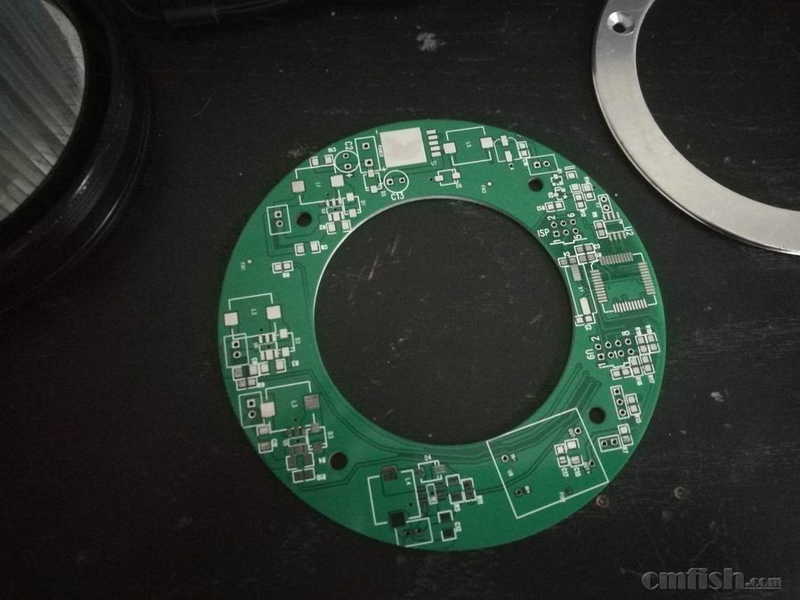

定做的PCB电路板到了，还没时间焊原件，先拿出来比划比划，嘚瑟一下。

这是买来的灯筒

把零件都摆一起来个全家福

电路放到里面看一看

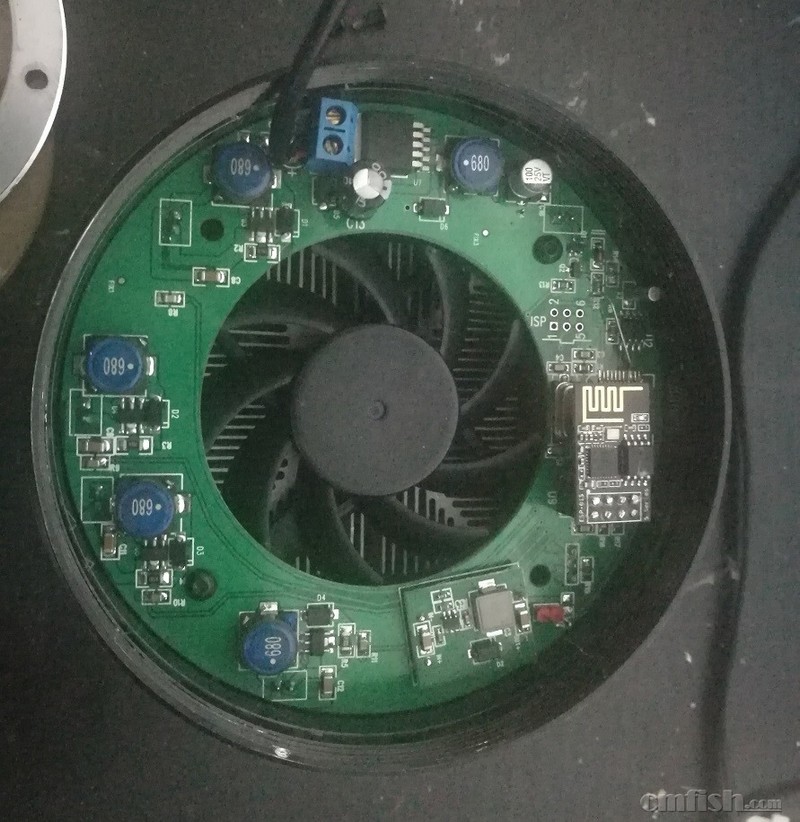

拖进度是我一如既往的风格，但是如果你以为我烂尾了，对不起，那肯定不是我的风格，来来来，今天更新进度电路板已焊好原件，给贴片机编程编了一天，最近身体还不好，真是要了老命了

紧接着开始写代码，调试.......以下略过若干字，终于调试好了，做成了。中间组装望拍照片了，等再做一个补上内部的照片吧。

木子先生 · 发表于 2017-7-18 11:58:15

申请试用

向往蔚蓝 · 发表于 2017-7-18 12:17:56

本帖最后由向往蔚蓝于 2017-7-18 13:25 编辑

木子先生发表于 2017-7-18 11:58
申请试用

我先做出来再说啊，这里主要展示下过程，给大家开拓思路

向往蔚蓝 · 发表于 2017-7-18 12:41:13

本帖最后由向往蔚蓝于 2017-7-18 13:26 编辑

也无风雨也无晴y 发表于 2017-7-18 12:22
申请使用

我先做出来再说啊，主要展示下过程，给大家开拓思路

sniper · 发表于 2017-7-18 12:47:46

关注

向往蔚蓝 · 发表于 2017-7-18 13:26:57

sniper 发表于 2017-7-18 12:47
关注

谢谢支持。

Jacoblee · 发表于 2017-7-18 14:35:48

厉害了我的哥

desertfox22 · 发表于 2017-7-18 14:52:34

收藏关注！我也做了个仿xr30，用单片机做，没有能力整合集成电路，所以各种芯片堆了三层高，期待楼主出好的方案！

向往蔚蓝 · 发表于 2017-7-18 15:03:10

Jacoblee 发表于 2017-7-18 14:35
厉害了我的哥

闲来无事，玩一玩

向往蔚蓝 · 发表于 2017-7-18 15:04:07

desertfox22 发表于 2017-7-18 14:52
收藏关注！我也做了个仿xr30，用单片机做，没有能力整合集成电路，所以各种芯片堆了三层高，期待楼主出好的 ...

diy乐趣都是一样的，形式不重要，都可以都可以，我是自己有条件。

相遇一笑 · 发表于 2017-7-18 15:06:45

期待楼主的产品

相遇一笑 · 发表于 2017-7-18 15:11:46

不知pcb板尺寸根神灯一样吗？

向往蔚蓝 · 发表于 2017-7-18 15:15:59

相遇一笑发表于 2017-7-18 15:11
不知pcb板尺寸根神灯一样吗？

不一样，外壳搞不到一样的，我是按照淘宝上的灯筒尺寸做的。

向往蔚蓝 · 发表于 2017-7-18 15:16:27

相遇一笑发表于 2017-7-18 15:06
期待楼主的产品

谢谢支持！

盖盖 · 发表于 2017-7-18 15:17:51

好高级的感觉佩服佩服大神啊

向往蔚蓝 · 发表于 2017-7-18 15:19:41

盖盖发表于 2017-7-18 15:17
好高级的感觉佩服佩服大神啊

谢谢支持，嘿嘿嘿，找点乐趣

礁岩极限 · 发表于 2017-7-18 17:21:08

很屌

ly7784681 · 发表于 2017-7-18 18:40:18

这个厉害！！！

向往蔚蓝 · 发表于 2017-7-18 22:31:14

ly7784681 发表于 2017-7-18 18:40
这个厉害！！！

嘿嘿，玩玩，也没别的什么爱好。

gmssgmp · 发表于 2017-7-19 07:49:39

申请免费拿一个来测评。

向往蔚蓝 · 发表于 2017-7-19 09:30:20

gmssgmp 发表于 2017-7-19 07:49
申请免费拿一个来测评。

那你没事常来看看，鼓励鼓励我，要不然说不准烂尾
