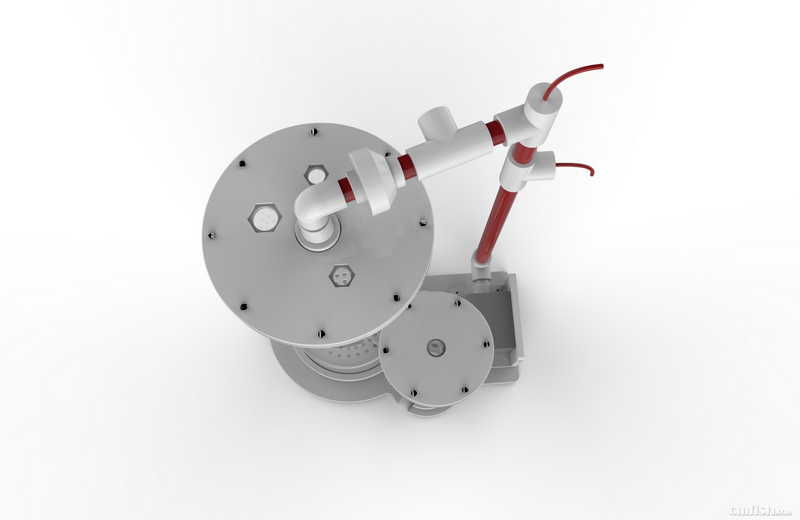

研究了一个多月的简化版威泰士钙反终于出图了，准备开料制作啦！

killua27 · 发表于 2017-10-19 21:07:33

主反应器管径是160mm 高450mm 厚5mm，第2管是70mm，300mm,2mm。
整个运行结构其实并没创新，但是在防漏性能上做了所有心思。
如果运行完美将放出所有工程图纸，供大家自行制作！

82年小丑鱼 · 发表于 2020-6-22 15:51:13

1比1，我都没敢发

82年小丑鱼 · 发表于 2020-6-22 15:50:05

已做

zhangyu82 · 发表于 2017-12-11 19:32:43

太牛了，有图纸吗？谢谢，能发我一份吗？379911596@qq.com

liu_jy00 · 发表于 2017-11-28 09:25:52

killua27 发表于 2017-11-27 15:50

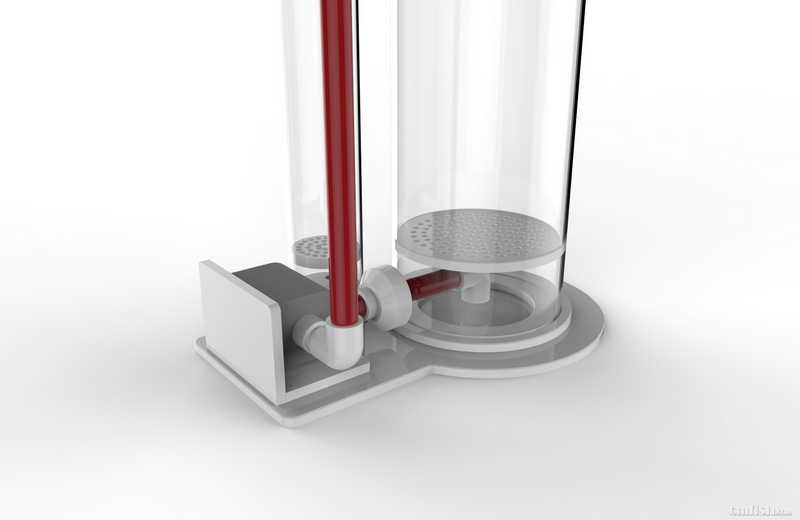

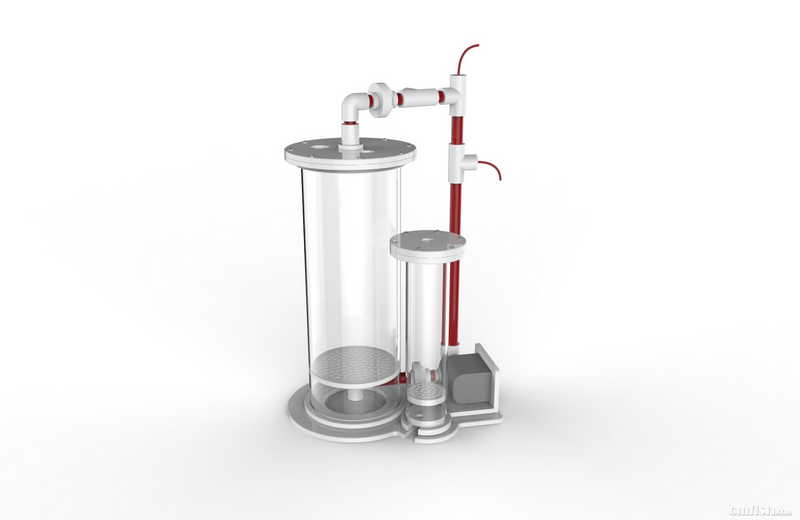

最新上传了平面图纸和立体图纸,有兴趣的同学可以看看,虽然有些结构制作起来不是太方便,但我们又不是批量,麻 ...

感谢楼主分享，做个试试

killua27 · 发表于 2017-11-20 11:14:10

COCOVCOCO 发表于 2017-11-20 09:07
？？？白色的胶？？？你是用什么胶水的，不是用专用亚克力胶水么？你不会用了农基胶吧

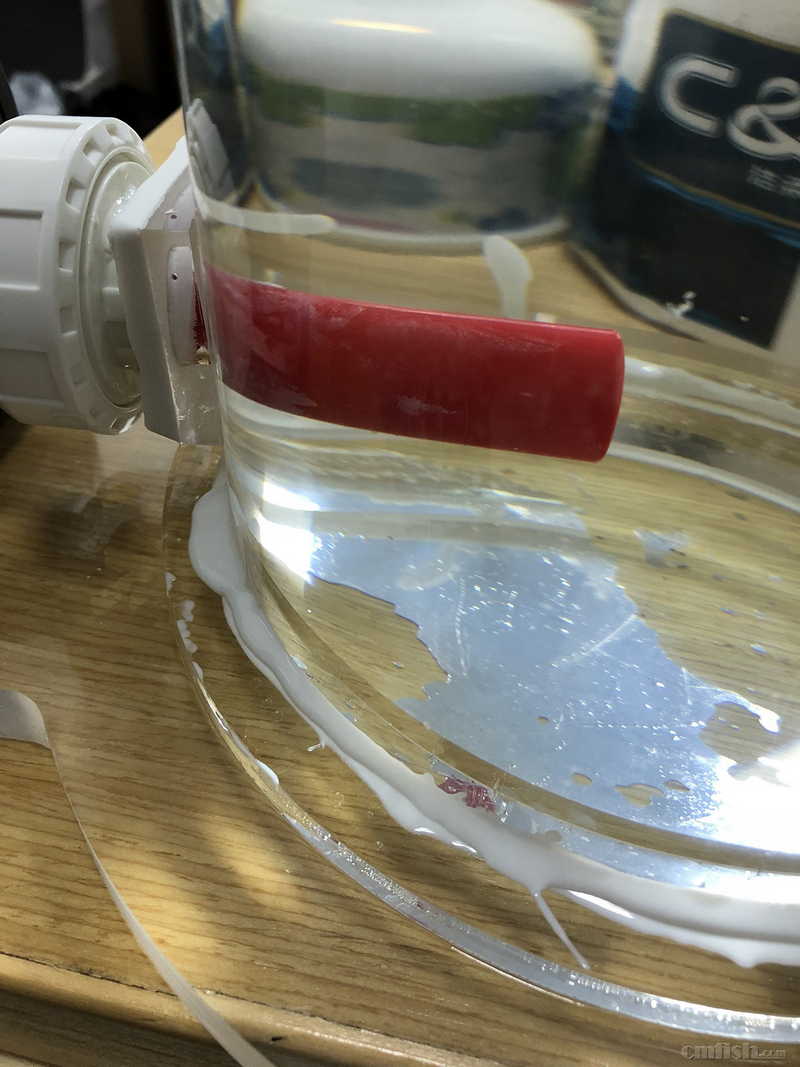

亚克力慢干胶水先上了一遍，但是这种胶水遇水时间长了会有问题，所以再上一层环氧树脂，而且能大大增加牢固度。

hu111 · 发表于 2017-11-19 17:34:39

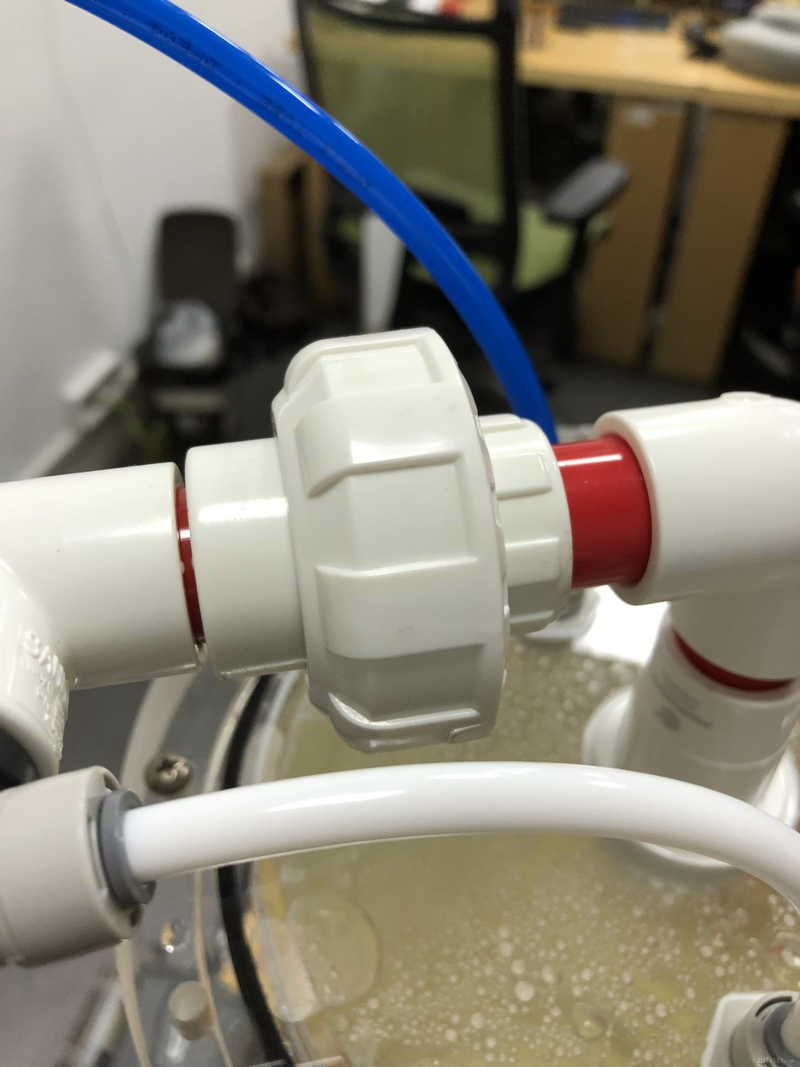

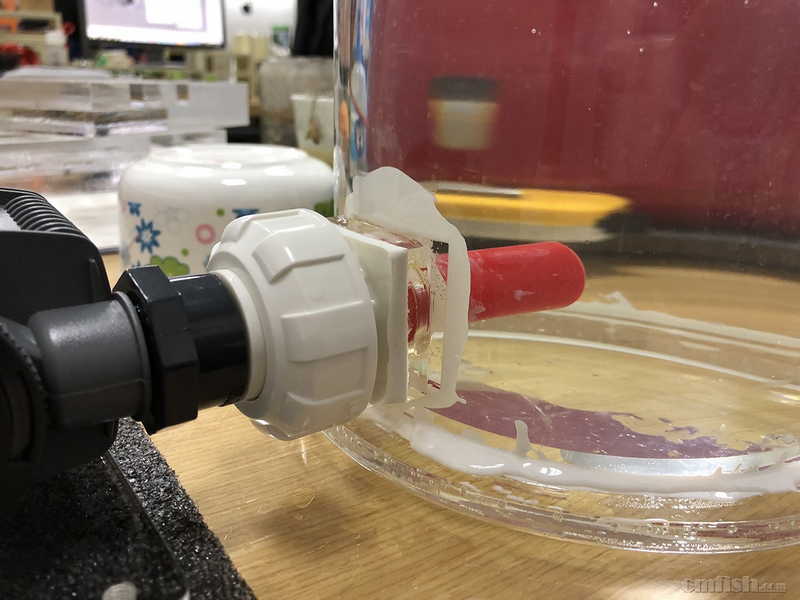

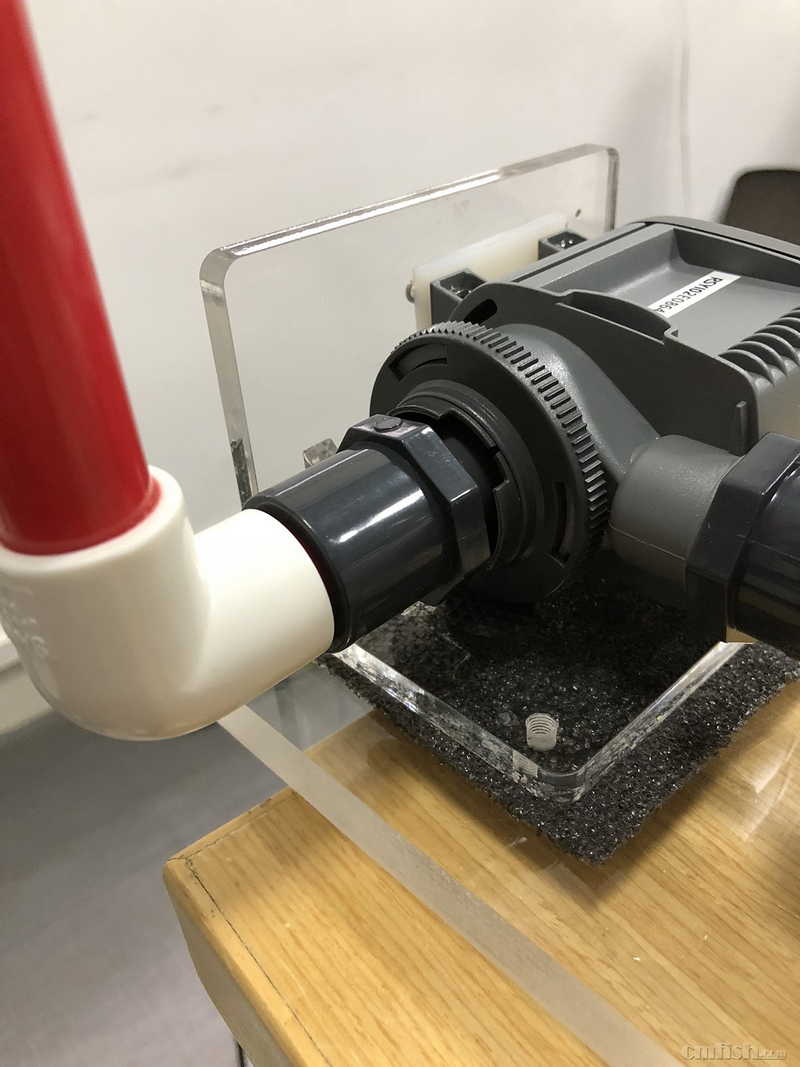

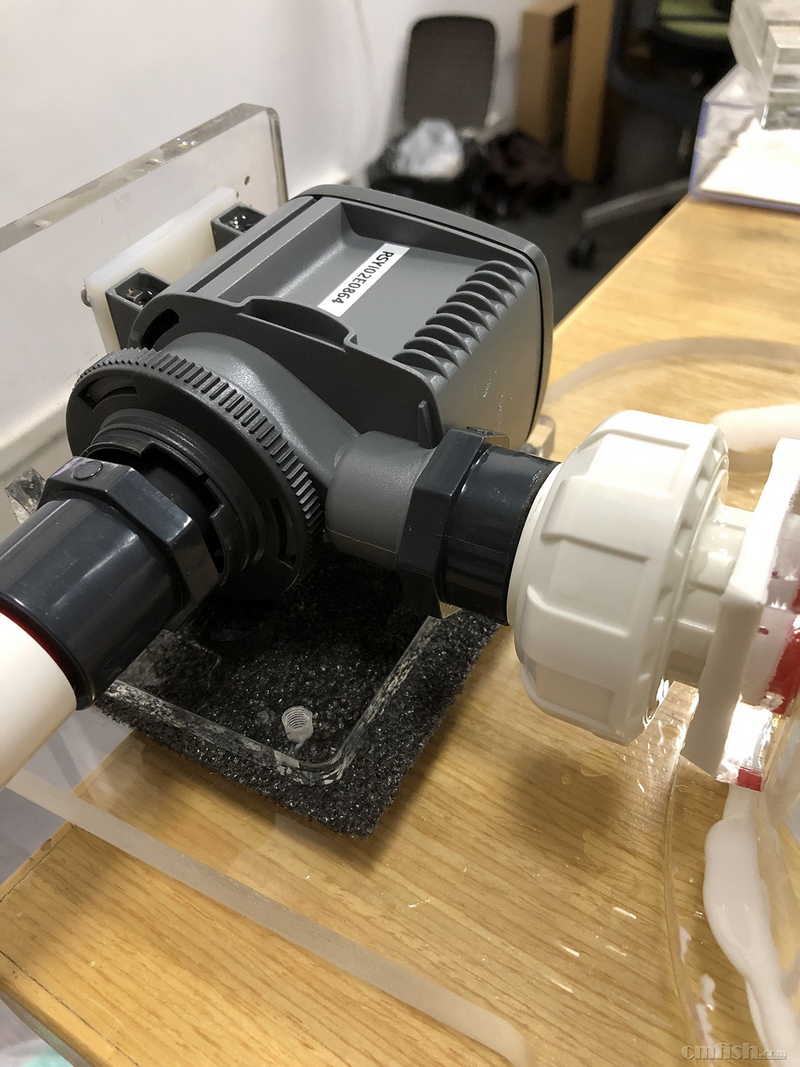

设计的还不错，做工细致，就是泵与管壁接口做的不够完美，我是用三厘的接口组件连接的，没有用胶固定，以后有问题了方便拆修更换。

y80120475 · 发表于 2017-10-20 16:19:27

厉害了

liu_jy00 · 发表于 2017-10-20 14:34:07

赞！等图纸学习

killua27 · 发表于 2017-10-20 10:33:36

李冰110 发表于 2017-10-19 23:38
楼主，积气问题解决了么？

积气问题用了两个办法解决，第一个是现在基本都有采用的顶部的气体回收再循环。第二个就是解决气体的溶解问题来解决积气（溶解好了当然也不会有积气了），可以说是目前所有厂家都没有好办法，虽然威泰士考虑了，但我觉得解决不是太好。

哈哈117 · 发表于 2017-10-19 21:12:37

赞扬一下

灰歌 · 发表于 2017-10-19 21:11:23

支持楼主做个沙发

wjdsuizu · 发表于 2017-10-19 21:32:46

顶楼主，祝成功

李冰110 · 发表于 2017-10-19 23:38:03

楼主，积气问题解决了么？

李冰110 · 发表于 2017-10-20 19:10:07

killua27 发表于 2017-10-20 10:33
积气问题用了两个办法解决，第一个是现在基本都有采用的顶部的气体回收再循环。第二个就是解决气体的溶解 ...

是这么回事，你是怎么解决的

killua27 · 发表于 2017-10-20 23:00:16

李冰110 发表于 2017-10-20 19:10
是这么回事，你是怎么解决的

找了半天最后被草缸的2氧化碳细化器启发，把细化陶瓷片放到不影响水流的进气口后面

李冰110 · 发表于 2017-10-20 23:18:03

这个地方是co2的进气口吧。细化器我没用过，但是有这么小的细化器或者说，压力够吗？或者你准备在什么位置安装类似细化器的东西。细化器就是一个陶瓷片。经过海水时间长的话是不是容易出现堵的问题。我现在在想用针刷笨的原理打碎气泡起到你说的细化作用

灰歌 · 发表于 2017-10-21 08:37:25

坐等楼主的详细方案图纸配件

liu_jy00 · 发表于 2017-10-24 13:38:39

持续关注中，楼主可有进展

COCOVCOCO · 发表于 2017-10-31 23:04:02

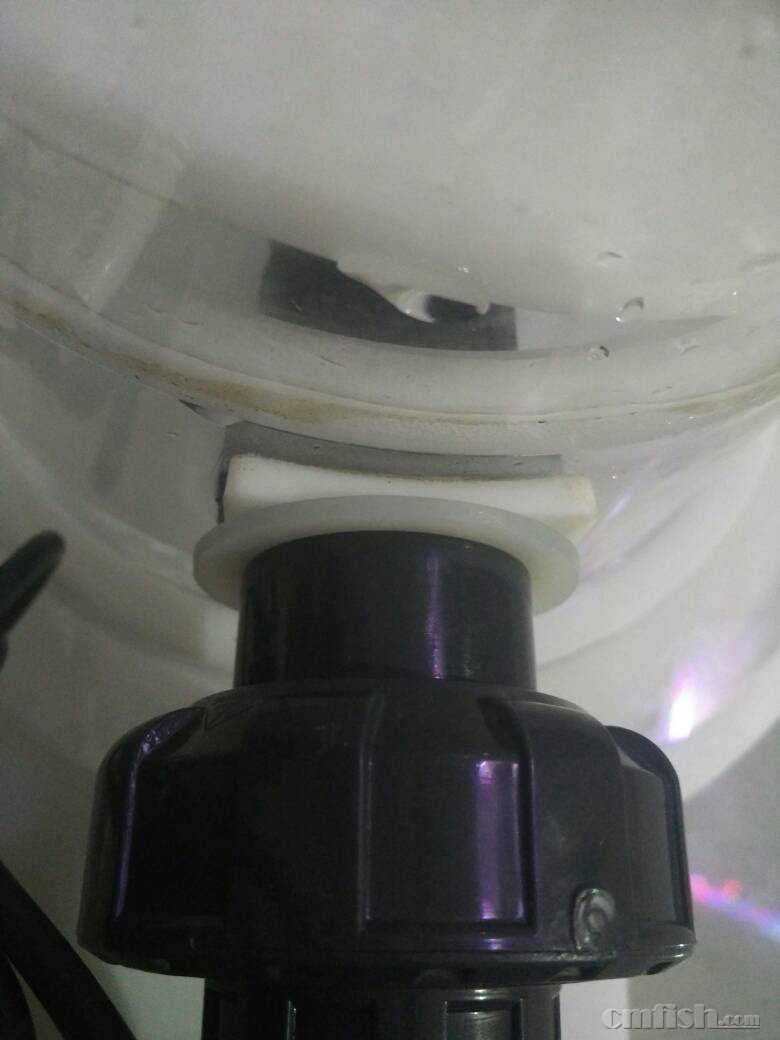

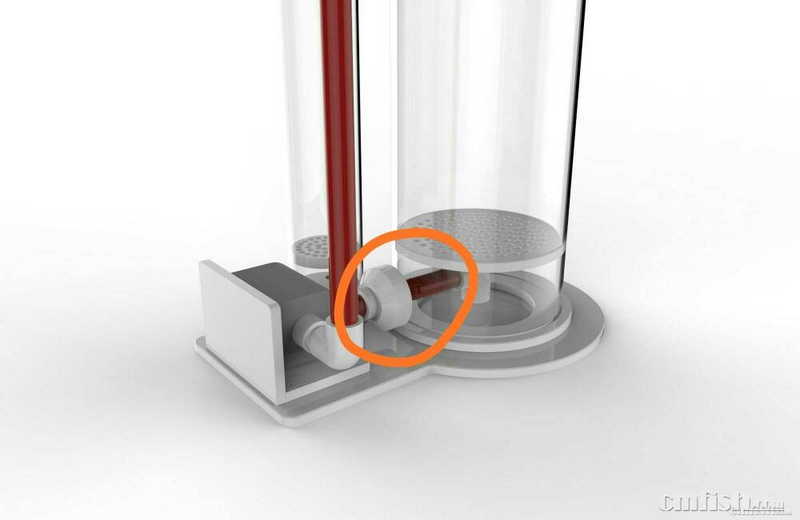

给你点见意，这里要多架一个小件，一面平，一面弧！

COCOVCOCO · 发表于 2017-10-31 23:05:20

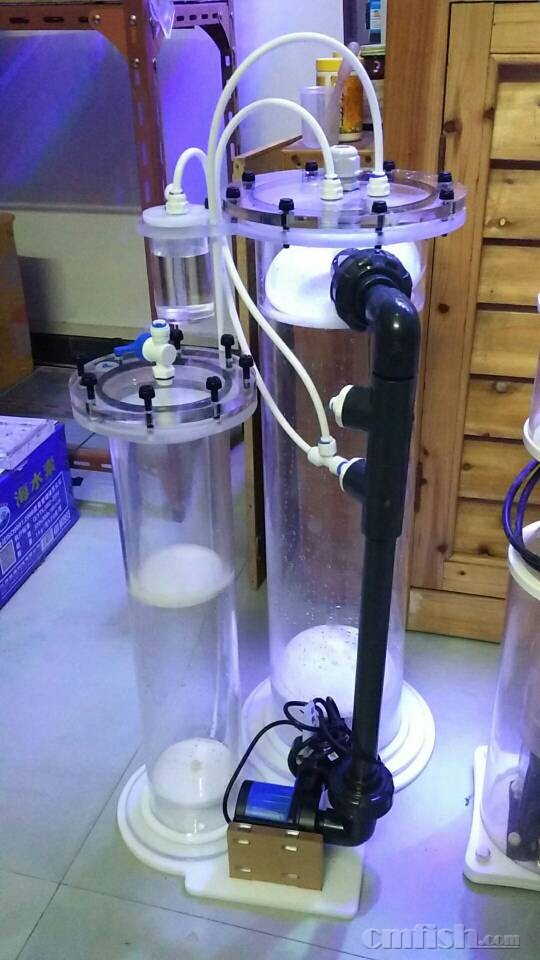

我造出来了！

snoopydmz · 发表于 2017-11-3 10:50:17

COCOVCOCO 发表于 2017-10-31 23:05
我造出来了！

造出来的成本多少钱。用得什么泵

ianchen · 发表于 2017-11-4 10:20:25

正想着怎么DIY，可以发份图纸吗？万分感谢，380036808@qq.com

killua27 · 发表于 2017-11-19 16:24:13

killua27 · 发表于 2017-11-19 16:25:52

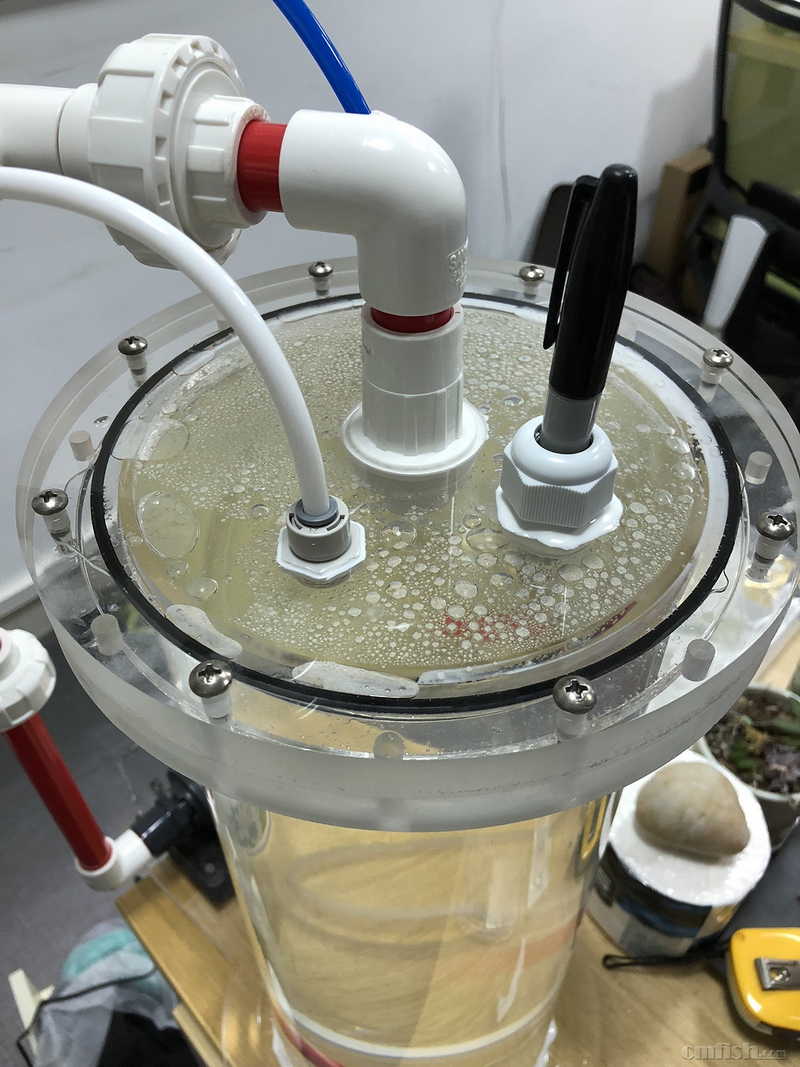

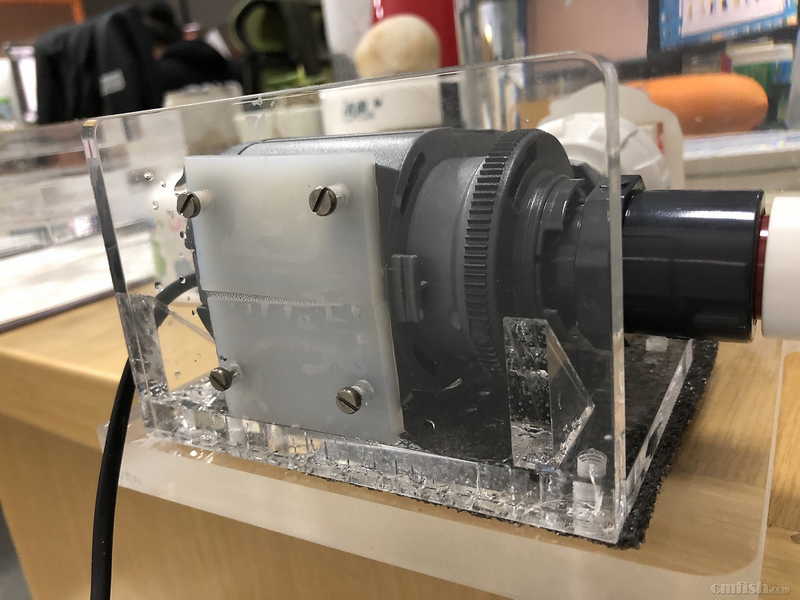

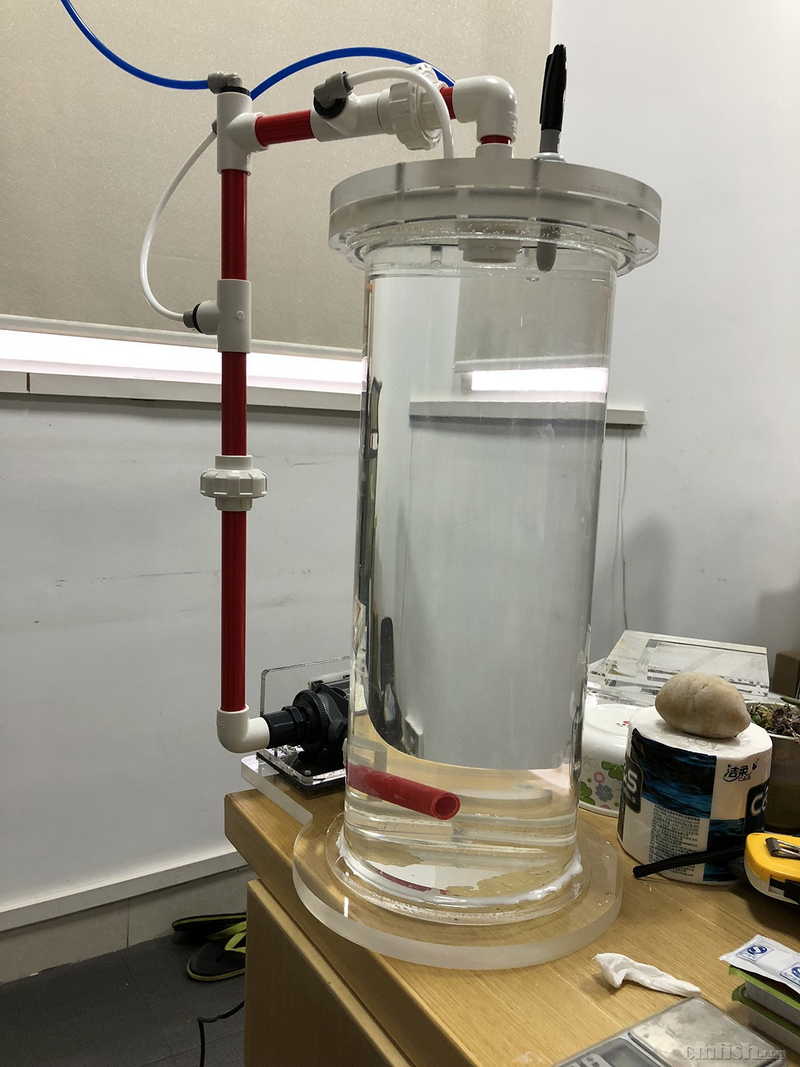

测试了10多天才敢发上来,由于工厂没有白色亚克力和10mm厚的亚克力，最后采用了15mm厚的。

killua27 · 发表于 2017-11-19 16:27:56

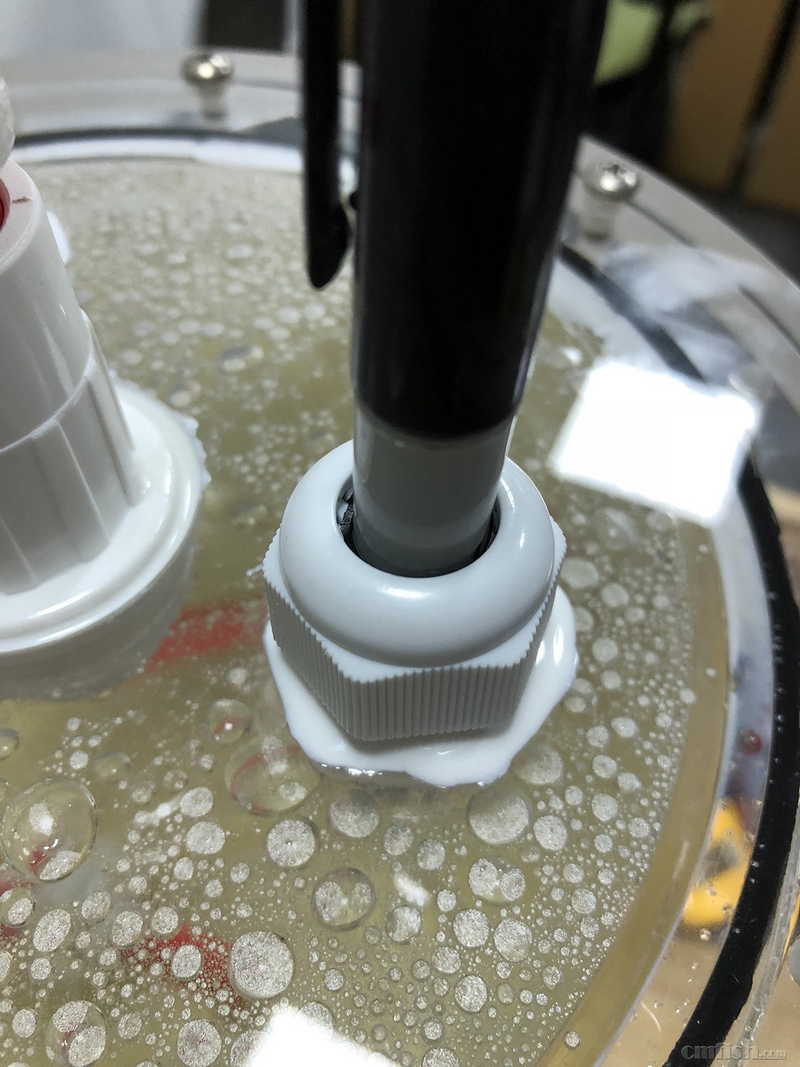

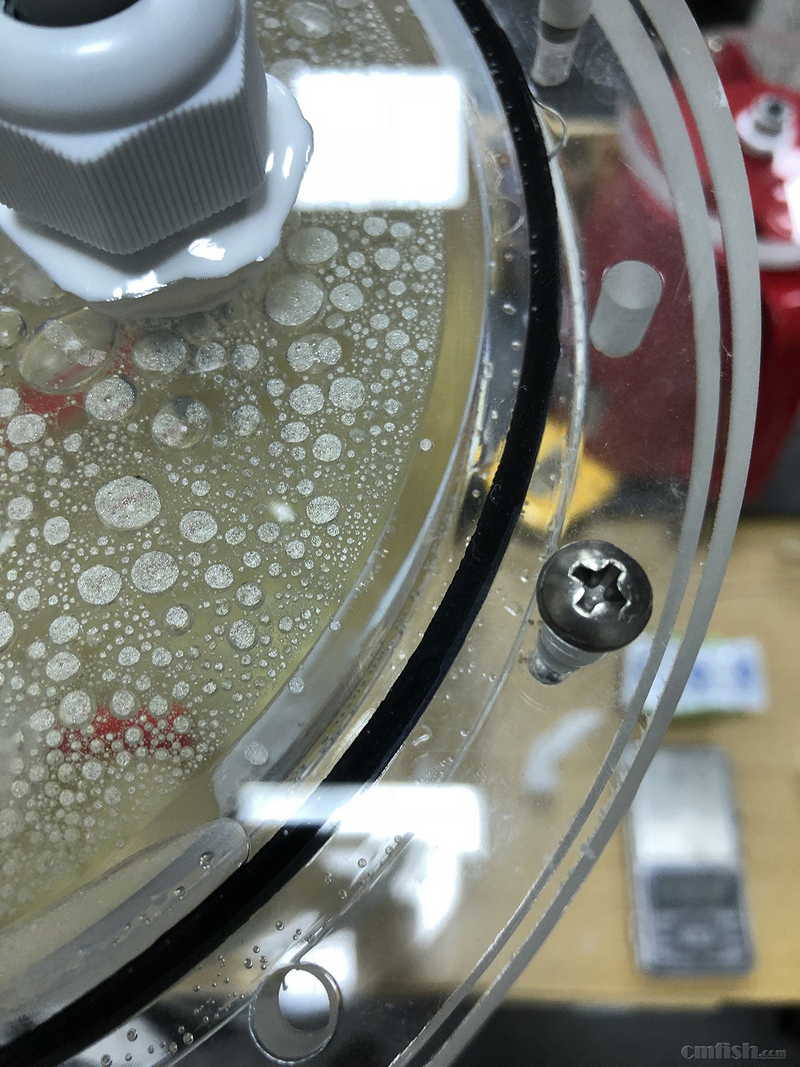

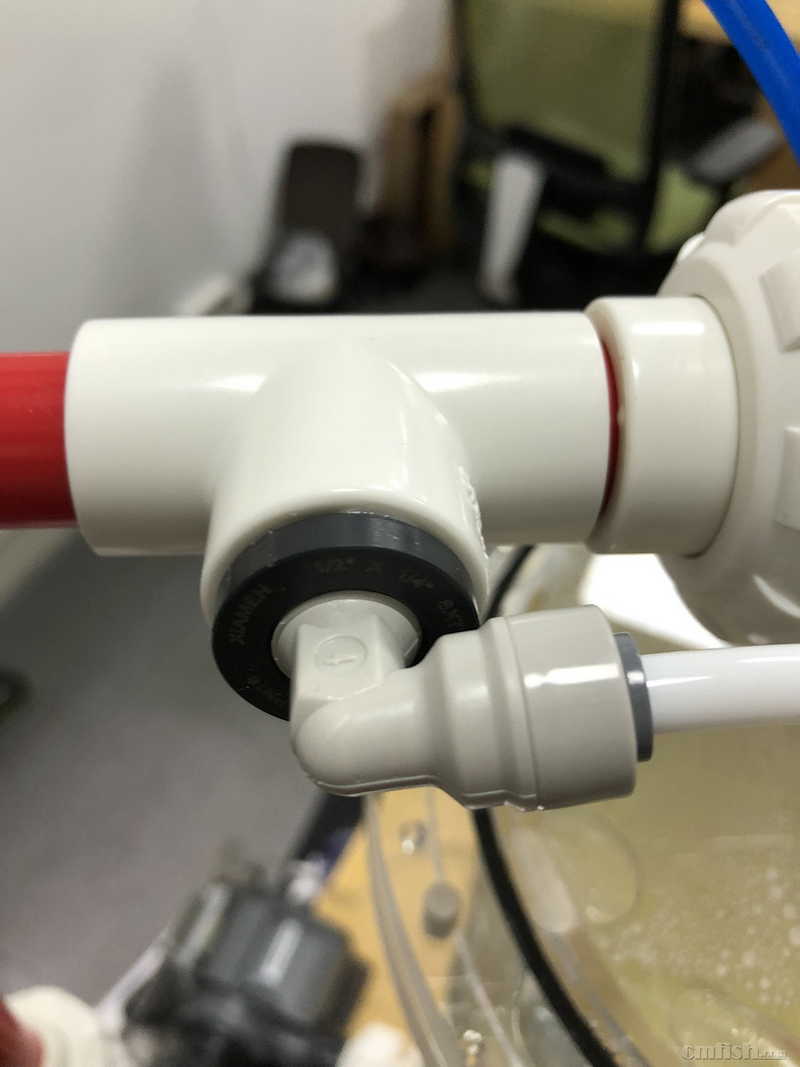

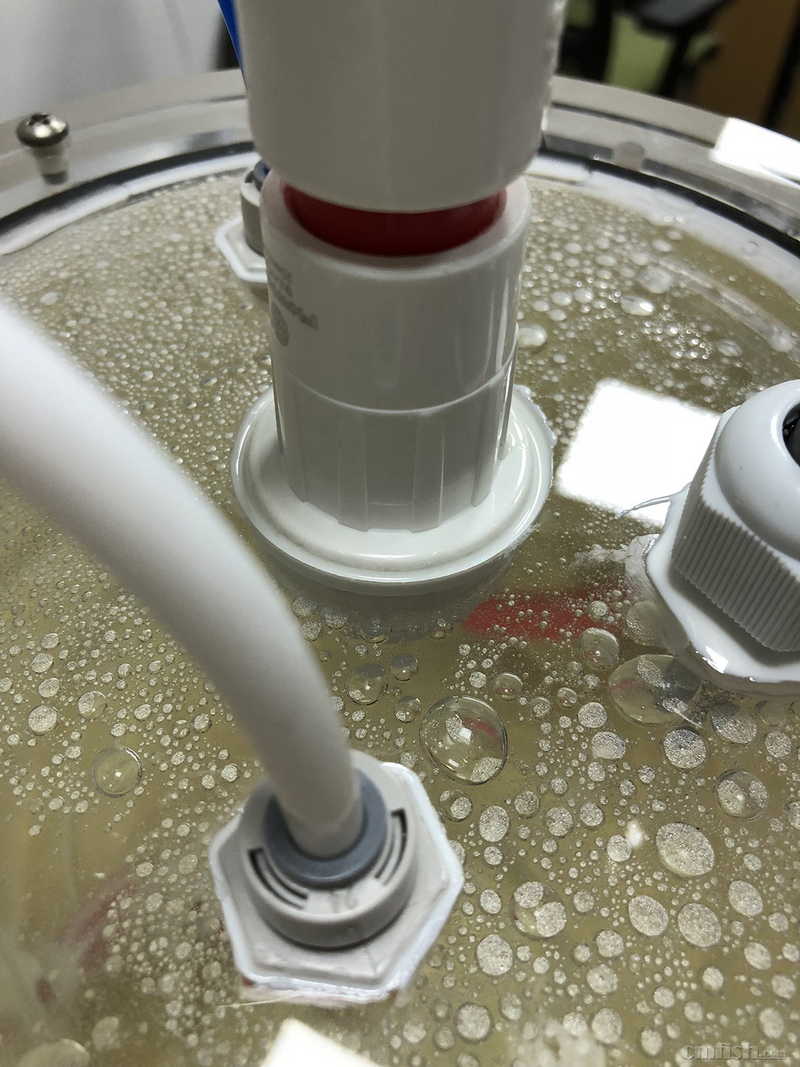

手工是差了点，但所有的接缝位相当稳固和密封，在用慢性亚克力胶水后再上了一层环氧树脂确保超强密封性。
