做灯也没那么难，教你高仿AI26灯简单做

向往蔚蓝 · 发表于 2018-6-8 21:03:46

本帖最后由向往蔚蓝于 2018-6-13 12:38 编辑

   海缸灯是下海的一道门坎，灯是如此重要却又如此贵，可是灯不好绝对不会有一缸美丽珊瑚。进口灯效果没得说但是价格高的吓人。国产灯价格也不低，但是性能和进口灯比还是有一定差距，性价比不高。于是，很多人就把目光转向DIY，达到省钱，效果好，高性价比的目的。
   回想自己从2016年下海做第一个灯到现在已经有两年多了，后来陆陆续续为自己、帮别人做过不少灯。那时做一台要多麻烦有多麻烦，没有成品的基板可以选择，只能买那种单颗的然后一颗一颗的接线，那是相当复杂又单调。做一台灯，你要有很强的焊接能力、扎实的电路基础知识、思路清晰并且干活仔细。对于新手来说，做灯还是太难了。说实话，我做第一个时都不顺利，过程非常让人恼火。
不过现在不同啦，我们可以买到更多好用的DIY零件，几乎可以零基础来做灯。    这次，我来给鱼油们演示一下如何简单做一台外观简洁，性能高的AI26神灯。

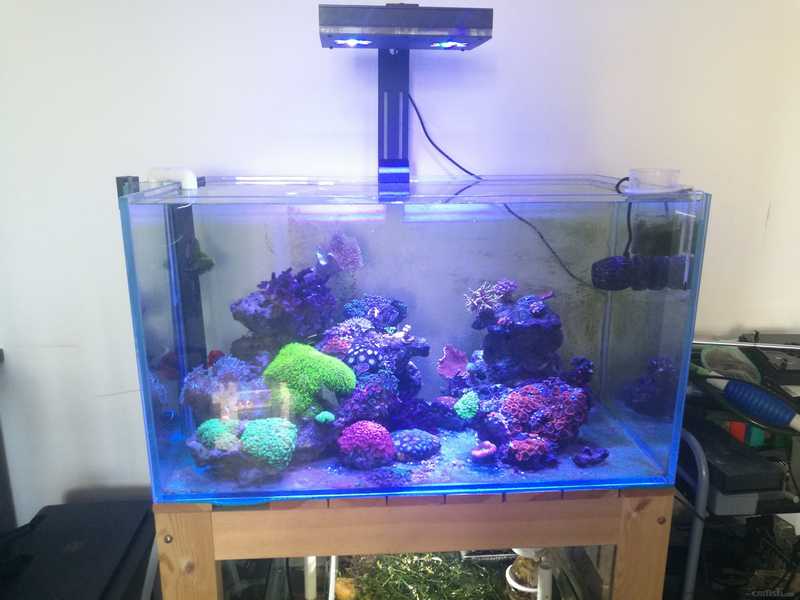

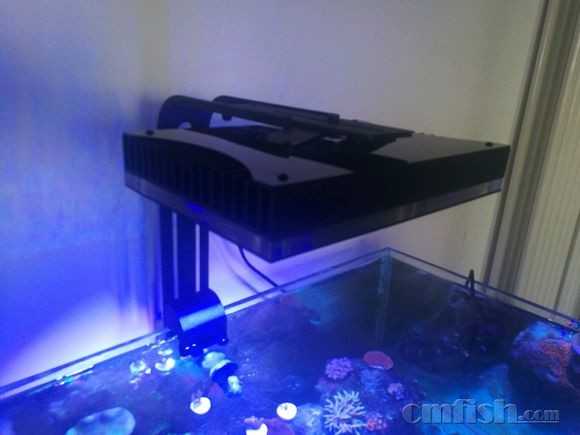

这里我们采用倒叙的手法吧，先展示一下成品以后的样子。

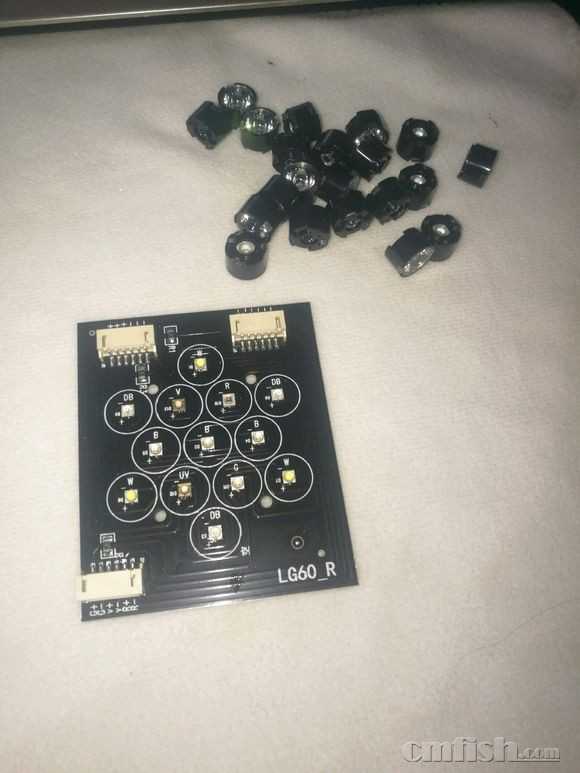

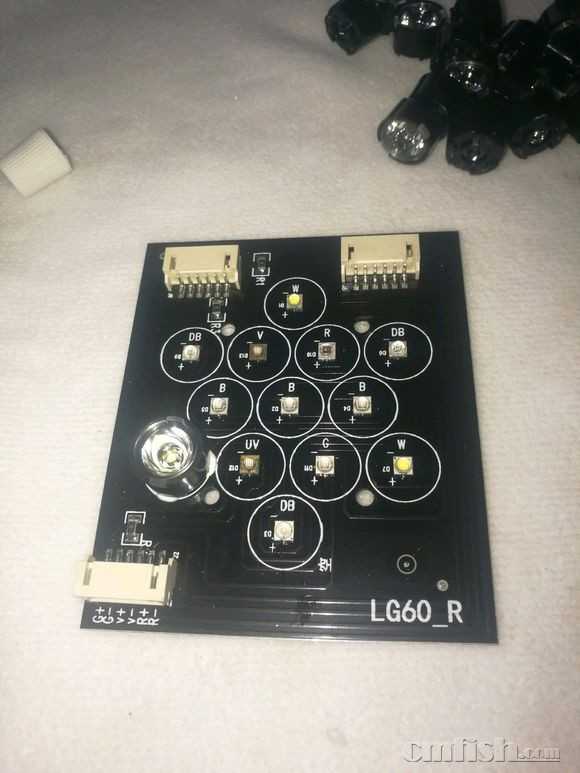

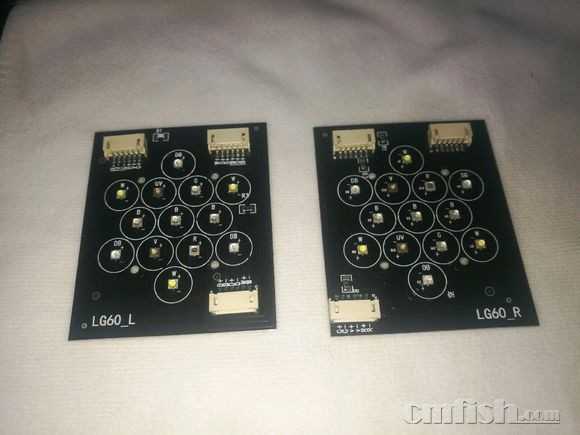

首先，这是要用到的基板，不止与AI的配色和布局一样，选材也是和AI一样选用原装美国Cree和美国旭明品牌，效果及其接近原厂。

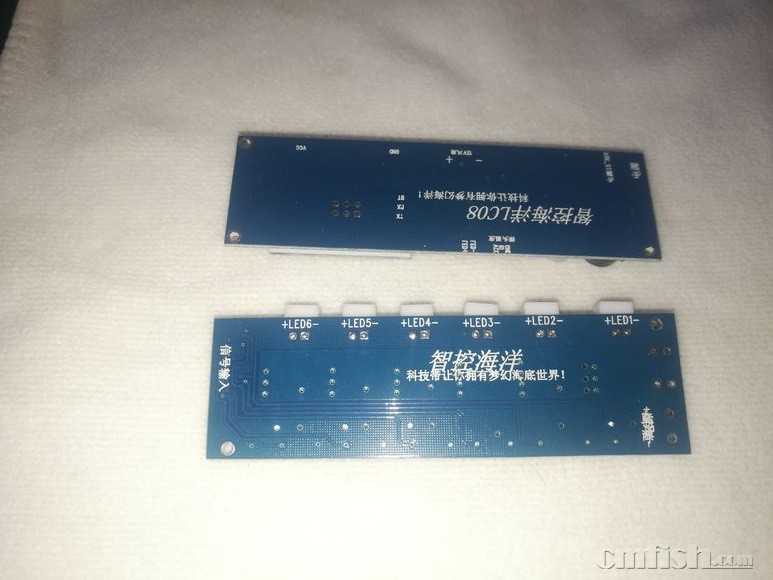

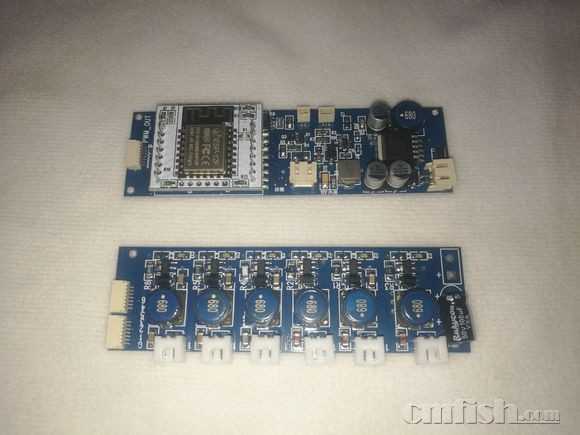

要用到的控制器套装，六路独立控制，手机wifi连接控制，用app设置很方便。电路板背面是平的，可以贴在散热片上，既方便安装又能很好散热。

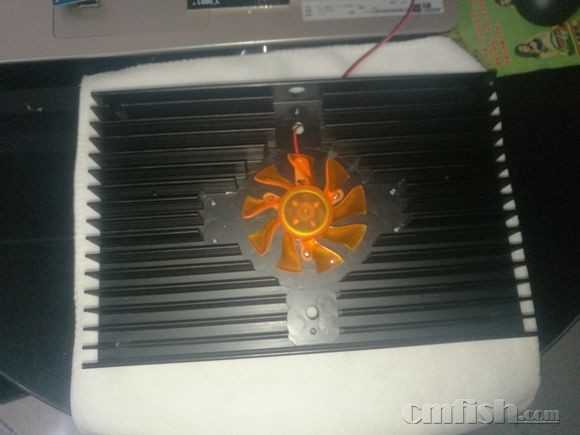

定做散热片，CNC加工出风扇槽，氧化黑处理，看上去质感不错

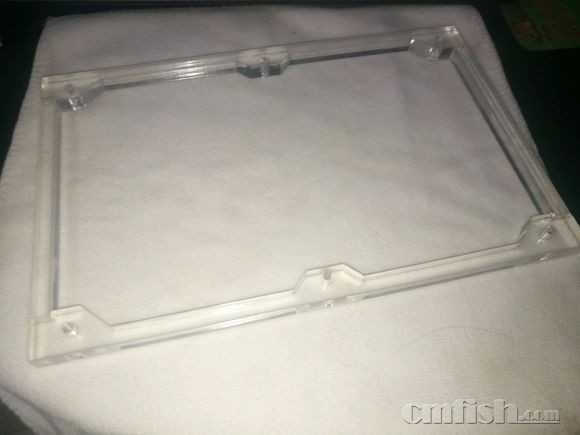

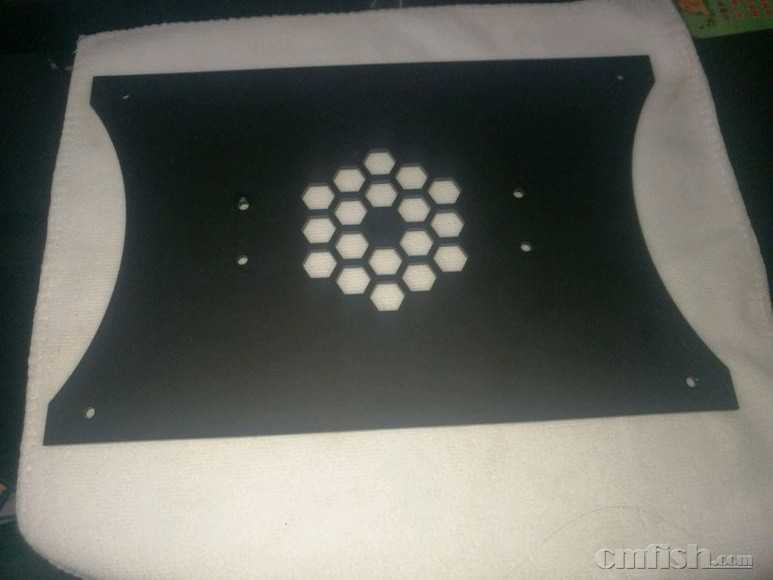

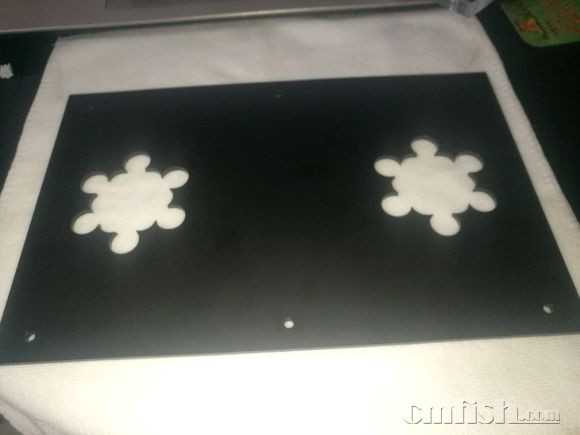

加工的亚克力顶盖，面板，边框，都是cad出图，数字激光切割机切的，精度很高

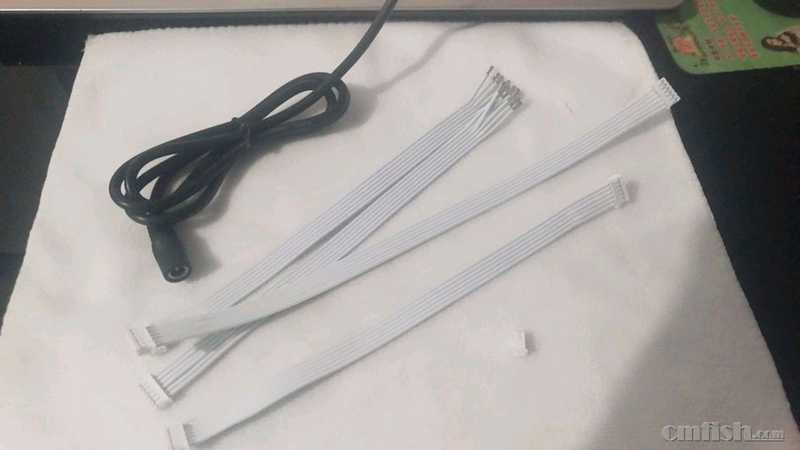

接线用的排线，这个灯基本都是排线对插，所以接线简单很多

向往蔚蓝 · 发表于 2018-6-19 17:43:20

空kong 发表于 2018-6-16 23:47
求教

套材已发私信，可以在旺旺上提问。

向往蔚蓝 · 发表于 2018-6-10 20:16:58

86167043@qq.com 发表于 2018-6-10 13:18
估计也只有原装灯的效果零头了

少侠没看到实际效果可不能这么说，灯珠全是和原厂一模一样。效果就算不是完全比得上进口，也达到九成水平。效果和数据都有亲测。

就是着迷 · 发表于 2018-6-9 10:25:07

求所有材料链接，谢谢！

向往蔚蓝 · 发表于 2018-6-9 08:41:50

崂山矿泉水发表于 2018-6-8 22:47
鋁基板比.xr改進了，串聯線不用跳線了

嗯嗯，是的，跳线对于新手来说还是挺难得。现在XR也出这种不用跳线的啦

冰糖葫芦 · 发表于 2018-6-9 08:13:13

高手在民间

NG小宝 · 发表于 2018-6-8 23:54:37

干的漂亮能否给个淘宝买材料的链接

向往蔚蓝 · 发表于 2018-6-8 22:16:52

本帖最后由向往蔚蓝于 2018-6-8 22:18 编辑

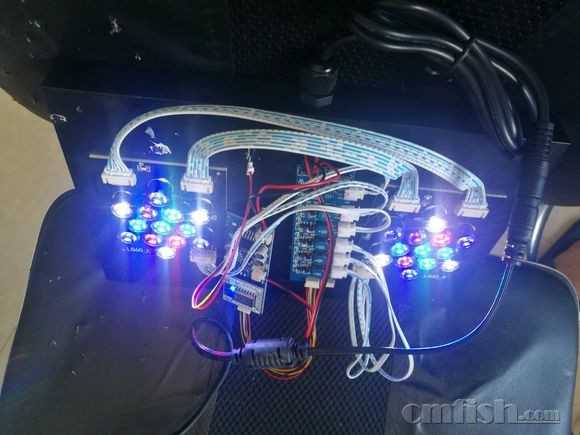

平时做灯最让人头疼的接线问题就这么简单几下子搞定了。我们先通电测试一下有没有问题。ok，一切顺利，可以把外壳装上了。

向往蔚蓝 · 发表于 2018-6-8 21:52:25

本帖最后由向往蔚蓝于 2018-6-8 21:54 编辑

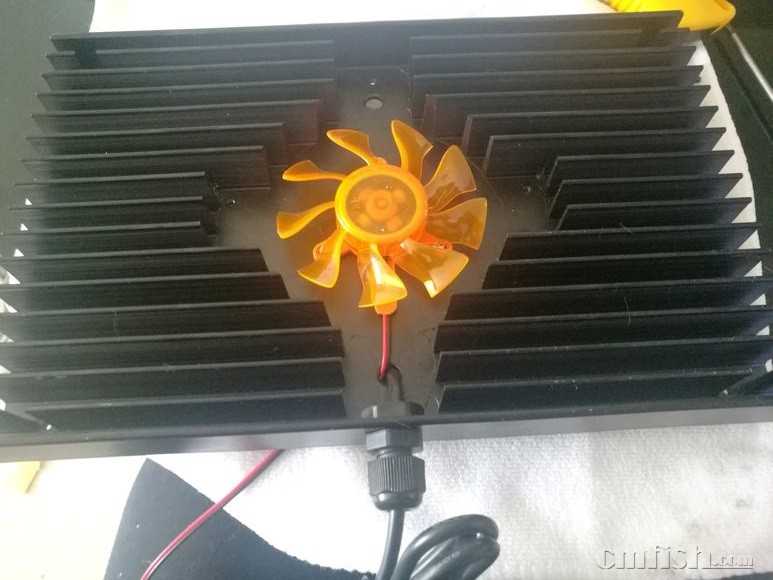

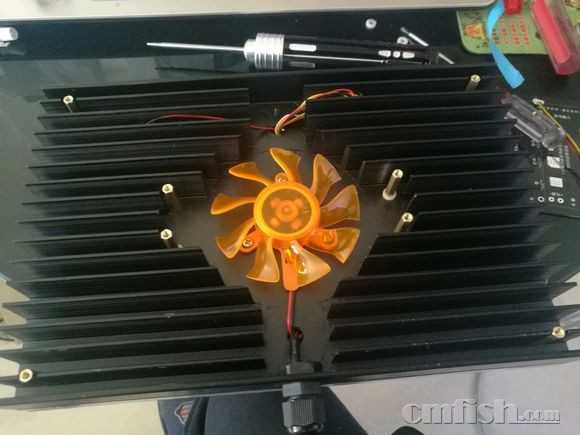

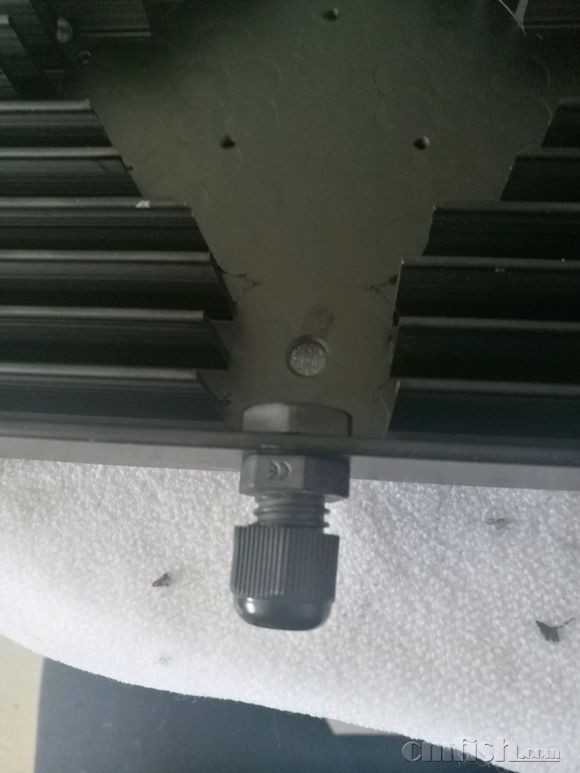

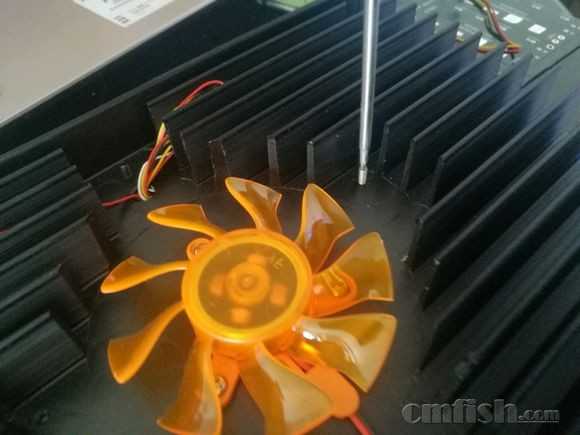

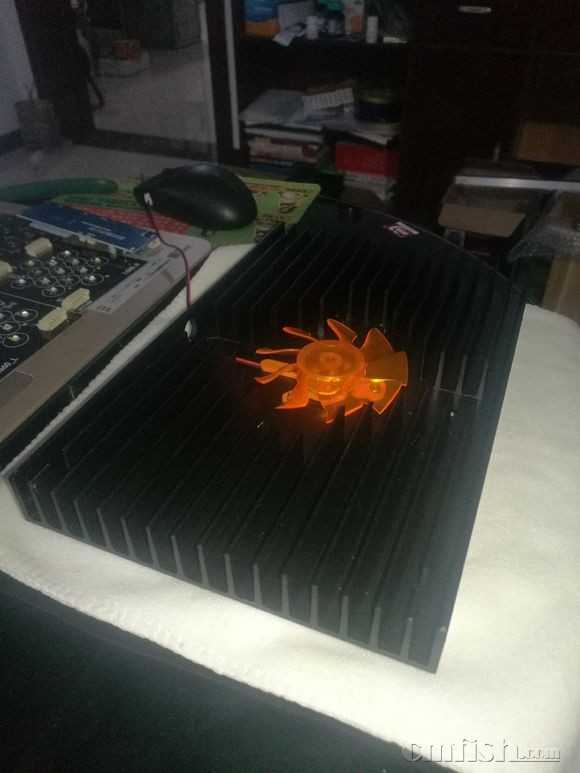

安装电源线保护套，穿电源线，然后装上风扇。风扇是用小螺丝安装。

向往蔚蓝 · 发表于 2018-6-8 21:32:54

本帖最后由向往蔚蓝于 2018-6-8 21:37 编辑

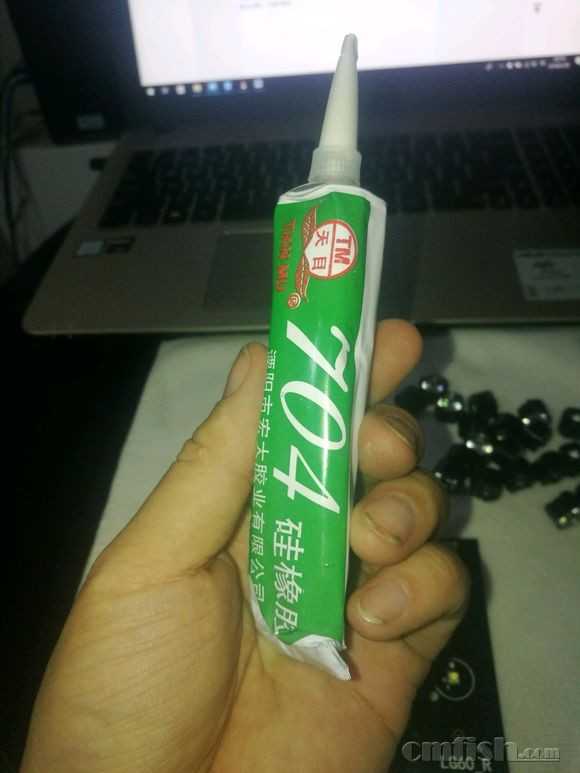

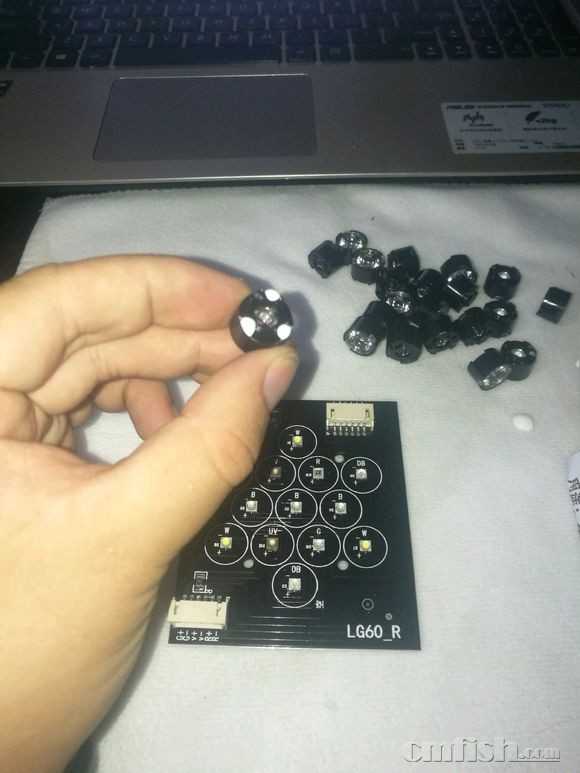

材料基本展示完啦，还有一些小螺丝就不啰嗦了，直接开始制作步骤：第一步，把透镜固定到基板上，用704硅橡胶，透镜上点三点，不要多，然后扣住灯珠。注意不要把胶碰到到灯珠表面。

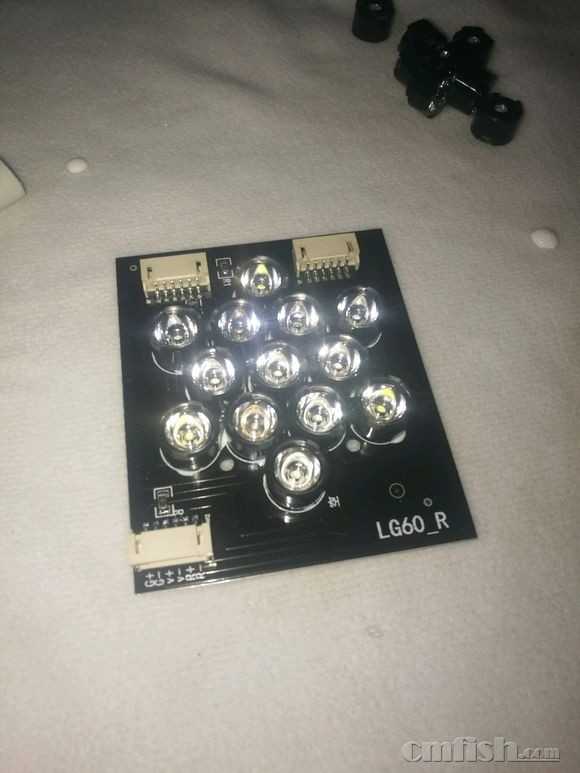

三四分钟搞定。然后…就可以去打农药了，胶要两个小时才有一定强度，24小时完全固化。我决定去睡觉，明天胶固定好就可以继续做了。

rally8m · 发表于 2019-3-26 21:55:49

向往蔚蓝发表于 2018-06-20 18:34
铝合金那个有做好的成品，私信已发，没收到的话加微信keyzheng给你发

楼主，私信一下详细链接，谢谢

来自安卓APP客户端

小二B · 发表于 2018-6-8 21:33:04

然后呢？

向往蔚蓝 · 发表于 2018-6-8 21:39:23

小二B 发表于 2018-6-8 21:33
然后呢？

然后，就没有然后了。。。
开玩笑，然后还有下一步

向往蔚蓝 · 发表于 2018-6-8 21:42:12

本帖最后由向往蔚蓝于 2018-6-8 21:47 编辑

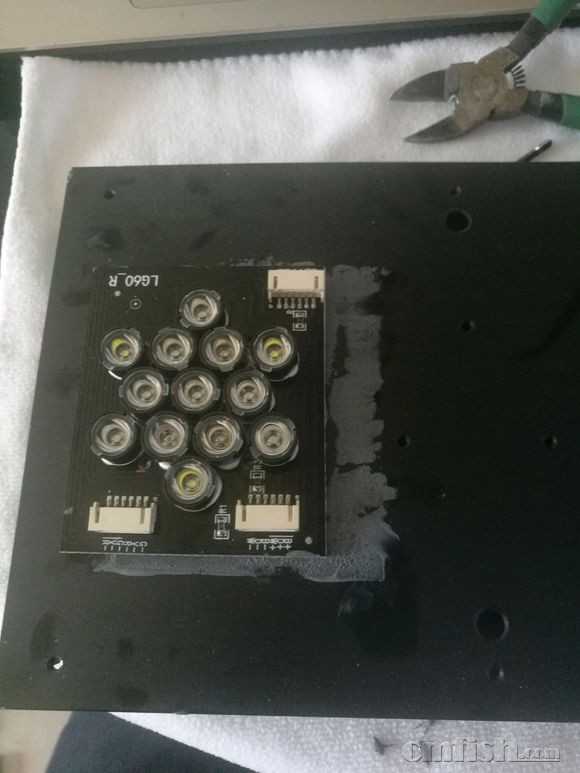

第二步，把基板固定到散热片上。

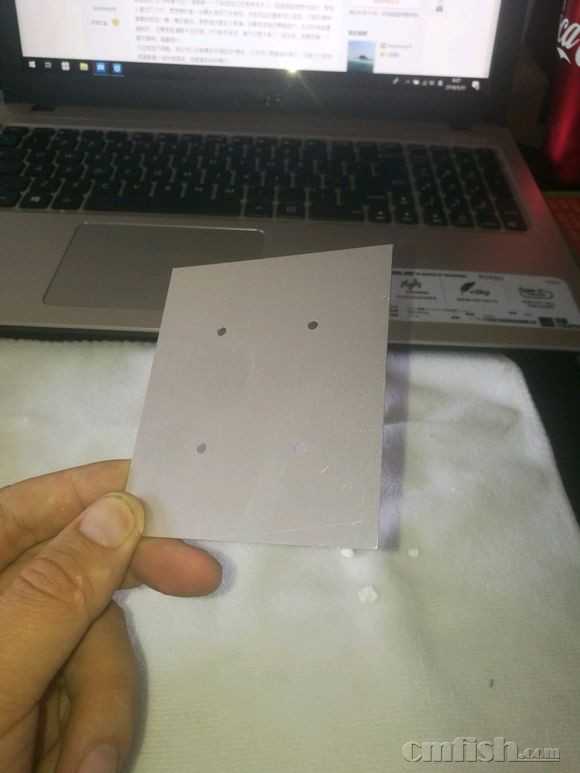

下图是需要垫到散热片和基板之间的一块铝片，主要用来传热的。我们把它叫做导热片吧。

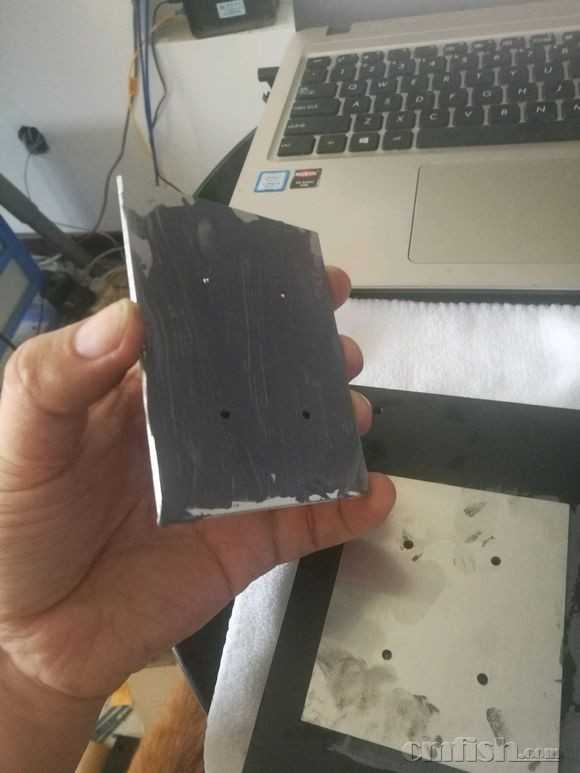

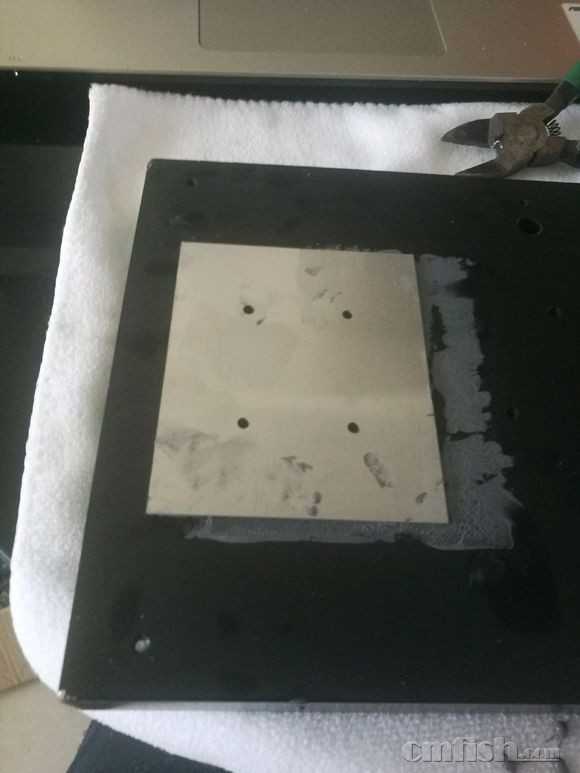

首先吧导热片一面涂导热硅脂，然后放到散热片上对好孔位

基板背面涂上硅脂，放到导热板上对好孔位。

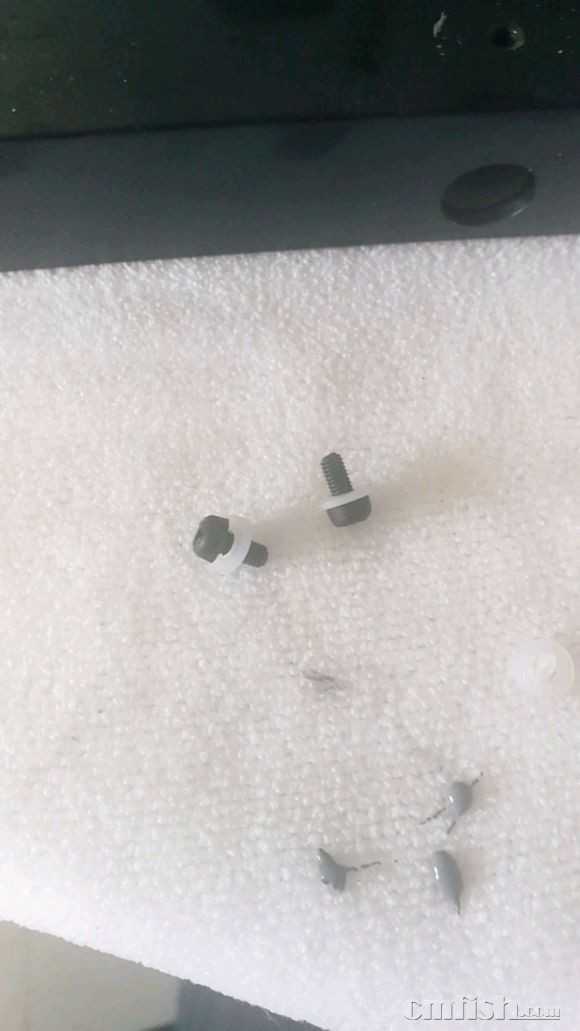

螺丝固定，记得要在螺丝下面加塑料垫片，防止螺丝刮破基板上的导线造成短路

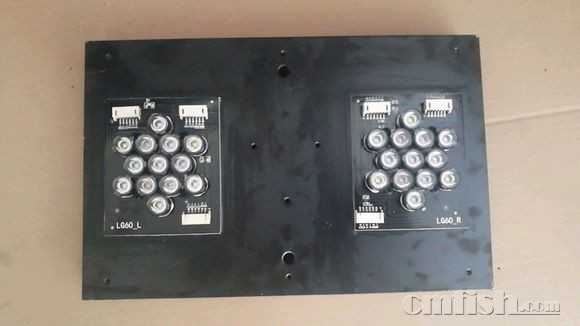

两块基板分别固定好。

qiuchangquan · 发表于 2018-6-8 21:47:20

算了，还是收个二手的吧

土豆粑粑 · 发表于 2018-6-8 21:48:37

我要膜拜的

向往蔚蓝 · 发表于 2018-6-8 21:51:50

土豆粑粑发表于 2018-6-8 21:48
我要膜拜的

哪里哪里，自娱自乐

土豆粑粑 · 发表于 2018-6-8 21:55:16

向往蔚蓝发表于 2018-6-8 21:51
哪里哪里，自娱自乐

这个成本要多少啊

向往蔚蓝 · 发表于 2018-6-8 21:58:17

本帖最后由向往蔚蓝于 2018-6-8 22:03 编辑

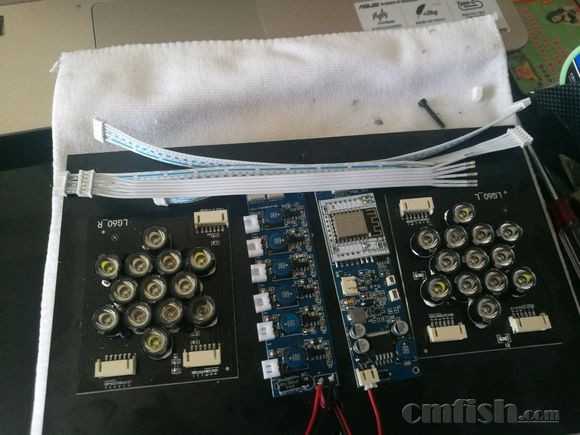

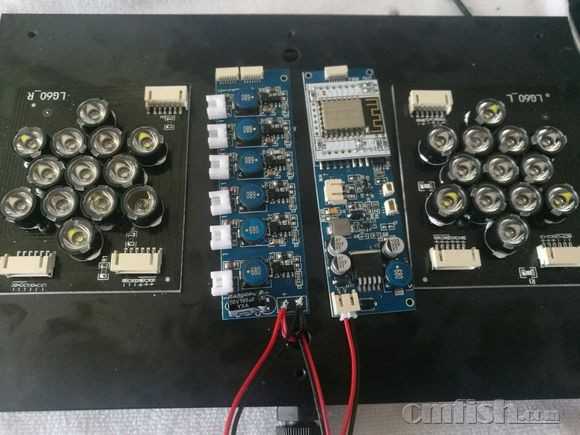

把电路板先摆好位置。焊上线，电源线是红正黑负，板子上有标正负，对应接，千万别接错。
焊的时候有个小技巧，电路板线垫上东西隔热会比较好焊，要不然电路板直接与散热片接触散热太快，不好化锡。
如果电源线也不用焊接就完美了。

向往蔚蓝 · 发表于 2018-6-8 22:04:52

土豆粑粑发表于 2018-6-8 21:55
这个成本要多少啊

不算支架700多一点点。只有原装灯的零头。

向往蔚蓝 · 发表于 2018-6-8 22:10:34

本帖最后由向往蔚蓝于 2018-6-8 22:13 编辑

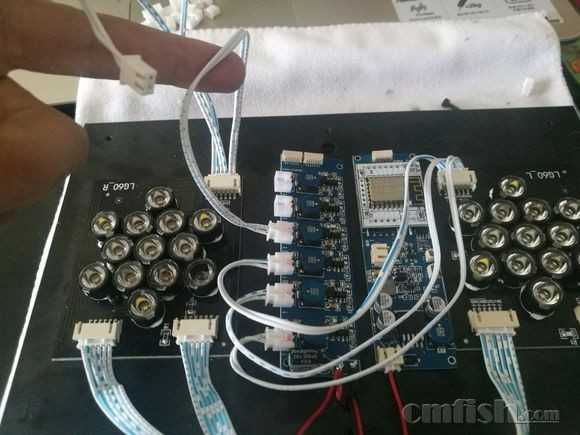

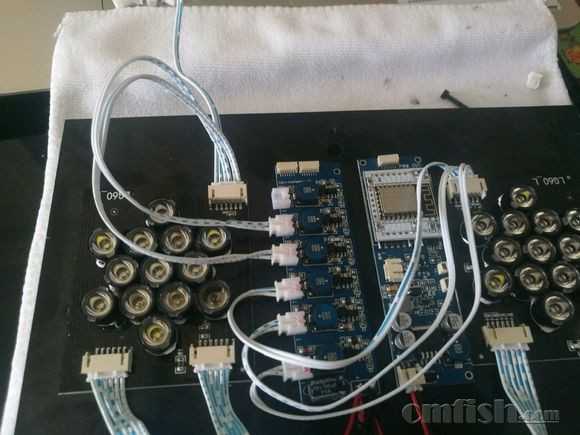

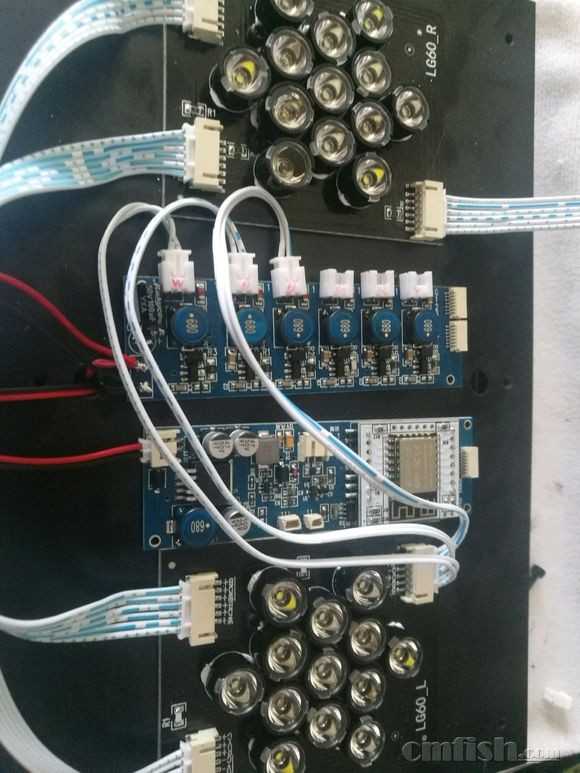

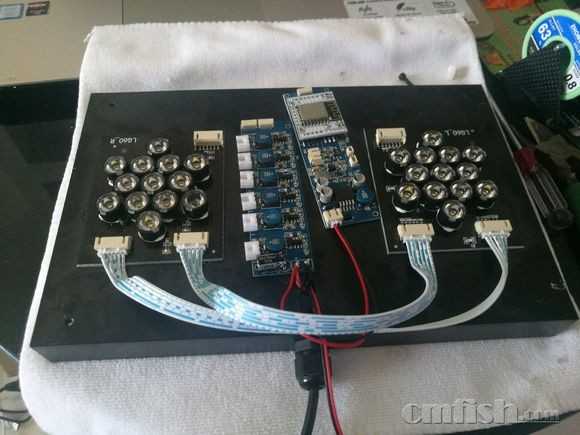

上排线，开始接线

要把内侧的插座对应接起来，

外侧的排座也接起来

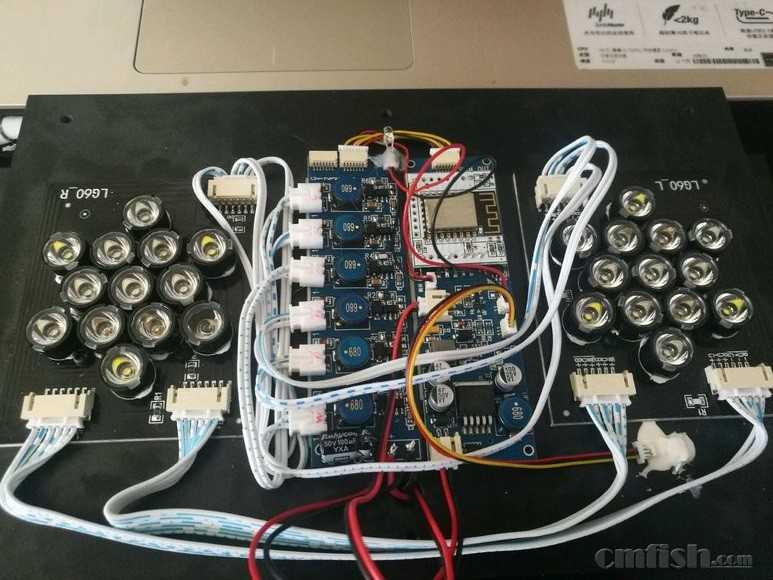

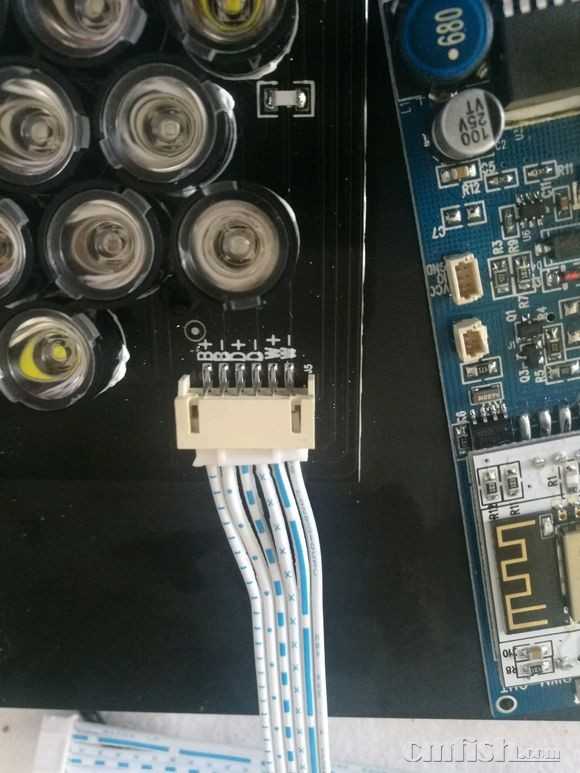

这样两块板子就串联起来了。然后将板子与电路板链接。基板和驱动连接，基板上有字母，驱动与基板对应的从下到上依次是WDBGRV，按顺序插就行了

向往蔚蓝 · 发表于 2018-6-8 22:19:25

本帖最后由向往蔚蓝于 2018-6-8 22:37 编辑

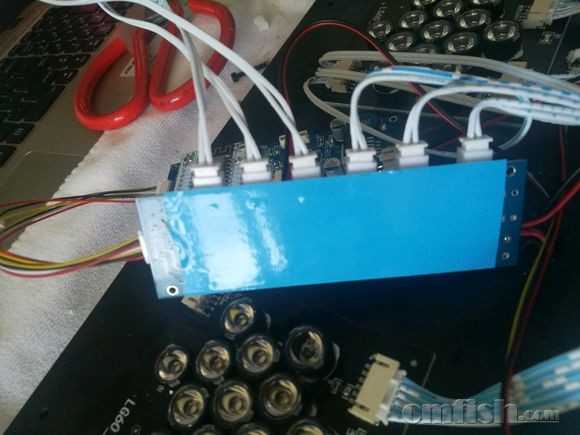

一切正常就先固定电路板，电路板用这种导热胶带固定。这个用起来很方便，和双面胶一样，而且导热优良，可以把驱动的热量传到散热板上，有效放置驱动元件过热烧毁。

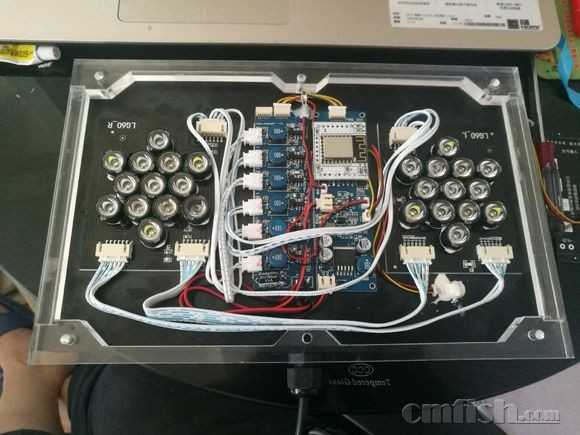

电路固定好，把走线整理一下，外框就位，准备装面板。

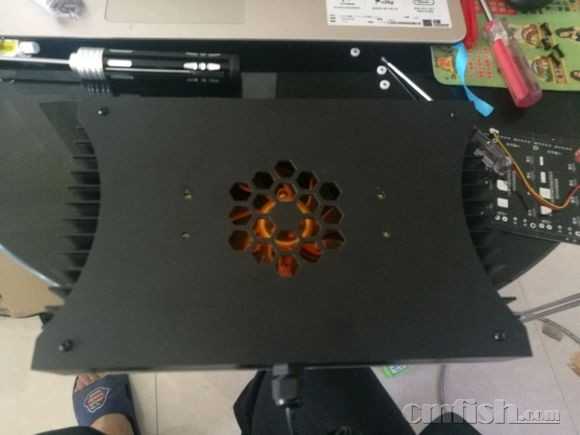

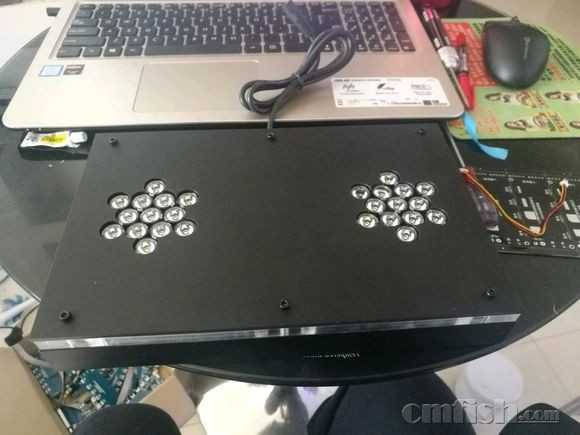

扣上面板，螺丝固定

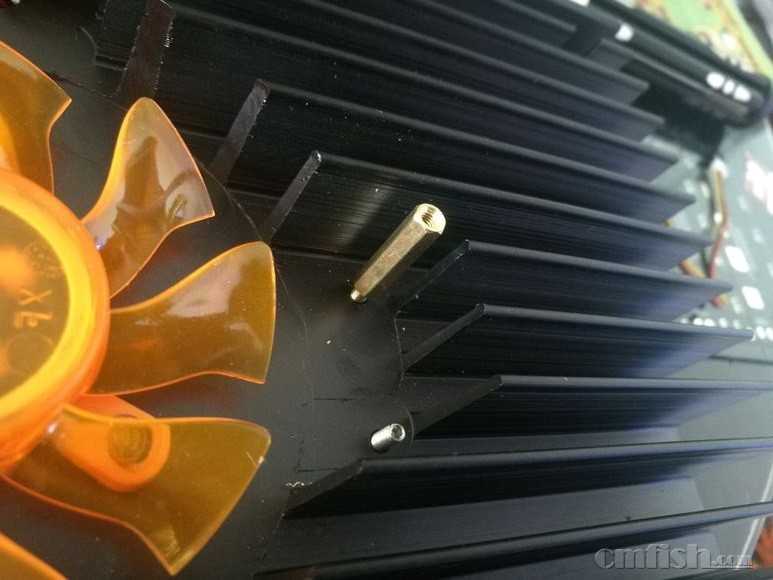

反过来，准备装盖板。安装固定支架和盖板的铜柱。
先在螺丝孔上拧上这种小螺柱

然后再拧上铜柱

一共八个铜柱都装好

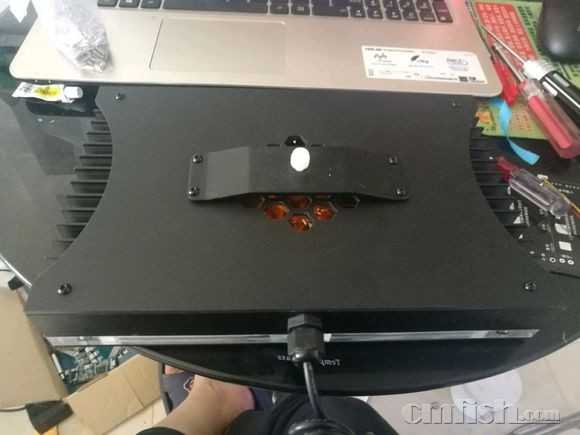

扣上盖板，螺丝固定

支架连接板也用螺丝固定

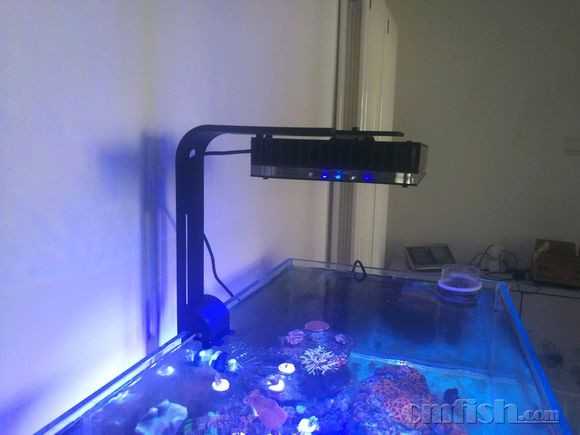

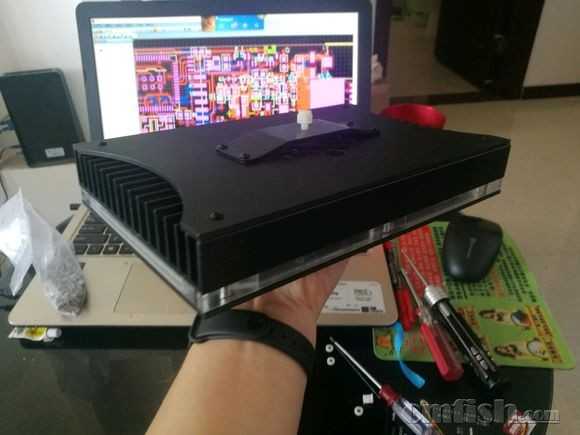

哈哈，大功告成！！！

我是二楼 · 发表于 2018-6-8 22:42:00

很好，再详细点就好了

向往蔚蓝 · 发表于 2018-6-8 22:47:12

本帖最后由向往蔚蓝于 2018-6-9 08:37 编辑

我是二楼发表于 2018-6-8 22:42
很好，再详细点就好了

因为挺简单的，材料都是淘宝能买到现成的，所以觉得有大致步骤，一般人就能看懂啦。就差拧螺丝这些细节没有了，一个人做拍照顾不过来。能有个人给我拍照就好了。

崂山矿泉水 · 发表于 2018-6-8 22:47:23

鋁基板比.xr改進了，串聯線不用跳線了

暖-- · 发表于 2018-6-9 07:27:23

透镜度数有点小，分散程度不够吧

向往蔚蓝 · 发表于 2018-6-9 08:09:33

暖-- 发表于 2018-6-9 07:27
透镜度数有点小，分散程度不够吧

90°，算正常吧，角度太大穿透力不行。看用什么缸吧。普通缸还是90°好，矮缸当然大角度好。
