闲来无事改造p牌灯盘增加led交火已完工

pls · 发表于 2018-10-10 22:46:26

本帖最后由 qdpls 于 2018-10-16 09:47 编辑

最近闲着没啥事，改造下灯盘，一来可以变成交火，二来可以省两根灯管（其实还是穷

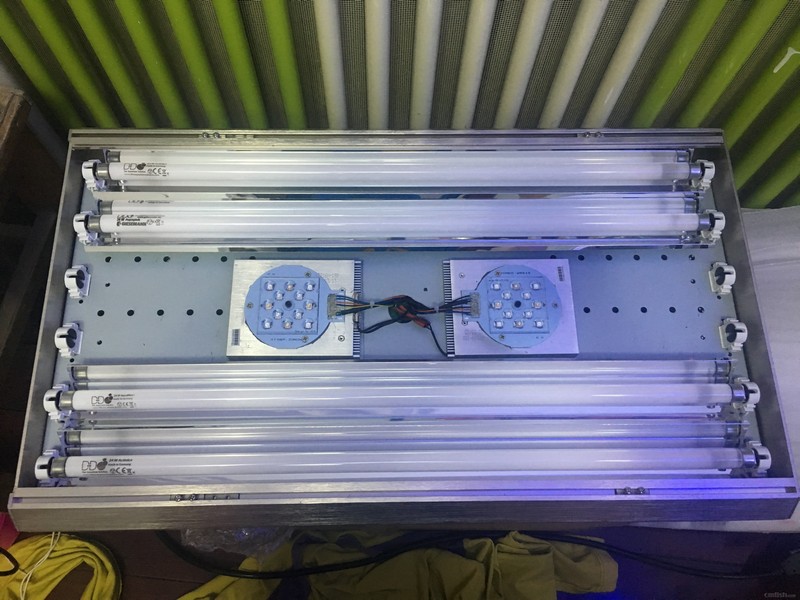

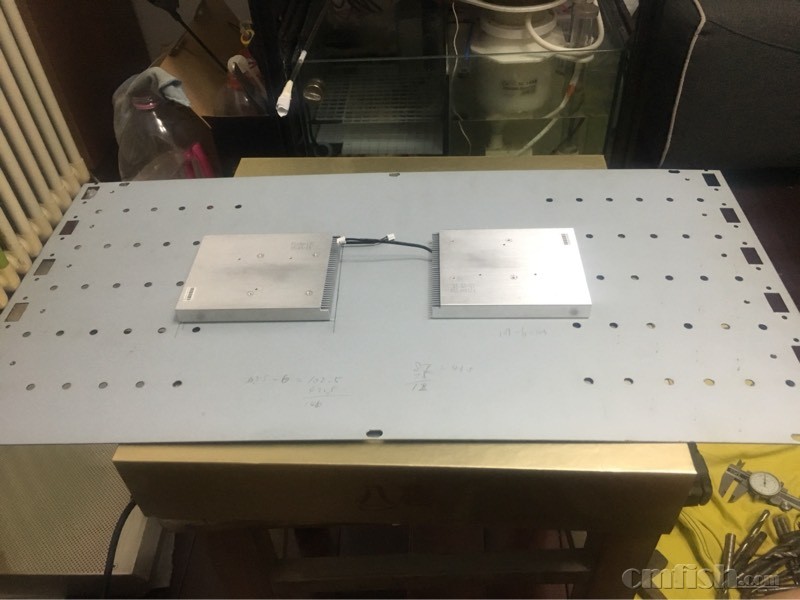

），第一步：策划，因为灯管马上一年了，感觉有点光衰，准备更换灯管，正好手头有一块LED灯控制器，就改造一下灯盘吧。led基板以及散热器使用疯版专供12珠（全蓝及UV），已代替原有T5的蓝紫灯管。下面图片是放置led后灯盘的样子；

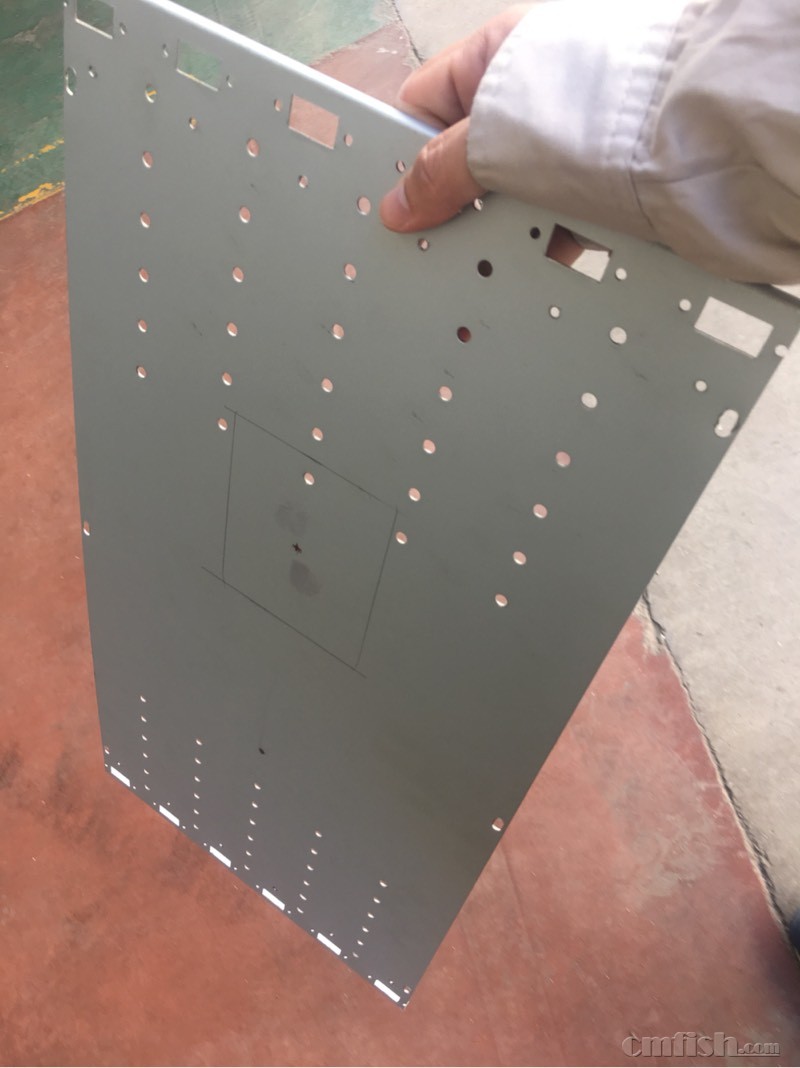

第二步：拆拆拆，拆除中间隔板所有配件，发现开风扇散热孔是个麻烦事，淘宝金属开孔器75mm大小的都是机用的手电钻装不上（关键还是贵，穷{:2_94:}），所以就带到单位，让小伙伴帮我处理下；

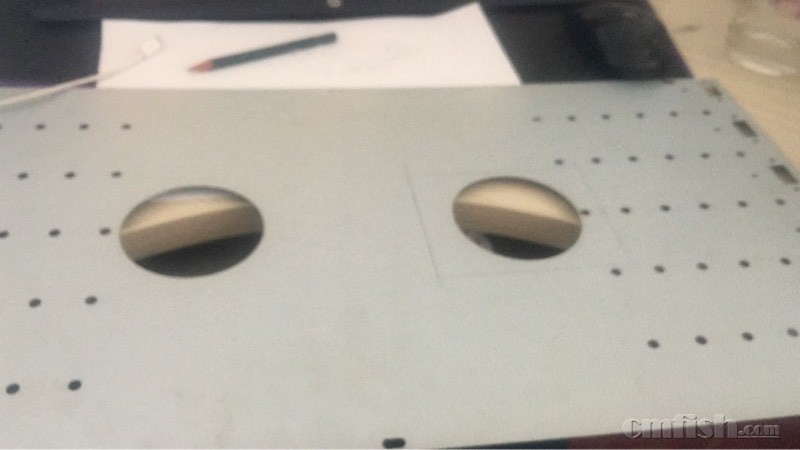

第三步：处理结束，激光切割左右开孔位置稍微有点误差，可以接受（没花钱不敢要求太多{:2_96:}），晚上回家安装试试；

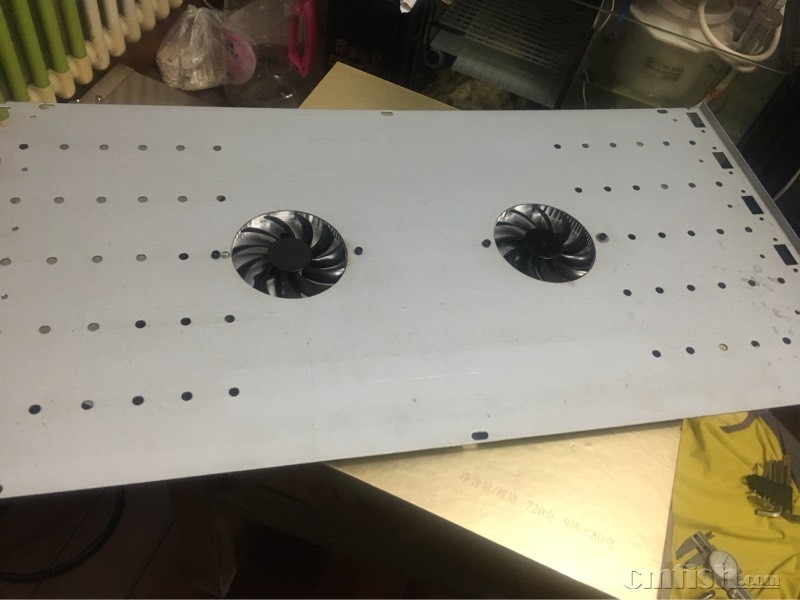

第四步：安装，打孔攻丝一气呵成，就成了下面这个样子，付一段视频吧，直观明了；

今天先干到这，改灯是个体力活啊，没有工具的千万别尝试，做出来不喜欢白出力。

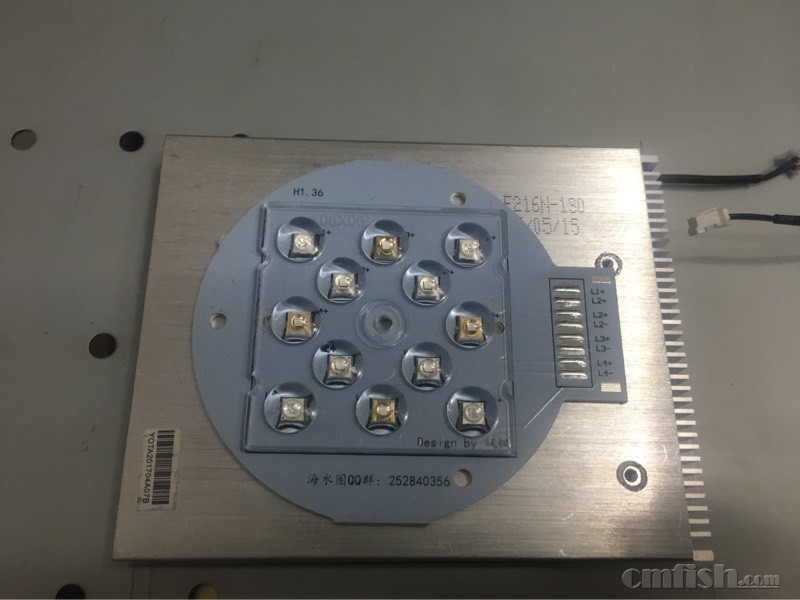

下面拍一个基板灯珠照片，哦还有专用透镜{:2_53:}

来继续
把孩子折腾睡了开始我的继续折腾

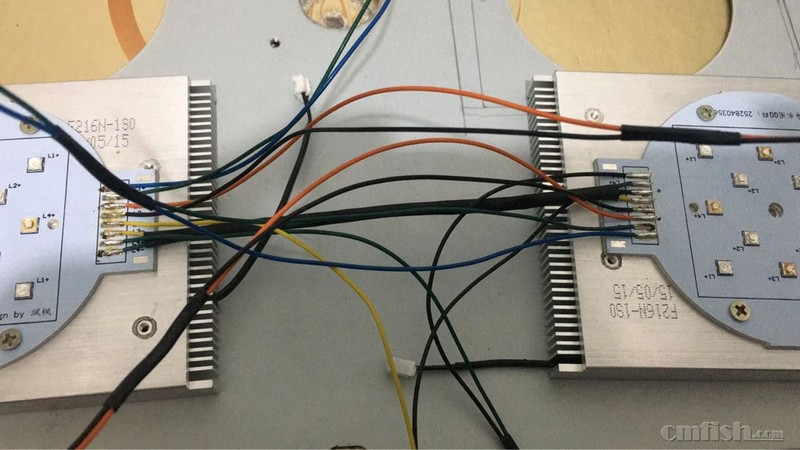

焊线，拿出我风骚的白菜白光，看看我这风骚的焊点，牛X吧！
中间开个洞，线串背面线稍微整理下

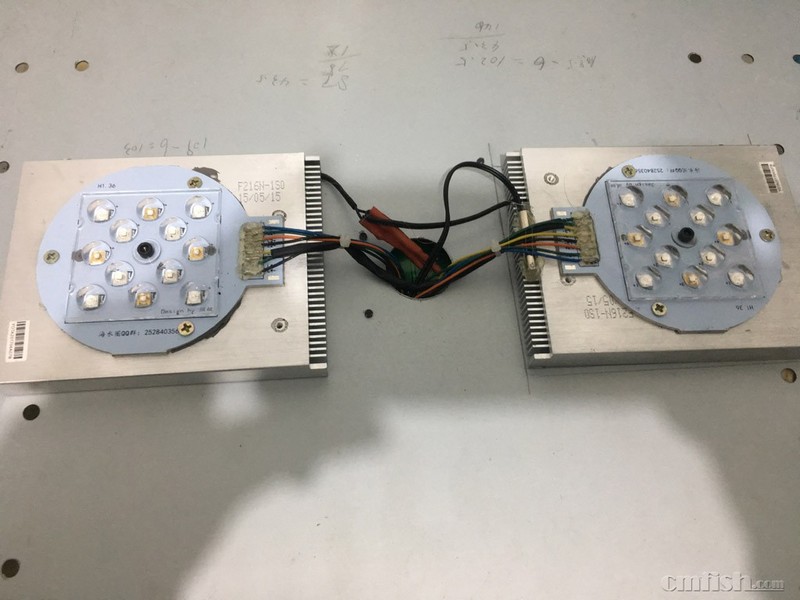

这是正面

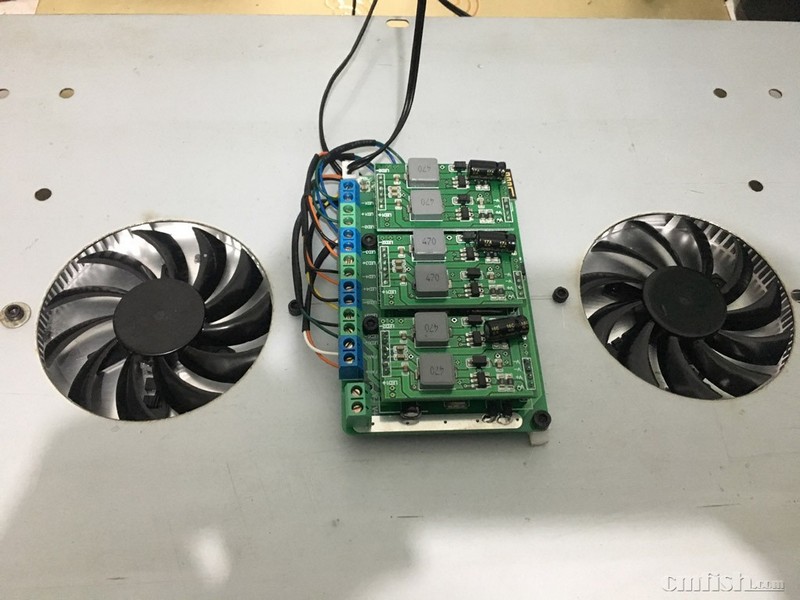

这是背面，现在控制器越做越小，集成度越来越高，对于diy来说也越来越方便了。

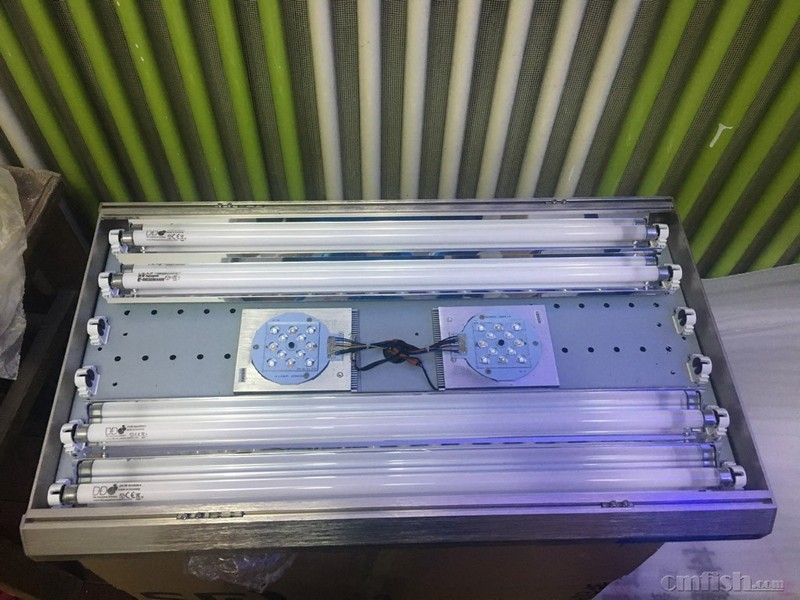

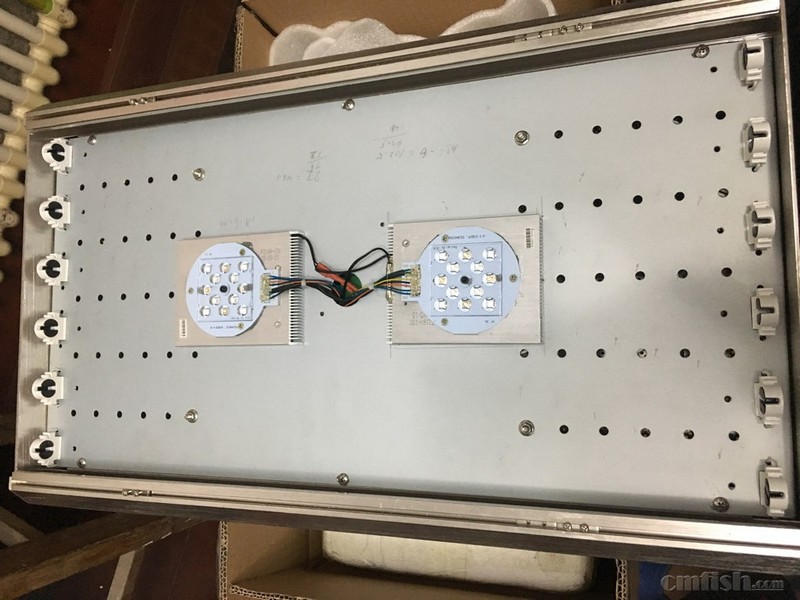

整体照
就弄到这里一抬头，又两点了，洗洗睡觉。

休息一天，继续整，把220v的电线都连接上，装上反光板灯管

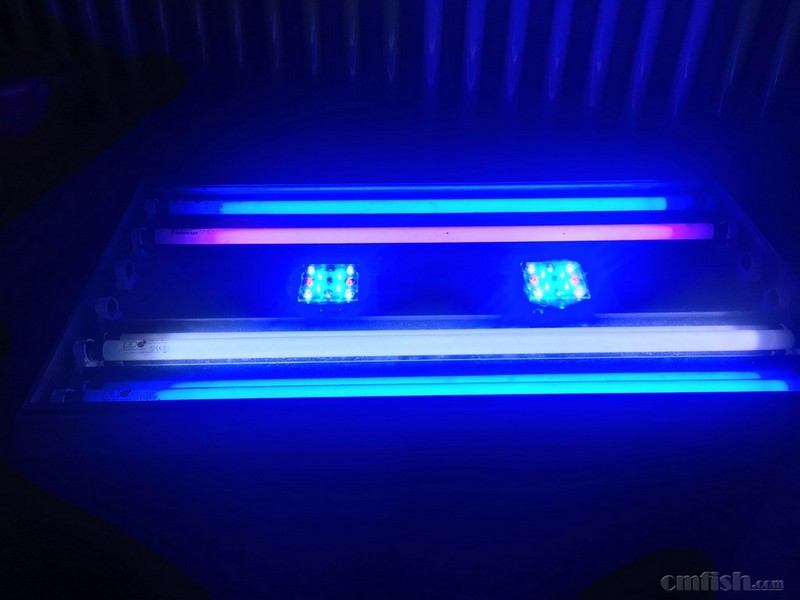

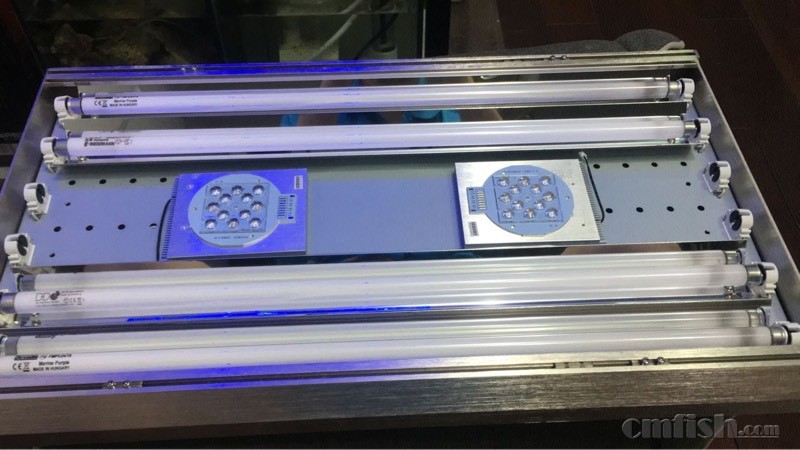

开灯测试，我靠，瞬间高大上的有没有，来来来大家快来夸奖我心灵手巧{:2_93:}

现在还缺个24V4A电源，已经买了，等回来这个灯就搞定了！
现在有个小问题，风扇需要启动电流有点大，开头80%转速风扇都不转，灯找灯控厂家确认下，看看如何解决。
到这里，灯盘改造led交火就此结束，谢谢大家欣赏！
