一米五的 缸设计完成,大家帮忙看看 还需要曾经啥?

[复制链接]

39

主题

222

回帖

551

积分

黄金会员

Rank: 4

积分
551
注册时间
2015-3-30
最后登录
2025-2-2
发表于 2022-12-2 12:07:35 | 显示全部楼层 |阅读模式 来自: 中国青海西宁
本帖最后由 zijian261426 于 2025-1-18 11:11 编辑

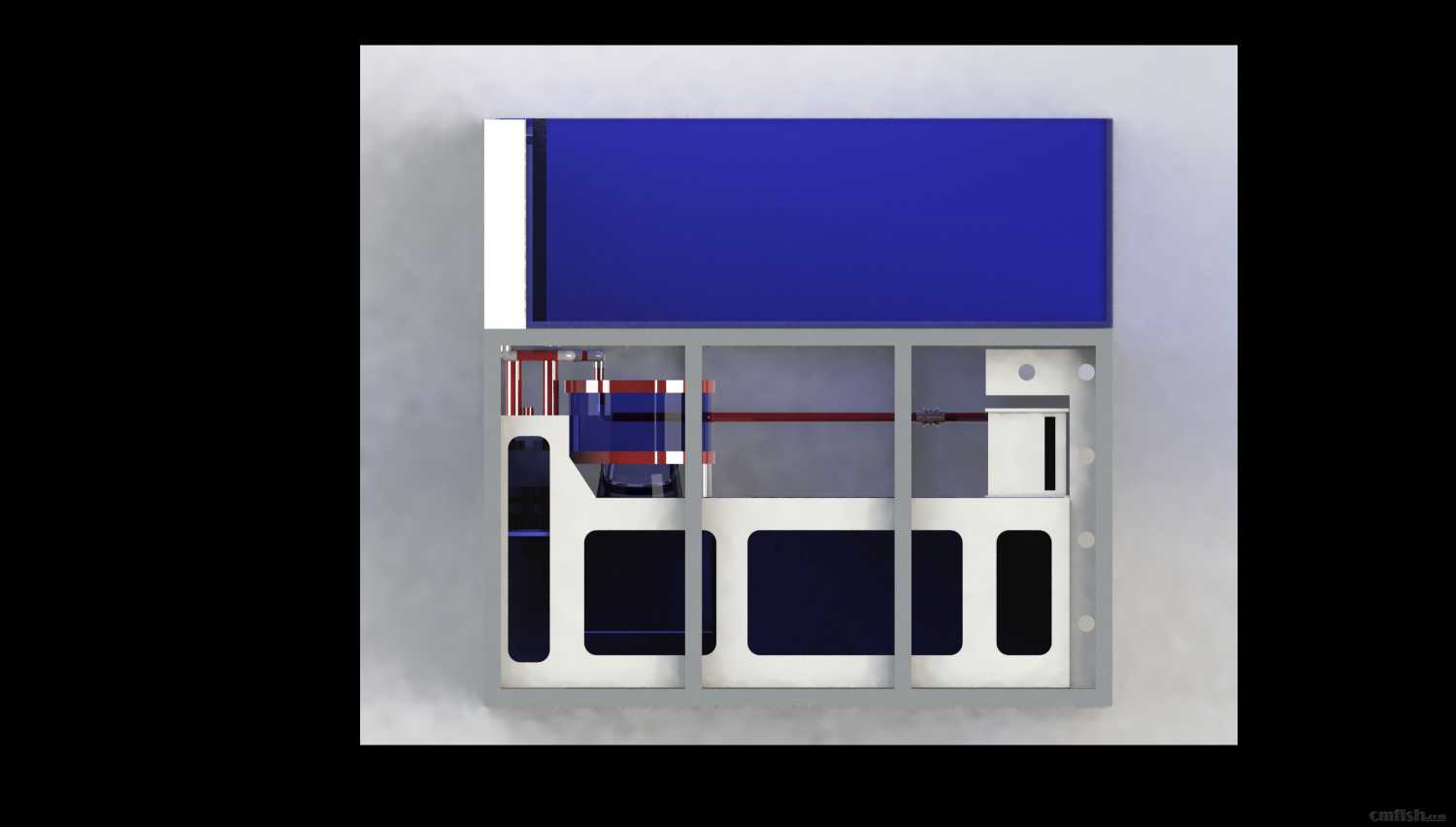

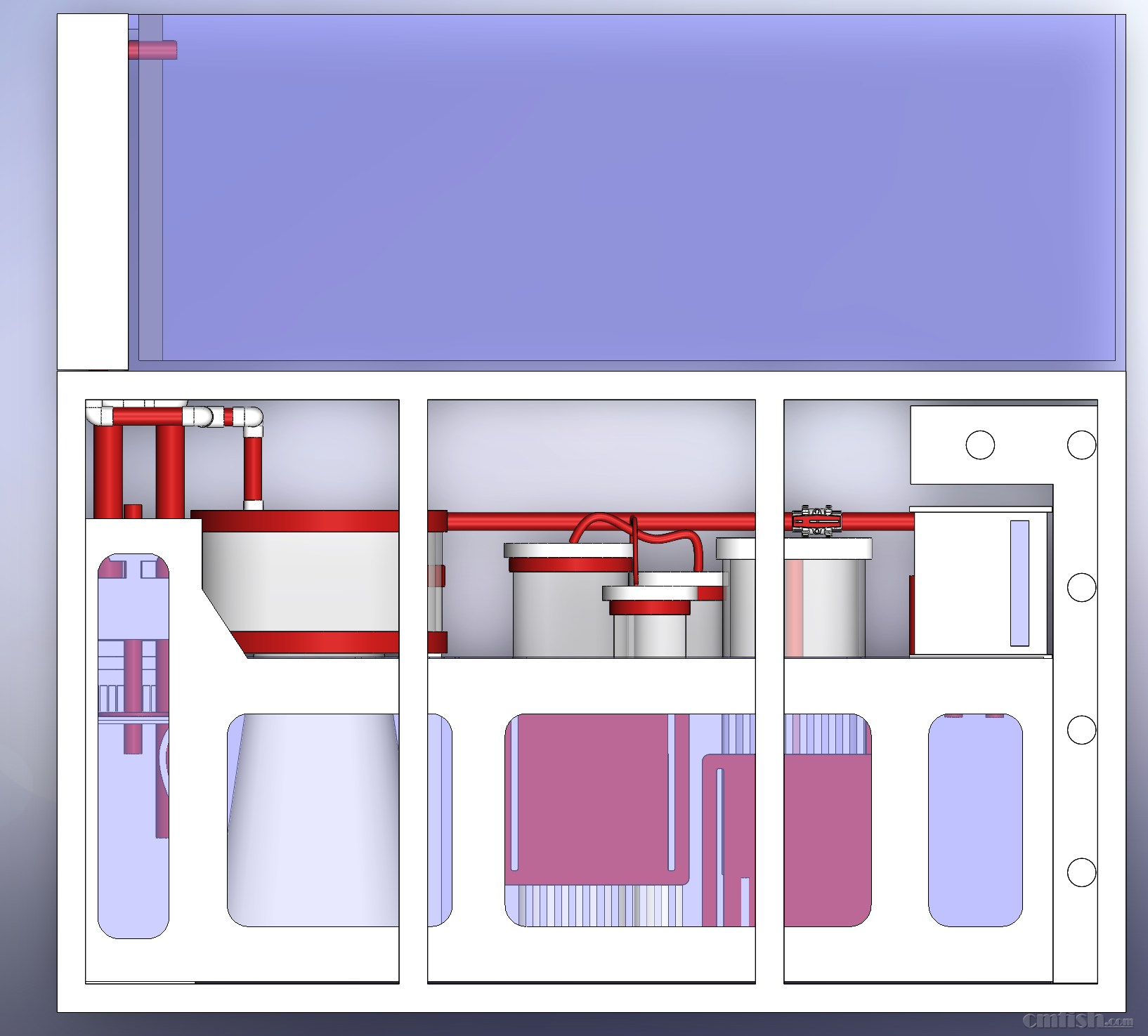

目前初稿设计完成,大家帮忙还需要增加什么?
还没完成部分
1: 双上水留了地方,管件还没画。
2: 装控制器的地方还没太完成。
3:补水的管件还没画。
4:钙反、豆机、生物桶的进水泵还没设计
5.   想弄个神砖箱没地方了,有啥好的意见没。

6. 旁边再弄个繁殖小缸,跟化盐的桶,晚点再画。
整个尺寸:长1500*宽600*高1300     主缸:1350*600*500   水位3
0mm  低缸1380*500*450  整个相当于两个大缸了 水量 大概有630L

铝合金框架,面板用PVC

低缸:      1:滤袋正在滤纸机。
                2:蛋分   400mm*400mm。
                3:钙反   生物桶   豆豆机   泵格  反格泵  可以通水过来。
                4:功能部分:可以放珊 瑚骨  藻缸等等 根据自己需求。这部分的挡板可以变换。根据自己空间大小调整。
                 5:泵  双上水+给钙反设备泵
                 6:补水缸。16L
                 7:控制器 考虑到 变压模块等的 空间存放不足 上面增加了一块体积 存放变压器。旁边放插排、滴定。
设计思路:尽量增加低缸的尺寸  增加体量。可以用于各种系统。水流经过仔细考虑,完全没有问题,没有水流死角。
需要一起团购的,讨论的 可以加群。


preview.JPG     微信图片_20250118092609.jpg



回复

使用道具 举报

53

主题

5830

回帖

8万

积分

海水之巅

Rank: 30Rank: 30Rank: 30Rank: 30Rank: 30Rank: 30Rank: 30Rank: 30

积分
86948
注册时间
2021-12-2
最后登录
2026-6-16
发表于 2022-12-2 12:57:46 来自手机 | 显示全部楼层 来自: 中国
回复

使用道具 举报

39

主题

222

回帖

551

积分

黄金会员

Rank: 4

积分
551
注册时间
2015-3-30
最后登录
2025-2-2
 楼主| 发表于 2022-12-2 18:13:47 | 显示全部楼层 来自: 中国青海西宁
中间害的设计个抽屉放检测试剂的
回复

使用道具 举报

13

主题

112

回帖

447

积分

白银会员

Rank: 3Rank: 3

积分
447
注册时间
2020-8-18
最后登录
2025-8-21
发表于 2022-12-3 07:05:12 来自手机 | 显示全部楼层 来自: 中国江苏
回复

使用道具 举报

0

主题

21

回帖

100

积分

黄铜会员

Rank: 2

积分
100
注册时间
2019-7-19
最后登录
2025-9-20
发表于 2022-12-4 10:39:26 来自手机 | 显示全部楼层 来自: 中国
一套啥价格
回复

使用道具 举报

14

主题

314

回帖

8102

积分

海水星耀

Rank: 18Rank: 18Rank: 18Rank: 18Rank: 18

积分
8102
QQ
注册时间
2015-3-20
最后登录
2026-5-27
发表于 2022-12-4 11:36:21 | 显示全部楼层 来自: 中国河南郑州
上水应该在左边更适合,省去弯头和流量衰减。
回复

使用道具 举报

11

主题

86

回帖

2298

积分

钻石会员

Rank: 15Rank: 15Rank: 15Rank: 15Rank: 15

积分
2298
注册时间
2022-11-18
最后登录
2026-6-11
发表于 2022-12-4 12:01:43 来自手机 | 显示全部楼层 来自: 中国北京
这价格要仰视
回复

使用道具 举报

133

主题

780

回帖

6465

积分

海水星耀

Rank: 18Rank: 18Rank: 18Rank: 18Rank: 18

积分
6465
注册时间
2018-4-12
最后登录
2026-6-17
发表于 2022-12-4 16:53:36 来自手机 | 显示全部楼层 来自: 中国上海
上水和下水换个方向。。。
回复

使用道具 举报

2

主题

386

回帖

2500

积分

钻石会员

Rank: 15Rank: 15Rank: 15Rank: 15Rank: 15

积分
2500
注册时间
2022-3-6
最后登录
2026-2-2
发表于 2022-12-6 15:29:23 | 显示全部楼层 来自: 中国青海
学习了
