本帖最后由 Maximilian 于 2016-10-24 16:34 编辑
前后忙碌了近一个月，这周总算是闲下来了，其实可说的内容很少，因为大块的工作已经完成，剩余的都是一些接线、焊接头的细碎工作，费神费时。{:2_99:}

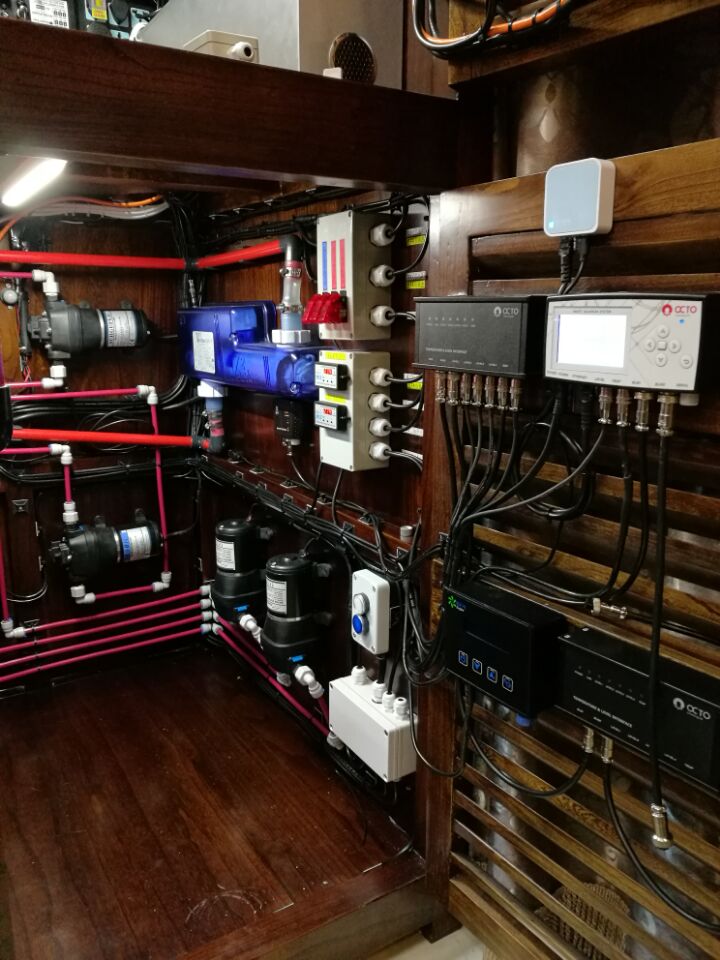

目前完工程度已超过90%，二代智星系统非常适合楼主这种门板安装的形式，美观且便于操作。

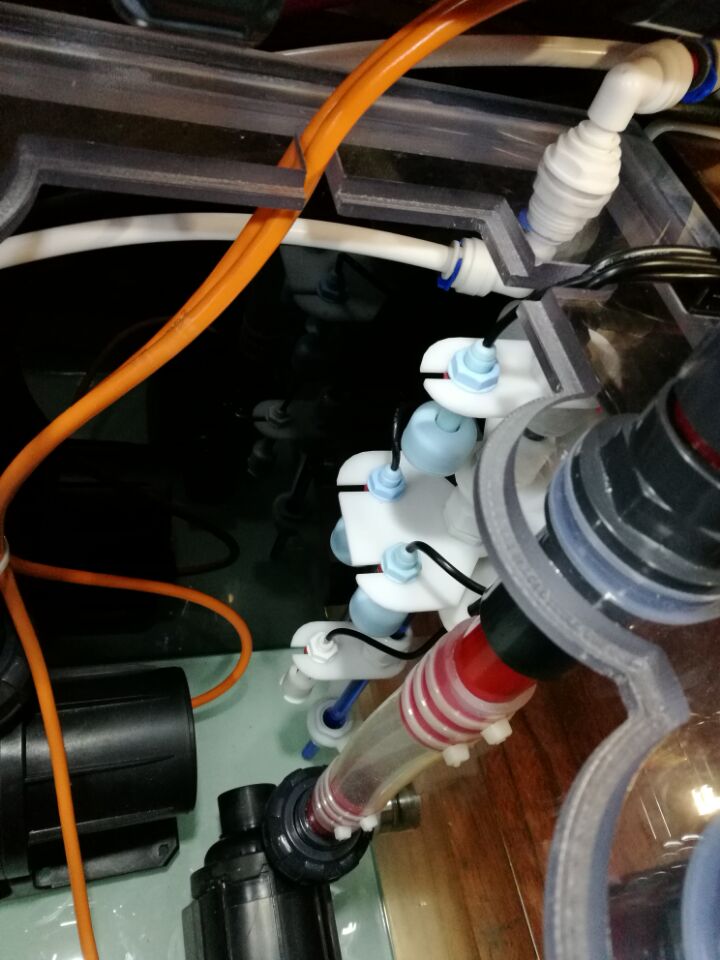

水位探头已全部到位，浮子探头的技术含量不高，大部分品牌的材质也都适用于海水环境，所以楼主没有用智星官方的探头，全部自己焊。

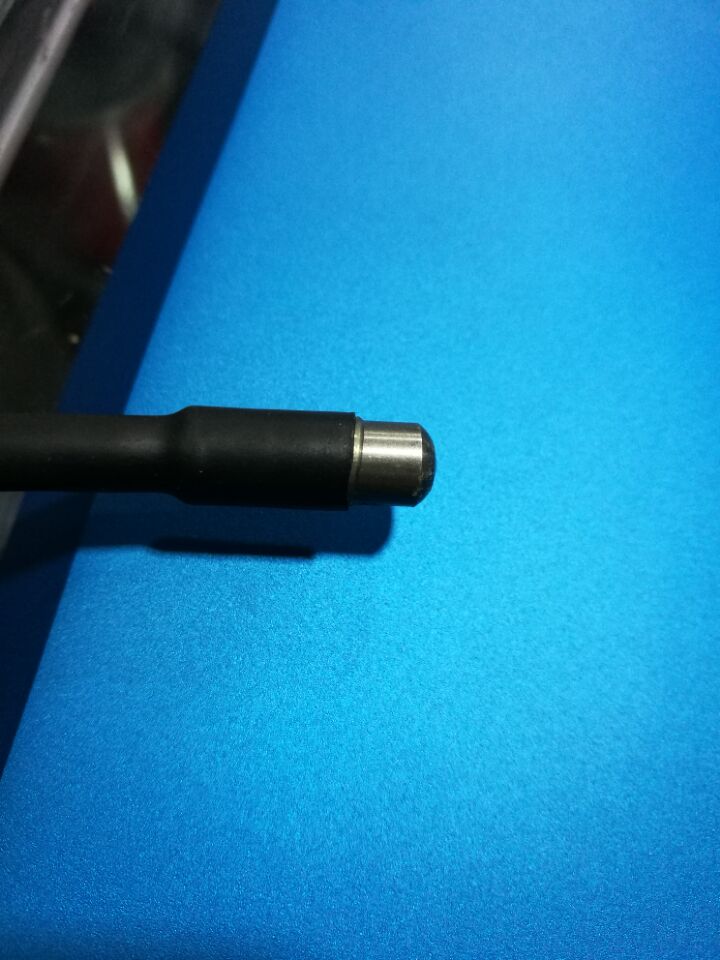

智星的温度探头还是很不错的，钛合金封装，看着很靠谱。

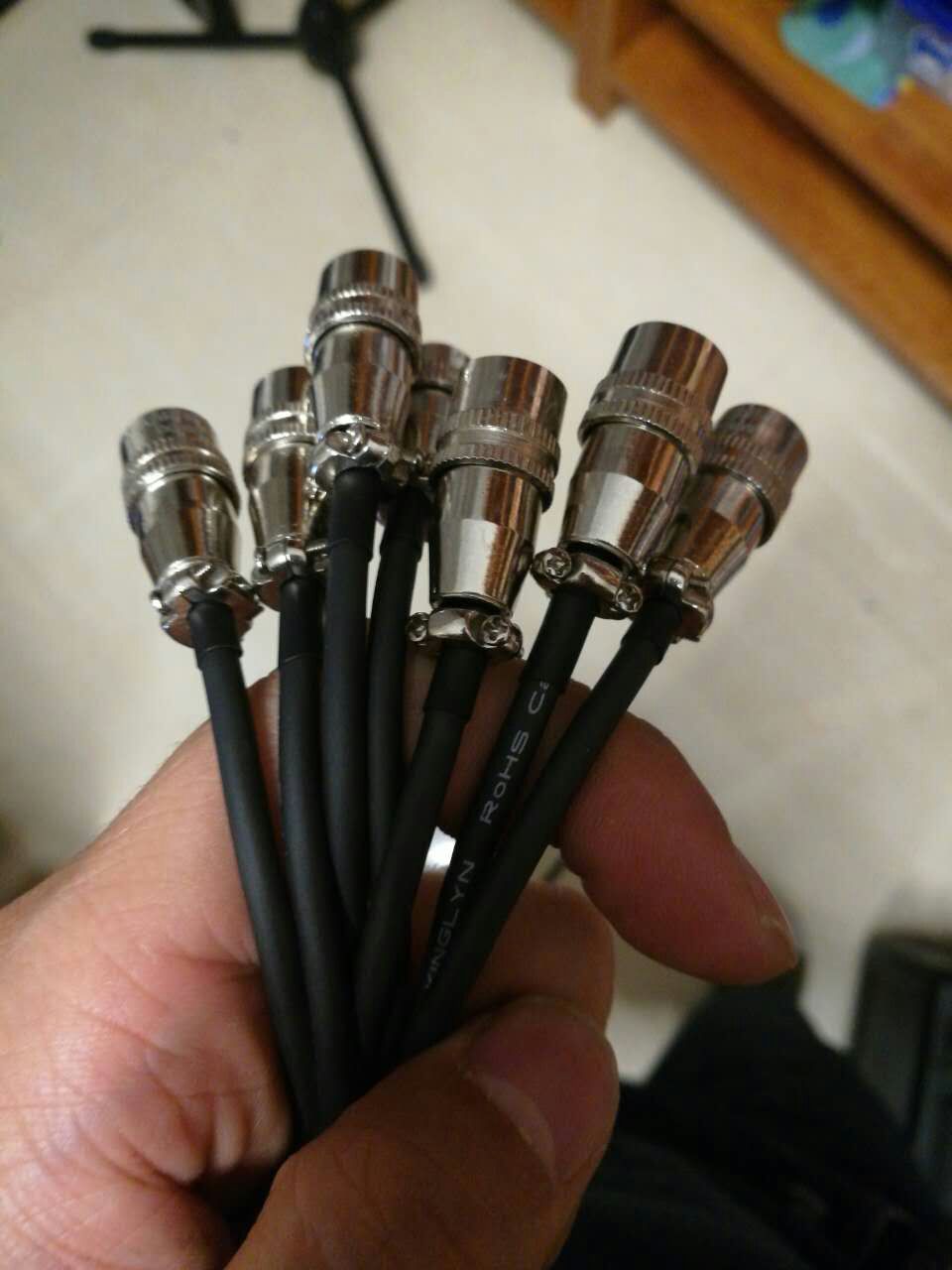

楼主这段时间的焊接技术突飞猛进，曾经半个小时焊不好一个头，现在一小时已经能焊一把了。{:2_48:}

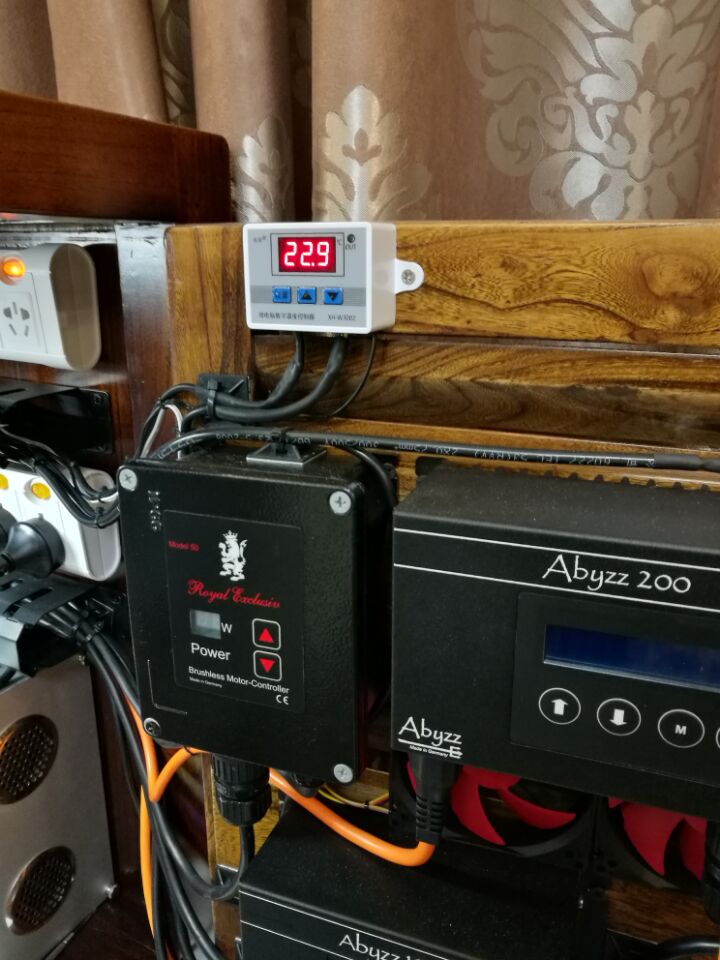

给适配器铝箱和柜门上的散热风扇装了温控，便宜好用。

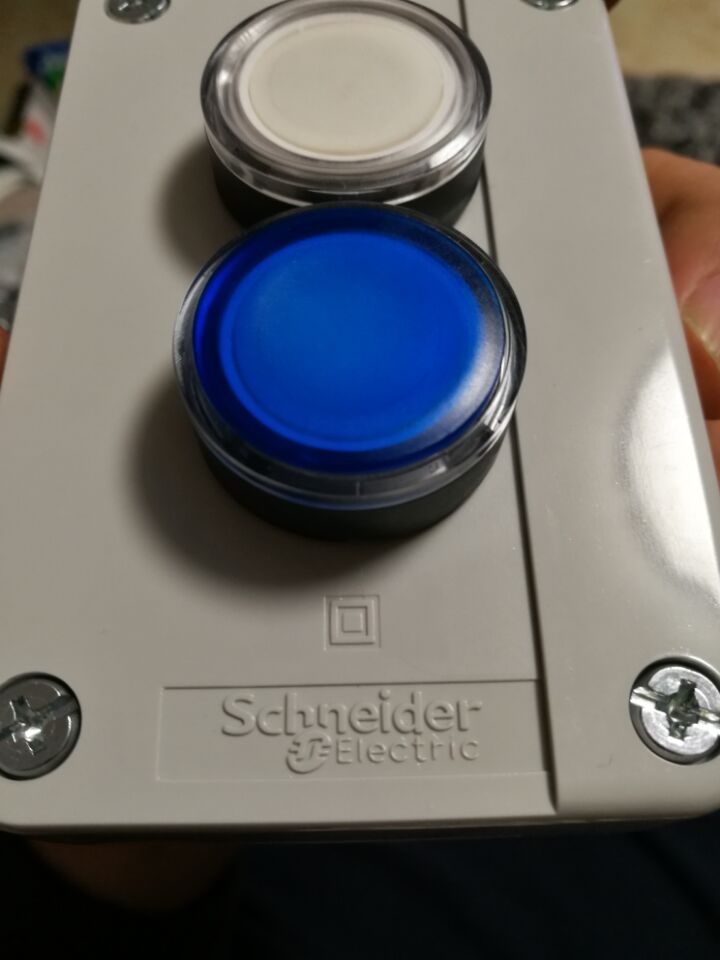

施耐德的自复位开关用于手动添加淡水、海水（手动调节盐度，平时都是自动补水换水），用智星水位探头进行关联，水位超限自动断电，避免了开关失效或人为误操作的风险。

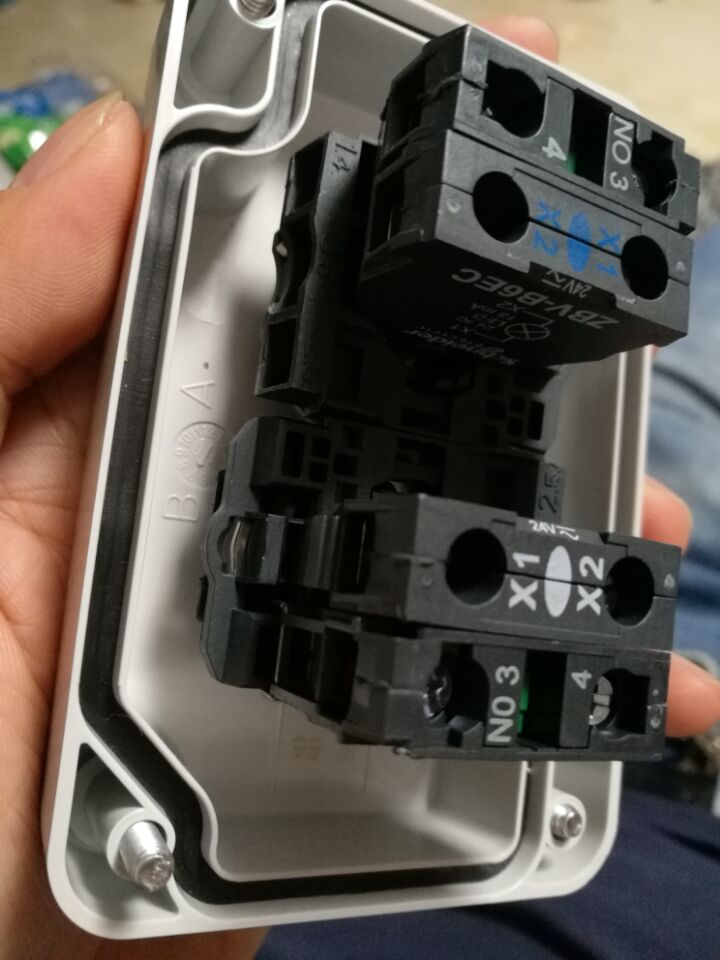

按钮做工非常不错，配套的盒子做工也很扎实。

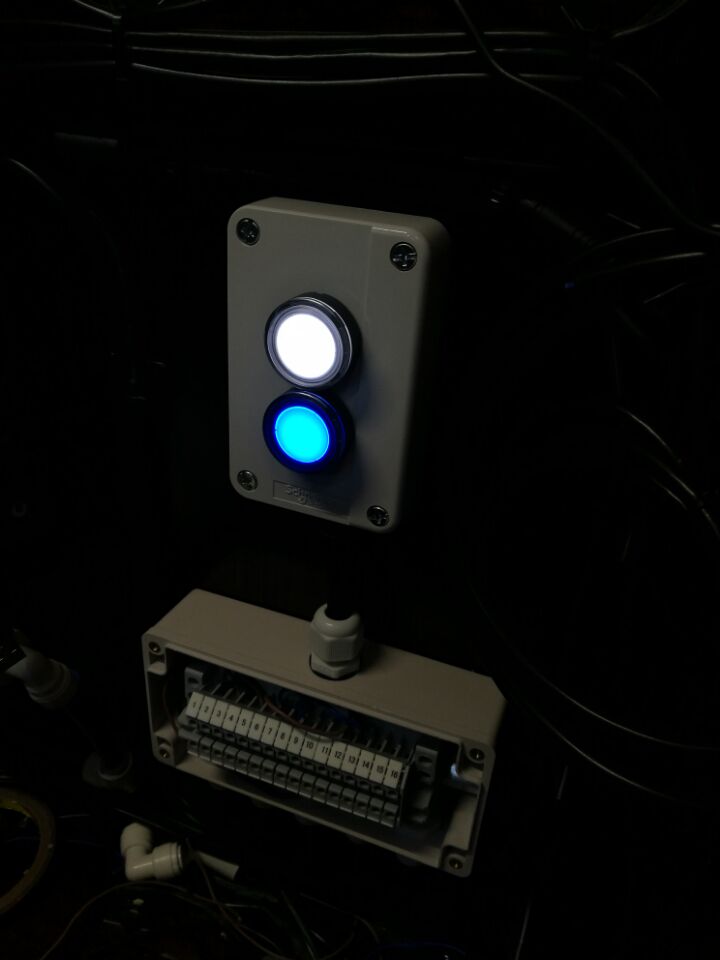

蓝色海水，白色淡水。

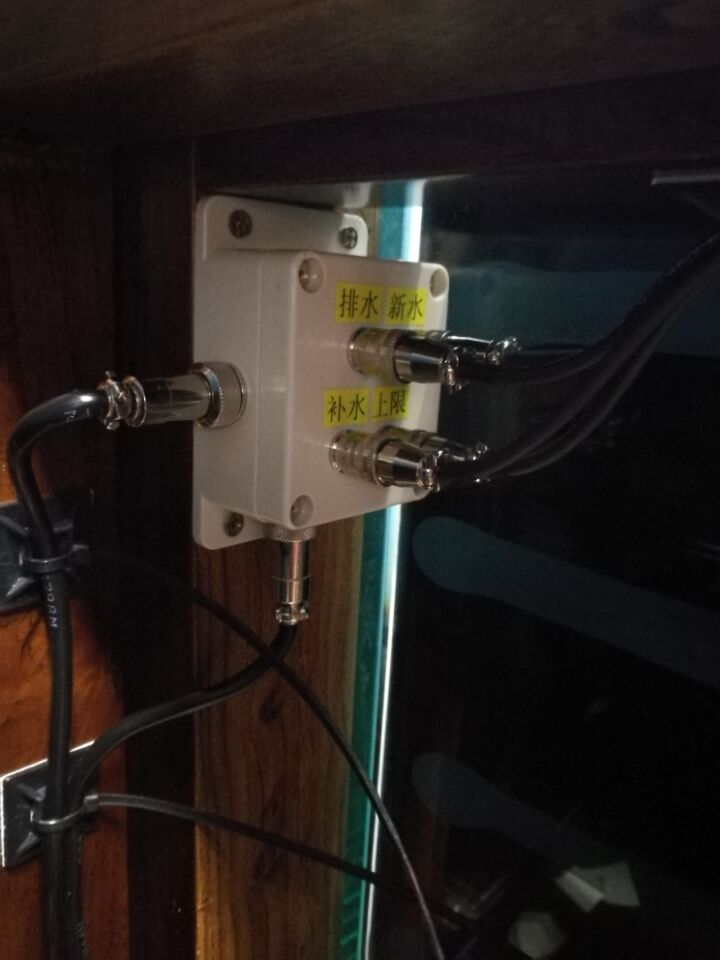

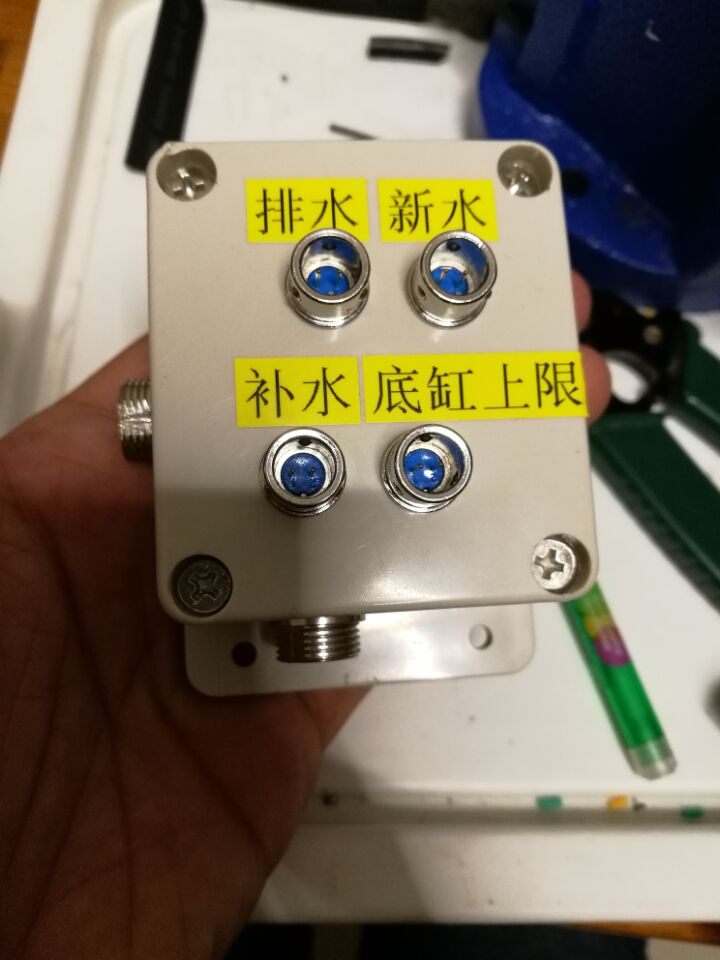

在楼主的设计里，设备柜和主缸底柜是可分离的，这样做的目的是为了在特殊情况下给维修腾出的空间，所以在两个柜子的连接位置就需要做一些接口。比如这个水位的集线盒：
在需要分离的时候，拔掉两根4芯的总线即可。为什么不用一个8芯接头呢？原因很简单，针太密太小，焊技有限。{:2_44:}
|
