第二弹日本DC泵改潜水泵

mnbx · 发表于 2015-7-5 13:17:13

pcqysq 发表于 2015-7-4 17:12
我有两个闲置的水泵，一个海利潜水泵，一个日生的干泵。先说海利吧，结构跟你上面图片中彩虹的结构类似， ...

谢谢兄弟！

海利的泵其实应该是不错的，我有一个用在比较关键的热水循环上面（冬天用暖气通过不锈钢换热器和温控器给鱼缸加热，用了三年了，很稳定可靠，很省电）海利水泵也是我见过的唯一有认真标注出排量和扬程曲线图的国产泵企业，其他诸如宗X、创X、等也有标出，但我感觉那是假的，虚标唬人的。就是海利的泵功耗大些，可能是没有虚标吧。海利的泵如果还好用的话，您还是自己用吧，毕竟一个泵也好几百元。但如果已经不能用了，我还是乐于接受。

至于您说的日生干泵，我知道是什么电机，所以谢谢了。

pcqysq · 发表于 2015-7-5 14:16:51

mnbx 发表于 2015-7-5 13:17
谢谢兄弟！

海利的泵其实应该是不错的，我有一个用在比较关键的热水循环上面（冬天用暖气通过不锈钢换 ...

哈哈！不客气！海利的泵的确好用，这个我一直干用的，非常静，发热也很低，干用用手摸机身部分基本没感觉（跟室温一样）上个月不转了。但拆开轮叶盖通电转子能转，装上盖又不转了。你不介意就送给你吧（有意可私信地址给我）！我闲着也是闲着，最后也是当垃圾处理！至于日生嘛！泵是能转的，但噪声特大，我判断是轴承坏了，因为不通电用手拨后面的散热风扇都很费劲才能转动。而且发热非常大，手摸上去很烫手，两秒必须松手要不可能会给烫伤，估计有70度左右。你认为是轴承问题吗？

mnbx · 发表于 2015-7-5 15:43:26

pcqysq 发表于 2015-7-5 14:16
哈哈！不客气！海利的泵的确好用，这个我一直干用的，非常静，发热也很低，干用用手摸机身部分基本没感觉 ...

日生的泵估计是轴承磨损大了（换两个进口轴承就好了,轴承都是标准的，拆下来看型号对照着买，只要精度够用就行，没必要买特别贵，），日生的这个泵，应该是磁力泵，电机部分和泵室应该是通过磁力连接，中间隔绝防止液体进入电机部分，你可以试一下：如果单独拨动叶轮转，电机部分和叶轮部分不是同步的硬链接，那就肯定是这种类型了。

其它已经私信你了。

pcqysq · 发表于 2015-7-5 16:49:06

mnbx 发表于 2015-7-5 15:43
日生的泵估计是轴承磨损大了（换两个进口轴承就好了,轴承都是标准的，拆下来看型号对照着买，只要精度够 ...

对的，日生泵是磁力泵，我把所有螺丝拧开但就是不能把电机部分分开，估计是一种卡扣式的设计。本人技术有限始终打不开，所以一直没法看到轴承和线圈的那部分！还望指教……

mnbx · 发表于 2015-7-5 17:02:07

本帖最后由 mnbx 于 2015-7-5 17:06 编辑

pcqysq 发表于 2015-7-5 16:49
对的，日生泵是磁力泵，我把所有螺丝拧开但就是不能把电机部分分开，估计是一种卡扣式的设计。本人技术有 ...

参考一下这张图，应该能装就能拆，不行用振动的办法，先敲打一下，找条缝隙用起子赛进去翘翘，灌胶的可能性应该不大。
兄弟多大的缸啊，竟然用得上这种泵？

而且这种用金属轴承的泵，电机轴承只能通过润滑脂来润滑，毕竟水族用的是24小时x 365天，不像水族用的潜水泵，轴承通过水润滑设计合理的话寿命要长不少。

pcqysq · 发表于 2015-7-5 17:24:22

本帖最后由 pcqysq 于 2015-7-5 17:25 编辑

mnbx 发表于 2015-7-5 17:02
参考一下这张图，应该能装就能拆，不行用振动的办法，先敲打一下，找条缝隙用起子赛进去翘翘，灌胶的可 ...

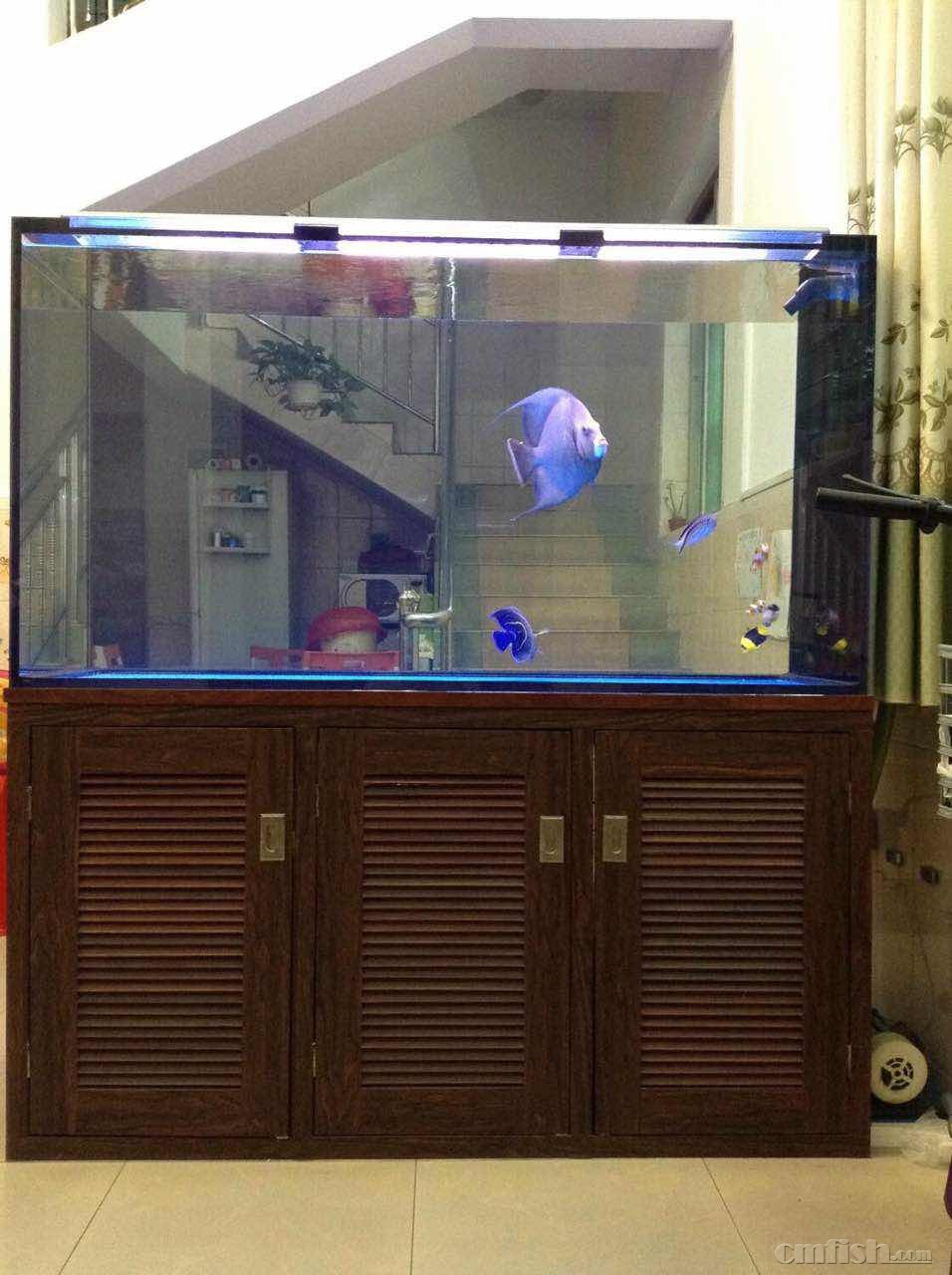

对！跟这个类似，但绿色部分的中间有一圈缝，绿色部分还能分开两部分的，但就是打不开！我缸800L这个日生的好像是120w的，我喜欢它扬程、流量够大，我这缸没上造流，鱼便基本不会堆积角落。后来因为噪声太大就换了个海利的12000流量（估计有虚标）！我找了张老图（看图右下角），我喜欢外置泵是因为泵跟水没有热交换！我没上水冷基本能保持水温不超过30度。

pcqysq · 发表于 2015-7-5 17:35:08

本帖最后由 pcqysq 于 2015-7-5 17:41 编辑

mnbx 发表于 2015-7-5 17:02
参考一下这张图，应该能装就能拆，不行用振动的办法，先敲打一下，找条缝隙用起子赛进去翘翘，灌胶的可 ...

仔细看了下你提供的图，可能我一直错误理解了结构，绿色外壳前的是磁铁估计能直接从那个里分离。我一直错误的认为从绿色壳中间的缝拆开。回家再仔细看看！感谢你提供的图片！
PS这种泵也很耐用，我用了两年了，平时基本半年拆开清洗一下转子仓，顺便滴两滴机油到电机部分（但估计油到不了轴承）正如你所说要打开摸润滑脂才行。现在还能用的，就是噪声越来越大！而且发热量不正常，估计摩擦发热厉害！

mnbx · 发表于 2015-7-5 19:11:50

本帖最后由 mnbx 于 2015-7-5 19:27 编辑

pcqysq 发表于 2015-7-5 17:35
仔细看了下你提供的图，可能我一直错误理解了结构，绿色外壳前的是磁铁估计能直接从那个里分离。我一直 ...

对于我来说，噪音才是问题，热交换不是问题，1000元就搞定了，况且你把水泵的热量高估了，效率越高的泵发热会越低的道理应该很好理解，我测试了一下，我改的小日本的那个泵，按陆泵安装方式，长时间运行手摸也就50度左右，那是在空气中散热差，放到水中没多少热量的：

1）收个二手1.5匹的进口空调室外机，不要变频的，要老的那种三菱、大金、松下的很便宜。
2）买个钛炮
3）买个固态继电器，有几种类型的，有的种类不能用，可以到欧姆龙官网查固态，有很多说明（我用的是这个OMRON 欧姆龙固态继电器G3PA-260B-VD，买的二手的，所以个头有点大60A的，但是便宜好用、带保护、比较适合用在空调类的感性负载上）也可以用别的，但是建议用二手的进口货，不要买国产新的。你要用的话，我可以送你一个，带好散热器的。
4）买个温控器（建议用西法TC-05B温控仪）精度比较高，再买个小泵电源连接到温控器，用硅胶管连接小泵到钛炮，这里可能需要diy一下，钛炮的进出水管太粗了，得想办法买合适的PVC转接头转一下。
5）找修空调的将空调室外机安装到室外，并用全铜管连接到钛炮蒸发器上，抽真空加F，加连接固态继电器，最后连接到温控器。（要是嫌麻烦直接买个一匹的新空调，买一匹的钛炮，钛炮连接空调的的进出铜管可能有一根要焊接转换一下，便宜的空调1200的就行，就要定频的，空调安装时直接别装室内机，让安装人员连到钛炮上面，这样就可以省下安装费，空调电线费、加F的费用，然后室内机再卖掉，我就这样做的）

最后你就享受吧，一点声音都没有，降温快的了得，我80的草缸10分钟降一度。

当然得考虑美观和方便问题，要是鱼缸隔墙就可以安空调就可以，鱼缸要在房子中间，那就存在管路和钛炮的安放问题了。

我的钛炮降温的办法已经平稳运行两年多了，非常可靠，而且费不了多少电，一天总共加起来也运转不了一小时。

pcqysq · 发表于 2015-7-5 19:53:06

mnbx 发表于 2015-7-5 19:11
对于我来说，噪音才是问题，热交换不是问题，1000元就搞定了，况且你把水泵的热量高估了，效率越高的泵 ...

感谢你的建议，出于美观和作用的考虑暂不打算上水冷，因为我只养鱼没珊瑚最高温30度完全可以接受了！你说得对，现今潜水泵的发热量也低很多了，我七年前开始玩海水，当时受淡水影响，淡水用创星MP系列发热厉害基本夏天就是34度，所以配置泵时转向了干泵。而且渐渐也倾向了噪声的考虑，所以现在我也是用潜水泵。只是看到你发帖子讨论泵，而且十分专业才冒昧请教，顺便学习一下，看能否把闲置了两年的日生修好！感谢！

mnbx · 发表于 2015-7-6 08:28:10

pcqysq 发表于 2015-7-5 19:53
感谢你的建议，出于美观和作用的考虑暂不打算上水冷，因为我只养鱼没珊瑚最高温30度完全可以接受了！你说 ...

谈不上请教，我也是最近有兴趣才在网上查了些资料，原来也不是很了解。

查了一下IWAKI的磁力泵，感觉也不是多贵（可能不是日本原装是合资的）根本划不着买国产的仿IWAKI的泵，这种IWAKI泵MD系列的我看了一下数据，和彩虹泵差不多排量和扬程的泵，作对比的话效率不高（如果两个品牌数据都没有虚标的话），应该是电容运转电机，这种电机发热量应该还是有些的，毕竟效率在那摆着的。但搜了下帖子，的确有人说IWAKI的磁力泵温度不高，温而已。

另外在淘宝上看到商家资料里有介绍这款泵的工作原理和结构名称，涉及广告所以PM给你了，有兴趣的话可以看看。

pcqysq · 发表于 2015-7-6 09:02:39

本帖最后由 pcqysq 于 2015-7-6 09:12 编辑

mnbx 发表于 2015-7-6 08:28
谈不上请教，我也是最近有兴趣才在网上查了些资料，原来也不是很了解。

查了一下IWAKI的磁力泵，感觉 ...

这个IWAKI兄弟可能不太了解了，早在六七年前IWAKI泵只有原装鬼子货（据我了解），而且国内不好找，我也是在HK见到有玩家用才了解到的，我没记错的话当时接近2000港币（当时汇率可不是80哦）！后来这些年才在国内代工。后来在网上搜索“磁力泵”发现日生也有类似的产品，综合考虑性价比和售后就买日生了，至少坏了找个配件都好找吧！当然这类产品说得难听点就是山寨，但既然IWAKI没有专利技术那么任何人都可以冒仿。只要用料对得起价格就总会有市场的，市场经济嘛！总不能说奔驰发明了四个轮的汽车后其他四个轮的汽车都是山寨吧？（个人观点）当然鬼子货就是鬼子货，两个数据对比效能比日生高。谢谢你提供的链接，现在的确便宜不少了！

mnbx · 发表于 2015-7-7 12:43:45

说得对，磁力泵着实不太了解，没使用过，感觉磁力泵一般都是用在比较大的缸上面，可以排量满足要求，红龙、abyzz A400价格太昂贵了，另外因为磁力泵好像针对的是化工原料输送，扬程一般也比较大，在节能上和噪音、功率体积比上要求不高，个人感觉一般2m以内的鱼缸是没必要考虑的。

磁力泵看结构和电机类型应该是比较耐用的，电容外置，坏了换就几块钱，除了轴承我说不上，毕竟滚珠轴承几乎24小时连续运转，可靠性到是有的，不好的时候会增加噪音，但这不是问题，换个轴承很简单的事。

pcqysq · 发表于 2015-7-7 17:30:18

mnbx 发表于 2015-7-7 12:43
说得对，磁力泵着实不太了解，没使用过，感觉磁力泵一般都是用在比较大的缸上面，可以排量满足要求，红龙、 ...

嗯！对的，是工业用泵。所以我之前说不好找，水族市场根本没有销售的。但我发现台湾和香港特别多玩家用这类型的泵。特耐用，有玩家用上十年的。当初我选择还有一个很重要的因素，就是管路的考虑！这类外置泵对管路的设置是很理想的，我用一个90度和一个45度的弯头就能完成上水管路。对比用潜水泵少了至少一个弯头。弯头对管损的影响相信不用我多说了吧？我看了你几篇帖子，你好像忽略了这个管损。有很多鱼友的管路设置很不合理的，例如左边上水，上到缸面又走到主缸右边才是出水口。这样的管损很大，而且对泵的耐用性是有影响的。所以这样设置一对比商家的数据就觉得虚标了不少！其实这个也不能说商家不厚道（当中肯定会有混水摸鱼的商家这个不提也罢），商家给的都是实验室数据，这个跟手机的电池续航时间是一个道理的。所以一直以来我的想法是商品这东西我不能改变，但管路我是可以改变的，只要管路合理，泵还是很耐用和高效的。呵呵！好像离题了！技术学识有限不能围绕主题展开讨论，请见谅！

mnbx · 发表于 2015-7-8 09:18:22

本帖最后由 mnbx 于 2015-7-8 09:37 编辑

没有离题，就是单纯的探讨学习，弯头对管损的影响我也考虑过，并在其它论坛里对我的鱼缸生产厂家提过建议，不过人家没当回事，帖子在这：http://bbs.myarowanas.com/forum.php?mod=viewthread&tid=544836&extra=page%3D2不是这个论坛的（我说过我没玩海水鱼）

我也怀疑管路设置水阻大的话可能会对水泵衰减产生影响，但不知道原理，所以不好随便说。

另外我改的这个泵昨天已经灌封了，明天试水，到时候上图片吧，不过这次可能没弄好，上修的那个DC-10000泵剩余的环氧树脂不多了，所以中间加了一些硅酮胶充数，结果硅酮胶和RVVP材质的电线（网上找了几天，不好找8芯以上的专用的天然橡胶和氯丁橡胶防水电缆了，就只好凑合用家里现有的8芯RVVP材质的电缆）胶结非常好，但我没想到硅酮胶和环氧树脂完全不粘，和塑料也完全不粘（偷懒了，没做实验），管他的反正24V供电出不了大事，下水后要是时间长了要是绝缘电阻下降的话拆了重新再灌封吧，电机内部我用的导热硅橡胶灌封的，就算进水应该也进不到电机转子和线圈部分。

pcqysq · 发表于 2015-7-8 13:52:30

本帖最后由 pcqysq 于 2015-7-8 13:54 编辑

mnbx 发表于 2015-7-8 09:18
没有离题，就是单纯的探讨学习，弯头对管损的影响我也考虑过，并在其它论坛里对我的鱼缸生产厂家提过建议， ...

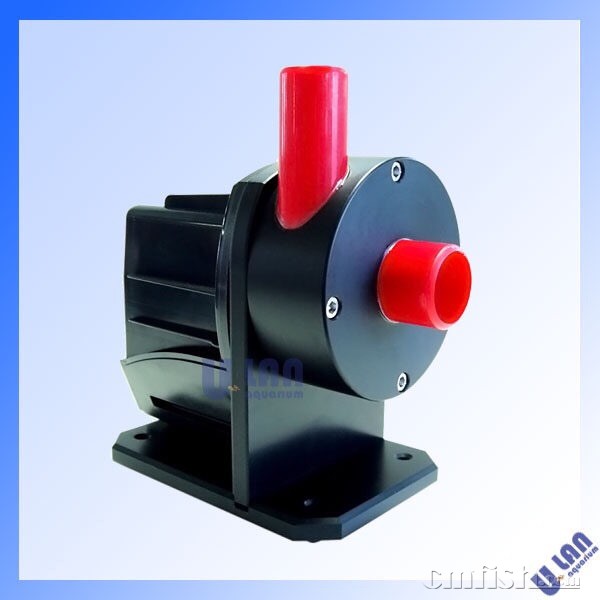

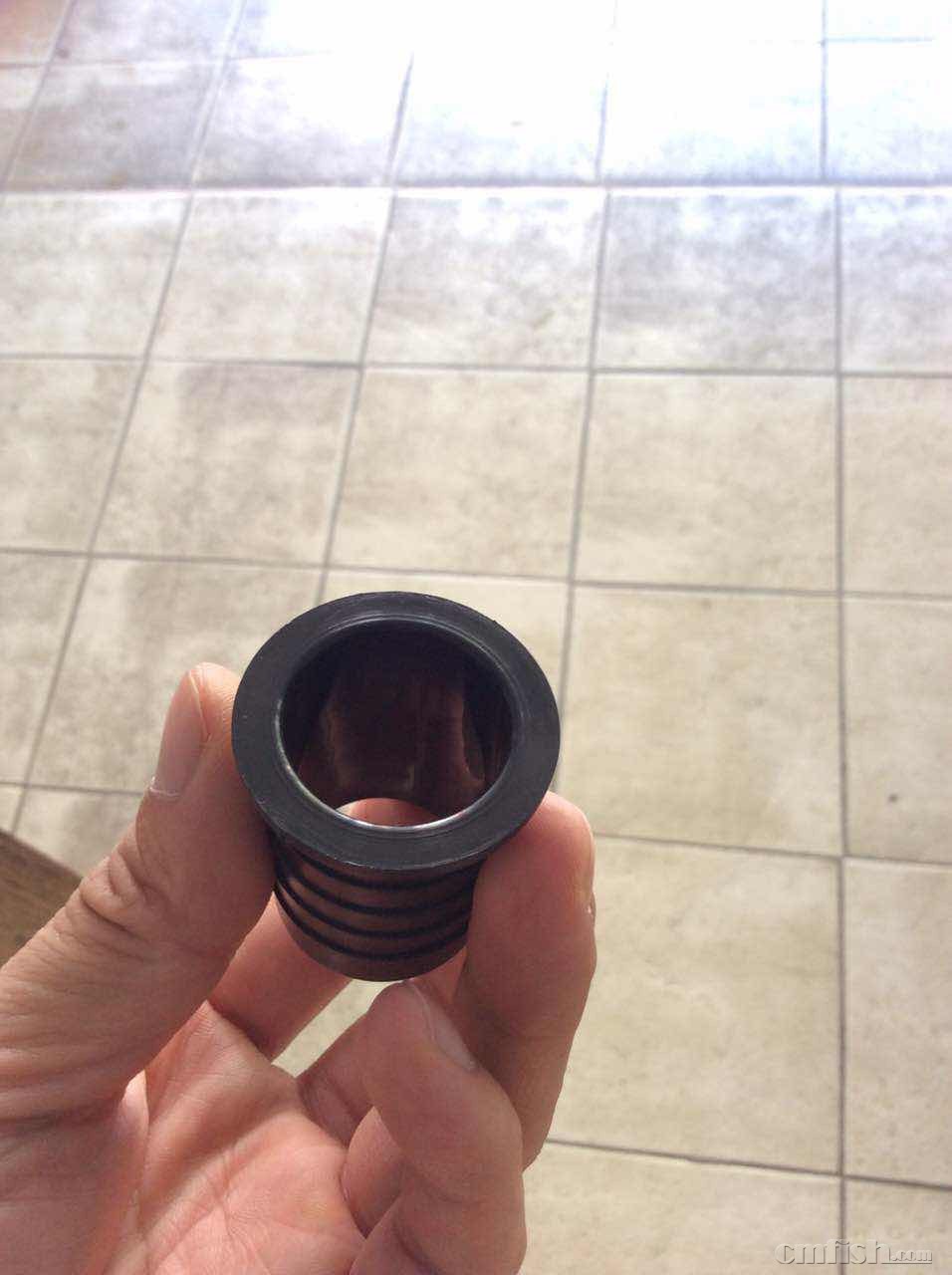

哈哈！帖子浏览了一下，海不海水没多大关系，海水也不见得高大上了多少。这个硬件配置海、淡水一样的。你的经历和我的一样！至于对泵的影响我想跟心脏的搭桥手术是一个道理的！血管的畅通与否直接影响心脏。（个人理解）我学识有限要是硬要找一些理论依据来支撑这个观点我想会不会跟流体力学或者说汽车有个风阻系数这个又会有个管阻系数呢？哈哈！（随口而说，见笑）但这个阻力真不能忽视，看下面三张图，我发现两个高端水泵的出水设置都是直接出水的，而国产水泵99%还是图三的配件作为出水。这样一对比相信外国的工程师在研发时就考虑到这个阻力了。图三那一圈5mm的边阻力可不少呀！我的解决办法是弃用商家的配件，用PVC管上车床把管内壁车成“喇叭”状，然后直接跟泵粘合在一起。现在水流顺畅多了，至于对泵的耐用性有没有帮助还要用时间证明。

mnbx · 发表于 2015-7-10 11:25:57

本帖最后由 mnbx 于 2015-7-10 12:15 编辑

更新一下：

今天已经试水了，暂时没有问题，就是功耗大了点，开到56W才能平衡到前面修的DC-10000的水位（DC-10000功率43W就可以达到），原因应该是这个日本泵叶轮设计偏向扬程，排量小的原因。

说下大概的感觉，声音还是比较小，尤其是开到最高转速，声音不像国产泵低速到中速还行，高速声音就大了些，估计国产泵还是动平衡没处理好吧。

另外在泵的前面进水处开了一个洞，降低了水阻，所以现在56W就可以达到开洞前的75W效果（维持同一水位）。

彩虹小羊 · 发表于 2015-7-10 23:15:23

做双泵上水？

mnbx · 发表于 2015-7-11 20:28:44

彩虹小羊发表于 2015-7-10 23:15
做双泵上水？

没做，不是海水鱼，没必要。

qinhuage · 发表于 2015-12-21 15:17:05

pcqysq 发表于 2015-7-4 17:12
我有两个闲置的水泵，一个海利潜水泵，一个日生的干泵。先说海利吧，结构跟你上面图片中彩虹的结构类似， ...

大侠怎么联系你，我有一个彩虹MP4500转子折在里面了

qinhuage · 发表于 2015-12-21 15:18:36

mnbx 发表于 2015-7-10 11:25
更新一下：

今天已经试水了，暂时没有问题，就是功耗大了点，开到56W才能平衡到前面修的DC-10000的水位 ...

大侠怎么联系你，我有一个彩虹MP4500转子折在里面了

sniper · 发表于 2016-1-6 19:43:25

楼主留个联系方式，我有泵坏了想你帮忙修理下
