代码简单说明一下：
1、PWMfrequency 这个变量是PWM的频率的； 变量的值要大于100，否则灯光闪烁肉眼可见。
2、useTask 这个变量是led光谱和日出日落设定的；
#0620003000000000000001002000 “#”分隔的一段字符串代表一个调光时间点（我们这次写了个8路的，16路的以此类推）
#0620 代表时间 06：20 触发调光
003后面的每三位代表一路LED的亮度（0-100，本身这个PWM芯片是0-4095。中间准换了一下，大家需要这个精度4096级调光在自行修改代码吧）

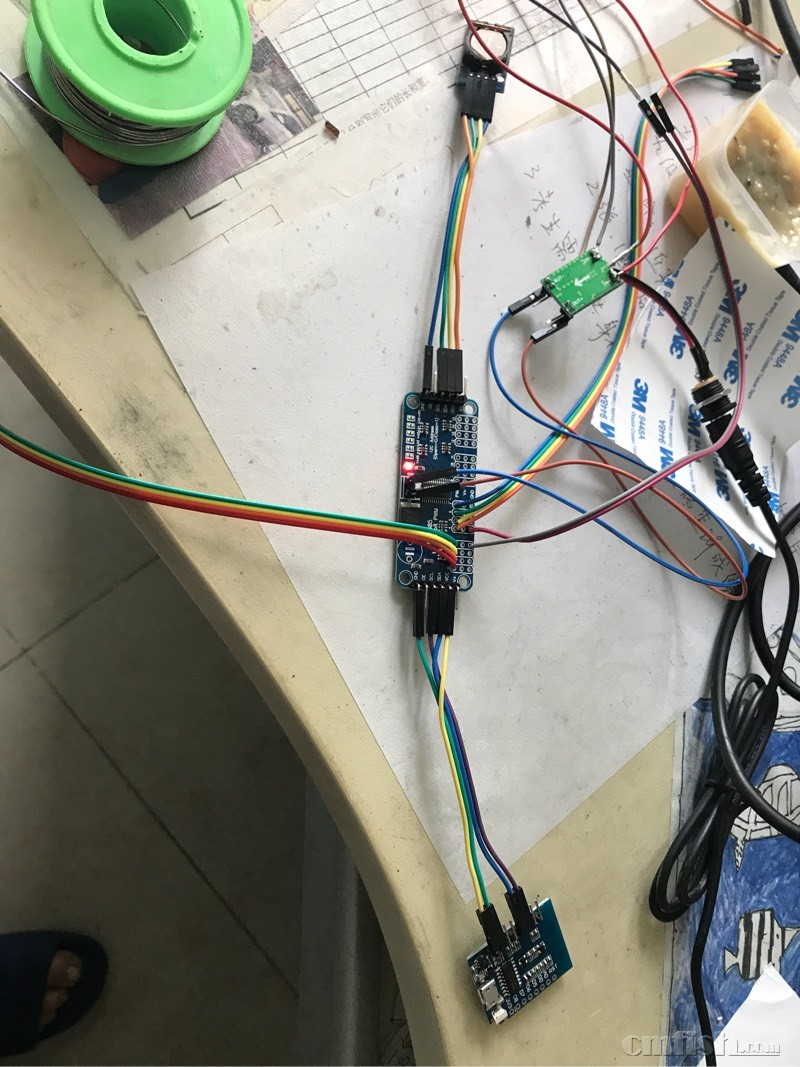

3、uint8_t ledpin[8] = {14, 15, 6, 7, 8, 9, 10, 11}; 这个是PWM输出IO口的数组，对应PWM那块板子上的编号，这个上面的顺序对应上面具体的设置。

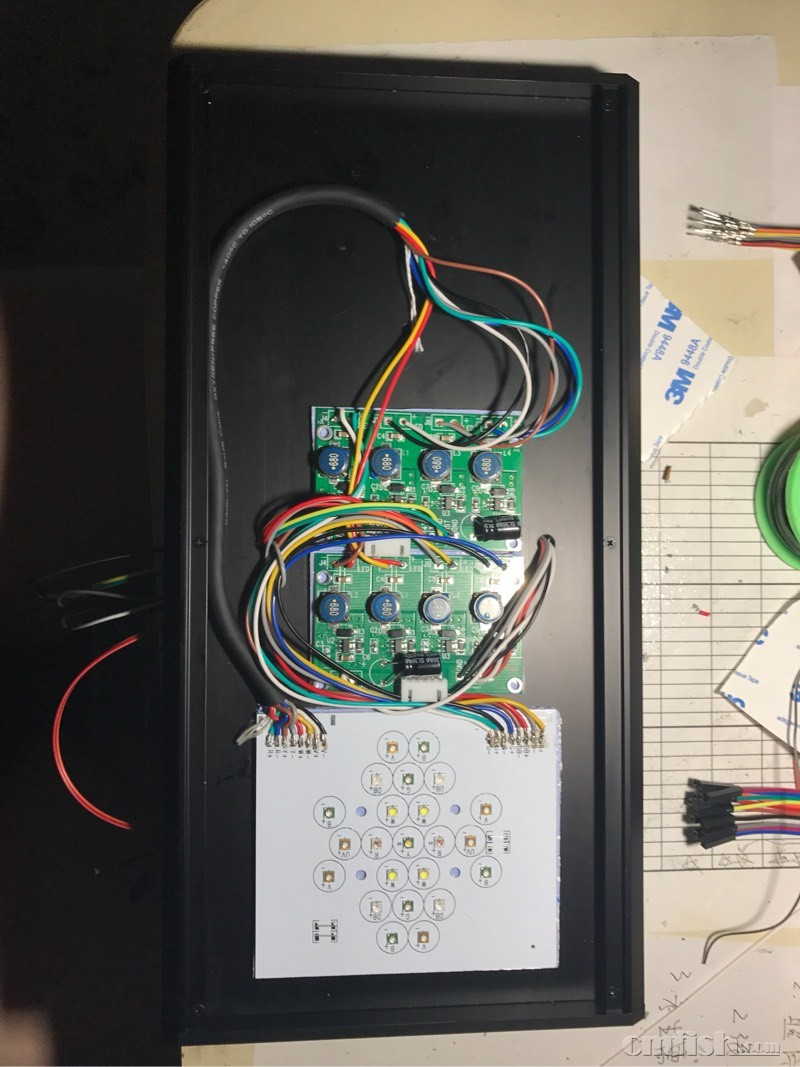

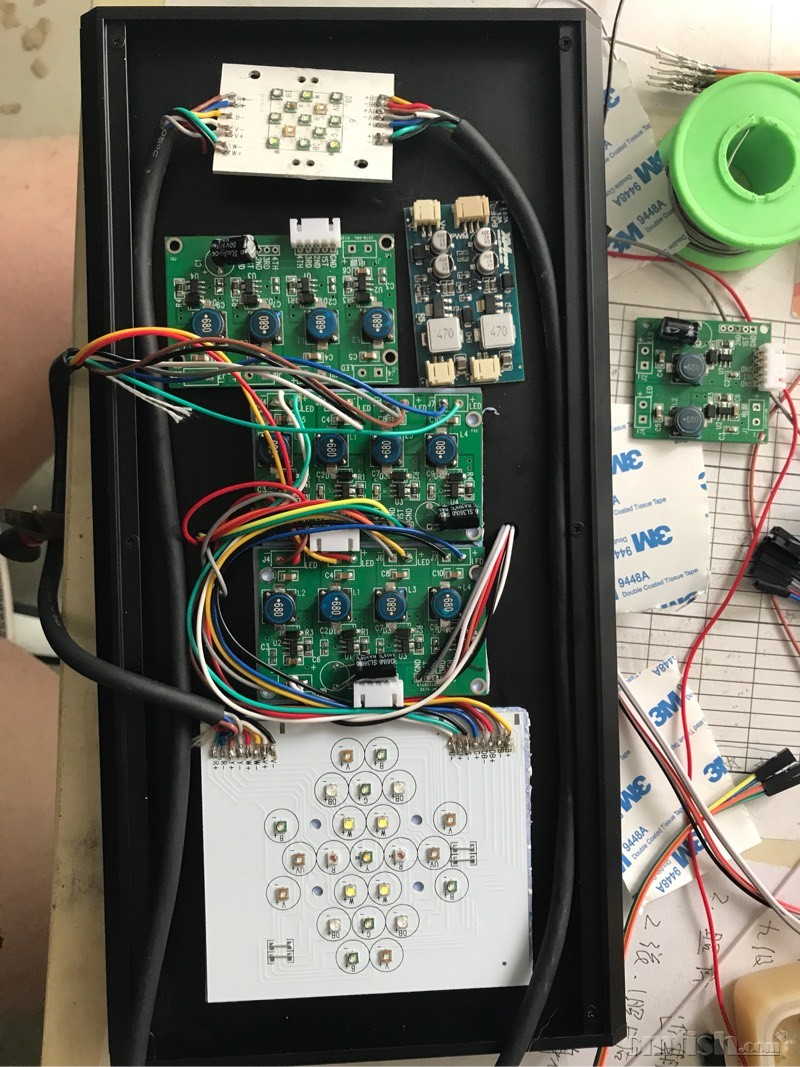

顺序可以自己调整。调整好记得接驱动模块时，必须是刚刚你在数组中设定的。（驱动模块目前都是根据LED驱动IC厂家提供的标准电路做的，我觉得没有必要DIY了。一般10块一路30W）
举例：
#0620
003 14口 LED输出功率 3%。
000 15口 LED输出功率 0%。
000 6口 LED输出功率 0%。
000 7口 LED输出功率 0%。
000 8口 LED输出功率 0%。
001 9口 LED输出功率 1%。
002
000
|
|
