谁说灯痴只会D灯，这次我D个滴定试试

whoo · 发表于 2017-7-23 13:37:51

膜拜大神

子非鱼1984 · 发表于 2017-7-23 16:04:34

楼主真闲

proE或者UG用不用的？

gmssgmp · 发表于 2017-7-24 00:41:39

子非鱼1984 发表于 2017-7-23 16:04
楼主真闲
proE或者UG用不用的？

不闲

不用

gmssgmp · 发表于 2017-7-24 00:42:46

whoo 发表于 2017-7-23 13:37
膜拜大神

谢谢支持

gmssgmp · 发表于 2017-7-24 09:14:29

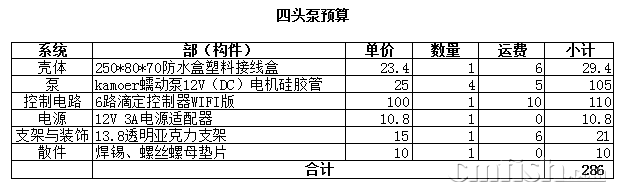

12V3A电源下单

gmssgmp · 发表于 2017-7-24 11:39:10

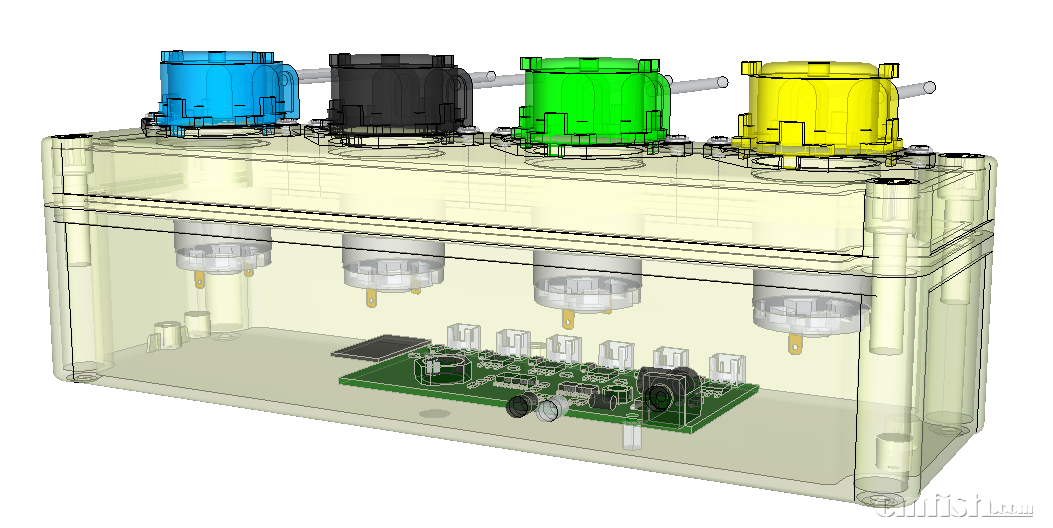

一比一比例的控制线路板模型也有了，现在可以着手在三维模拟空间里做滴定了。

gmssgmp · 发表于 2017-7-24 12:18:07

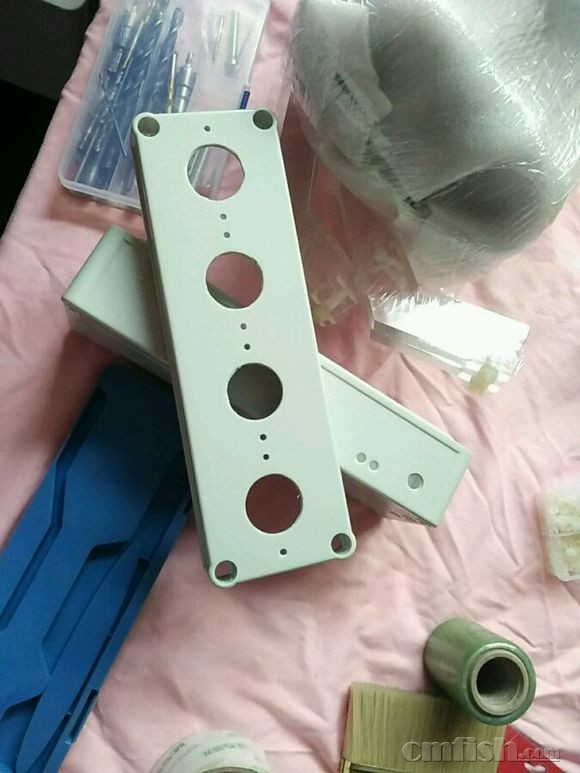

安装在上盖最紧凑，也方便整个滴定泵挂壁固定。开孔规格、间距如下。

gmssgmp · 发表于 2017-7-24 12:32:46

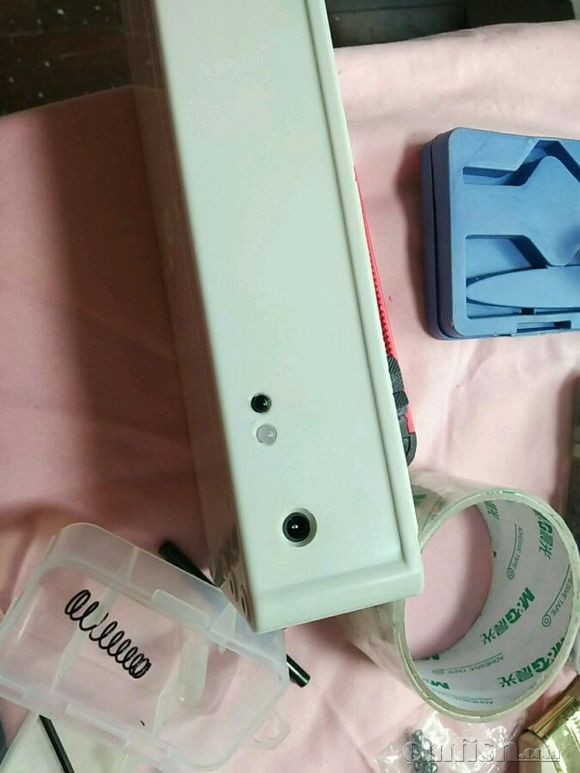

壳体内削平一个柱子，开3个孔。一个DC电源，一个指示灯，一个红外信号接收器。

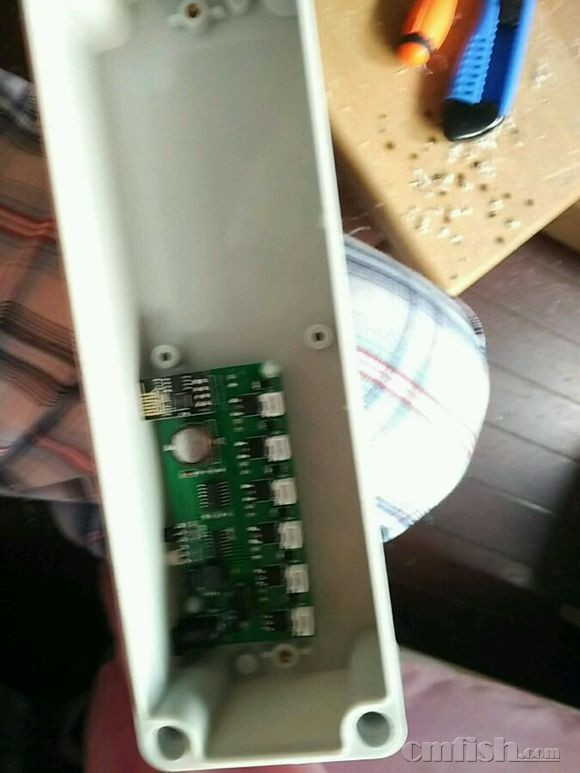

装入控制线路板。

向往蔚蓝 · 发表于 2017-7-24 12:46:37

好贴，顶顶。

gmssgmp · 发表于 2017-7-24 12:47:54

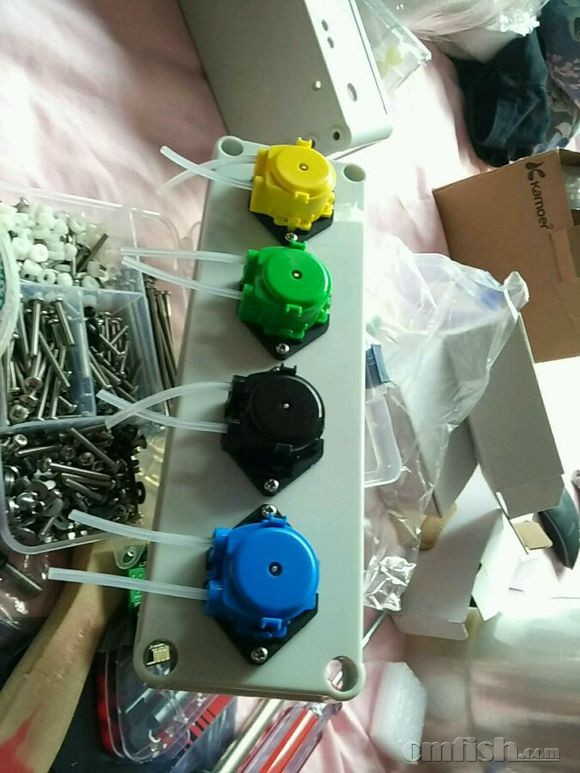

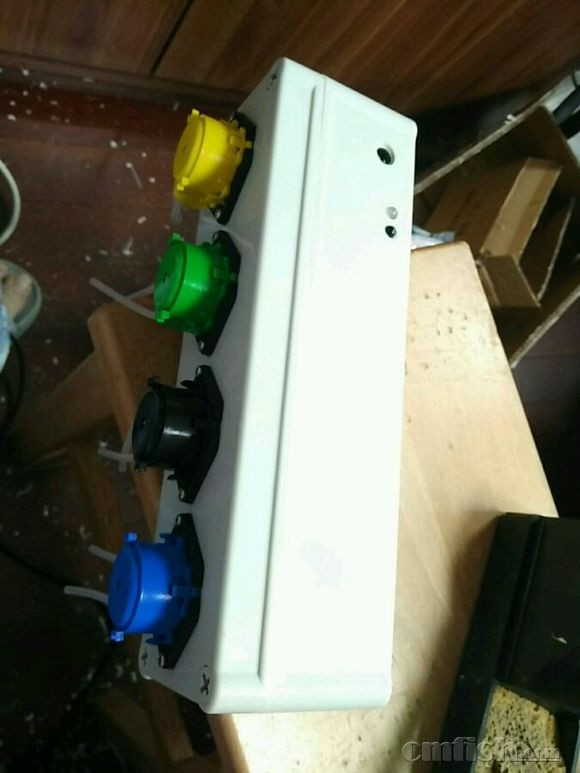

上下合体，螺丝锁紧

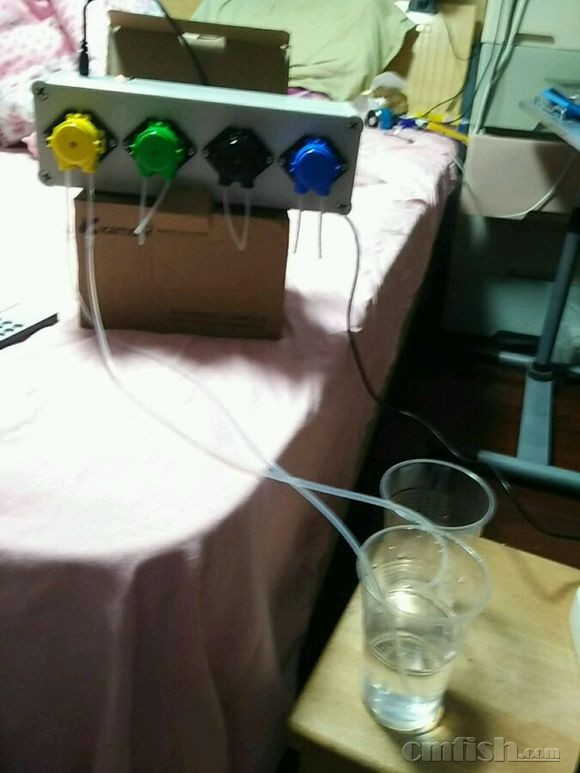

12V电源适配器供电。
