原创 LED设置扫盲教程--以XR30为例

weikemin

测试方法:在距离水面20cm处放置par探头，固定位置测试



缸壁测试，同样20cm处


这一份是台湾测试的真实海洋环境，XR官方的浅礁模式数据是不公开的，只有用这份数据参考



所有的控制的目标就是把par限定在250到350之间。
虽然此处是以XR30为例，但可以换算出其它厂商相应的配置。
白色 5W
宝蓝 5W
普蓝 3W
斐济 3W
荧光 3W
红绿黄 3W

与鱼结缘

原装架子一般开多少合适

76人小艾

可不可以说说kessil360w  60缸上的设置

weikemin

这一楼是几个测试图
一。60*60 AB+模式 50%强度，灯距离鱼缸15cm

可以看到在60*40范围内，灯光强度都合适，但上下两边强度不足，需要补光。

二。60*60 AB+模式 100%强度，灯距离鱼缸15cm

中间强度已经爆掉了，但上下两边强度又不足。
注意了，XR原厂支架，灯距离鱼缸差不多就是这个距离，
也就是说绝对不能直接使用原厂的缺省设置！

三。60*60 AB+模式100%强度，灯距离鱼缸30cm

90%的范围都被完美覆盖，仅仅两个角差一点，非常赞的设置。

四。60*60 AB+模式100%强度，灯距离鱼缸45cm

100%完美覆盖！
这里有个tip，边上的强度比中心高，这是因为玻璃特定角度的折射。
需要注意的是，如果是120的缸就不能参考这个数据，因为中间的折射没有了。

五。60*60 AB+模式 50%强度，灯距离鱼缸45cm

呃，这只是给大家看看，这样设置强度严重不足。
另外从上面的三个图，50%-100%，三个高度可以估算下中间值，对微调有参考价值。

weikemin

一直在说AB模式，这里说下。AB模式是XR原厂的光谱选项

在这里选择


光谱


蓝白比4:1，精典配比。
至于为什么要4:1，在余溪女神的贴子里有详细解释。请自行参阅。
另外UV这里是100%，我查到的资料是UV距离远了是有衰减，但和其它光线是一样的衰减，并不是特别厉害。
不知道为什么会有"UV蓝白需要1:4:1"这一说。
不过我自己的缸是取了个折中值，原厂支架20cm高度，60*35微缸，50:100:24配色，60%强度。
因为我缸子长年油膜，加强了一些。



这个图是30cm高的矮缸，1米方缸，灯高度60cm，仅供参考

这个图来由于XR白皮书，鱼商的展示缸。

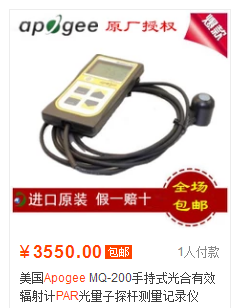

我想说的是买个水下par测试器真的很有必要啊，
要不提供出租业务？市场上这是一个空白。

再来一个软体缸。50cm高度。这里图示的单位是英寸，需要*2.54换算成cm

黑山老妖.AVI

确确实实的好帖子，能帮忙在浅礁下多给几组数据不

只聊不养MAX

我的缸是45方，用的是XR15 不知道怎么设置比较合适？

weikemin

莫小义 发表于 2017-11-15 17:04
搬张椅子好好学习~哈哈，顺便求教1207055的缸，两台xr30g4，灯离水高度多少最合适？

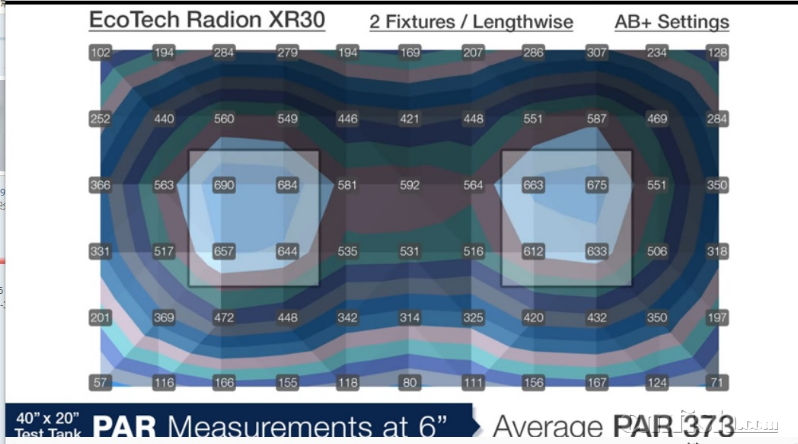

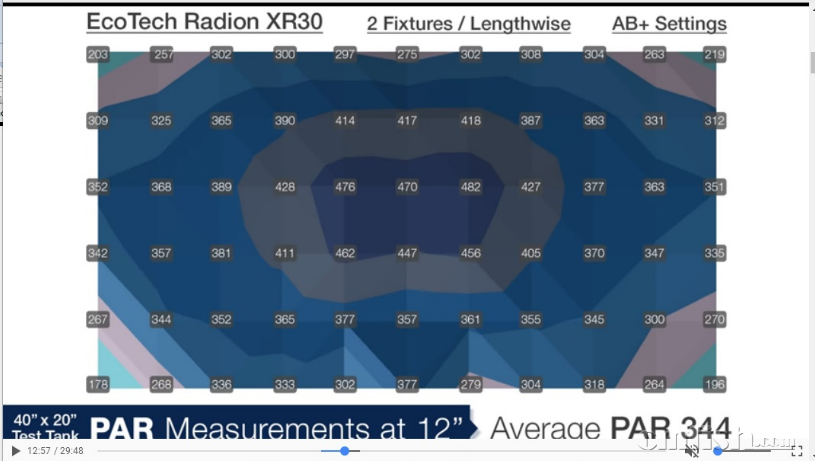

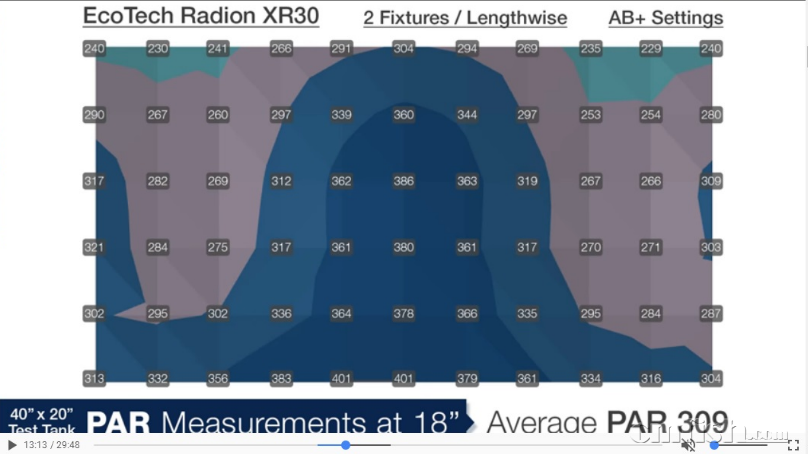

看第二楼的第一个视频链接，在20分钟左右有两台xr30的数据图。

weikemin

与鱼结缘 发表于 2017-11-15 21:12
原装架子一般开多少合适

看14楼的测试图。这是45高的缸在20cm处的测试数据，原厂架子50-60%就行。

weikemin

76人小艾 发表于 2017-11-15 21:37
可不可以说说kessil360w  60缸上的设置

kessil360w  没研究过不知道了。
11楼有灯珠的功率数据，可以对两个灯进行详细的换算。
怕麻烦的话，直接用总功率换算也差不多。
