【CMF第二届中科水泵杯开缸大赛参赛贴】003 Diegoooo 90*45*40

Diegoooo

第五章 鱼缸组装(1)

        前阵子发错的三个小缸终于到了，紧赶慢赶的回到家，果不其然，还是有纰漏，少开一个断枝缸的孔，一个颠覆断枝缸届的孔哈哈哈哈哈。只能自己动手开孔了，第一次玻璃开孔，紧张的不行。看了很多视频，也问了问鱼缸卖家，终于决定动手开孔了。纸上得来终觉浅，拿起电钻来之后多少还是有点紧张，一旦开碎了，又得等半个月。美纹纸定位，水龙头缓慢滴水，钻头倾斜、慢转，缓缓扶正，轻轻下压，一气呵成。虽然孔开的不好看，但最终还是开好了，玻璃也没碎。上图上图

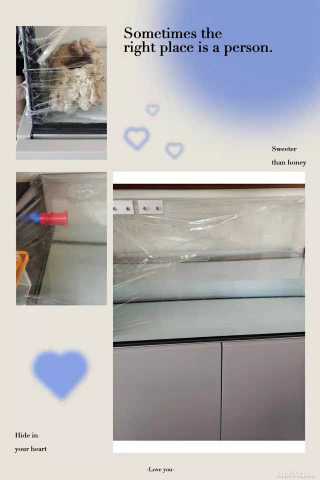

三小缸到货，断枝缸开孔↓

        开好孔之后，就可以把三小缸和底柜组装起来了。玻璃不能硬碰硬，所以就买了一卷海绵垫粘在型材上，这样三小缸就有了缓冲，希望缸碎的几率小一些。好在前期画图比较仔细，鱼缸都是正正好的塞进各自需要去的位置，没出现计算失误导致的塞不进去的尴尬情况。

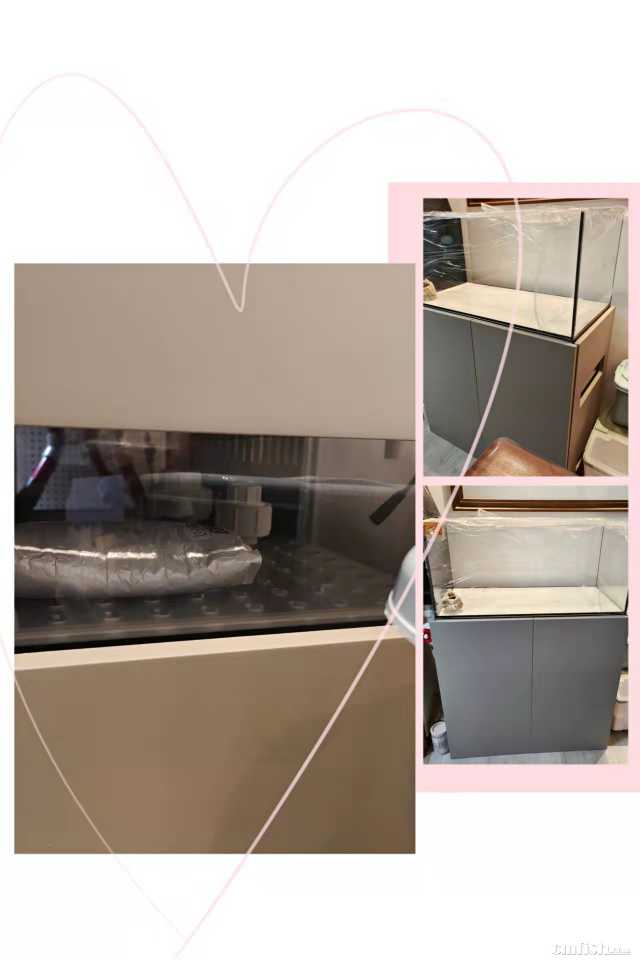

上个组装图先↓

        观察仔细的同学应该已经看到了我的K7灯，没错断枝缸就是用上一张提到的橡胶神器挂上去了，位置调节灵活，还不容易掉下来。这么近的距离，K7的亮度可得记得好好设置下，别和主缸联动，直接给我晒秃噜了。

        鱼缸组装好之后就要开始给小缸们安装各种配件了，首当其冲的就是补水浮球，这个浮球没什么特别之处，就是普通的侧装浮球。但这个浮球支架就是点睛之笔了，将浮球抬高，尽可能的让补水缸多装RO水，以求多补一天的水。

3D打印小精灵↓

        补水缸想要撑得久，除了加的多，还需要排的净。所以出水口也成了重中之重的因素。我选的是一个强排接头加2分PE转接头的组合，装好后也测试了下，浮球基本能将水加到距上沿0.5cm左右，强排出水就更厉害了，基本上可以排到仅剩100ml左右，可以说是补水缸利用率的最大化了。

补水缸出水组↓

        补水缸部分处理好之后，就要开始算底缸隔断的位置了，由于中科蓝白5000上水泵还在老缸里面服役，所以就拿笨重的酷鱼6000来占位。酷鱼6000放得下，中科5000必然就放得下。底缸宽度只有45cm，除去卷纸机、底缸玻璃、隔断玻璃的空间，还有留下足够的进水宽的，剩下来给水泵位置就极其有限了。一顿操作后，底缸隔断玻璃选择了5mm厚的黑色亚克力来做。顺便让店家开好鱼梳，到货直接粘就可以了。

头疼的隔断↓

        测量隔断玻璃的时候，顺手也把断枝缸观察窗和上下水管口的位置测量了，后面就只需要找店家加工了。测量的时候才发现，断枝缸位置比设计的时候矮了3cm，赶紧去量了量冷水机的高度，还好能放下，就不折腾了，真是人算不如天算啊，忽略了型材的高度。

观察窗↓

        好消息真是接连不断，我这边刚组装好底柜和三小缸，主缸的商家就发来了完工照片，感觉还不错，静待干透发货。Good Night!

主缸主缸↓

Diegoooo

第六章 鱼缸组装(2)

        等前面的鱼缸、设备时不是很激动，不知道为啥，这个主缸刚发货就搞得我心里慌慌的。好在一切顺利，主缸顺利到达了。赶紧溜回家拆木架，一睹芳容。接货时候看了眼，这木架是真结实，比上一加发错的那个包装结实多了。

下车了↓

        这包装确实结实，以至于包装没拆多少，直接带走我一把羊角锤。。让我想起了最近一直在看的秒羊头视频，太惨烈了。只能有请老爷子再次出场摆平了，也不知道他是用什么工具搞得，可算是把鱼缸拿出来了。

秒羊头↓

吹水芙蓉↓

        鱼缸拿出来，后面的操作就比较简单了，直接往底柜上扔就行。主缸加工，贵有贵的道理，细节之处都处理的很好，出厂时候就给缸底贴了软垫，这样底柜就不用粘软垫了，点个赞。Good Night!

上主菜↓

Diegoooo

第七章 鱼缸底缸升级

        由于准备做光面的柜门，所以怎么打开柜门就成了一大难题。一顿某宝下来，找到一款比较合适的磁吸起弹器，双磁吸、行程长、带孔位，简直是为我底缸定制加工的，立马下单。

就是这个↓

        果不其然，自带的螺丝孔小了，和型材的螺丝不匹配，还好我工具多。工欲善其事必先利其器，小电钻安排上。直接扩到6个多点，这样型材螺丝就能顺利通过了，准备安装。

家把什↓


        四个孔扩好，剩下的就是安装了，好在新买的紧固件不需要从侧面滑进去，这样就不需要拆架子了。一顿操作后终于安装到位了，下面上成果，个人还是比较满意的。Good Night!

磁吸起弹器↓

Diegoooo

第八章 走管篇

        走管得益于前面画图时的认真、仔细、精确，断枝缸和上水管的连接相当顺利，基本没事误差(其实是走管忘了拍照)。其实我对走管有个执念，就是尽量不用90°弯头，但断枝缸这部分空间有限，必须要用90°弯头了，但是感觉实际应该流量损耗不大。

可以说是完美转换↓

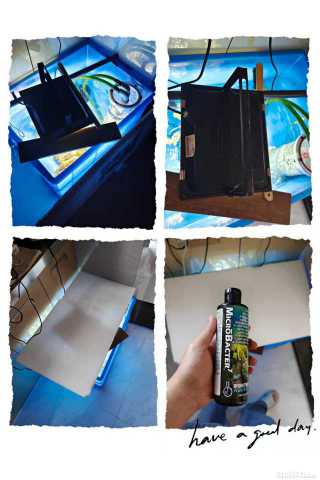

        趁着把主缸搬下来的时候，赶紧把补水缸盖板装上，盖板是用5mm雪弗板加工的，本来准备完全盖住，试了下担心影响浮球的上升，就给浮球位置开了个口子，留好抬高空间，及时断水。放好之后发现板子可以随意滑动，决定废物利用下，把切下来的板子做成补水缸盖板的挡脚，让盖板不能任意滑动，感觉自己贼机智。

雪弗盖板↓

        底柜后板的磁吸到了，赶紧给底缸安排上，这次没给磁吸片扩孔，直接用的免钉胶安装，毕竟金属扩孔不是我能操作了的。上图上图。

底柜后板↓

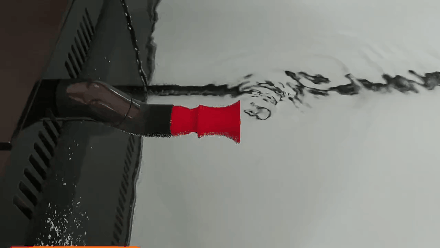

        断枝缸的点睛之笔(旋转出水口)需要改造下了，看卖家图，这旋转出水口的出水角度是想斜前方的，用在我断枝缸里，绝对就成喷泉了，所以决定给他升级下出水角度。其实操作也非常简单，用可塑土直接捏一个形状粘上就行，可以说是相当简单粗暴了，实际出水角度还需要实际用着看看。Good Night!

上大作↓

Diegoooo

第九章 订柜门去

        前期忘了还要给冷水机留出风口，所以决定把冷水机的门板拿去给背包下面用，这样还能少开做一个柜门，节省成本。说干就干，量尺寸、打孔定位，突然发现缺少工具，我还不想把孔开丑了，得，只能再去逛某宝。功夫不负有心人，找到一款圆规似的开孔刀，下单等快递。好在发货地不远，第二天就到了，立马磨刀开孔。工具多就是干活快，十来分钟就开好了孔，还挺满意的。老早就收到了柜门加工商发来的色卡，终于可以比色下单了，断枝缸的柜门也让店家开了观察窗和散热孔，工期要12-15天，确实有点磨人，不过也没办法，只能静等。

柜门来了↓

        柜门一时半会是来不了了，只得先把底缸隔断粘上了。底缸隔断这里也有个小插曲，隔断这块板子来的时候鱼梳部分断了，卖家很好说话，用给重新加工了一块，后面得想想这块废料怎么利用下了。隔断粘起来还算是简单，需要打胶的地方塞上扑克牌，胶头开斜孔前后夹紧就可以了。前面准备工作做好了，后面就是实操，45°斜对需要打胶的位置，稍微用力寄出玻璃胶，让玻璃胶充满整个缝隙，尽量是一次成型，避免有空气进入。当然我打胶的水平十分一般，补了很多次胶，希望后面别漏水吧，其实漏水也没关系，也不会漏到鱼缸外面去。

还是喜欢这个拼图↓

        忘记说了，在粘隔断前又多次确认了卷纸机的尺寸，为了避免隔断粘好，放不下自动卷纸机的尴尬{:1_111:} Good Night!

Diegoooo

第十章 走管篇(2)

        终于鼓足勇气装剩余部分的管件了，这部分管件数量不多，但是难度挺高，可用空间、误差值都比较小，所以就有了后面的一系列操作，有相似问题的同学们可以借鉴下我这个笨办法。首先就是不断地尝试管件的长度和角度，让管件之间的作用力尽可能的小，避免密封不严，导致渗水。在尝试好了长度、角度后，剩下的就是做标记，由于此次管件安装对长度和角度都有严格的限制，所以我对管件和弯头连接处都做了标记，一遍涂胶水后能够保证长度、角度仍然正确。在前面做了这一系列保障工作后，剩下的就是涂胶水、组装管件了，这个就相对简单了，不过就需要多用心、速度快，因为胶水干的也挺快，来回确认长度、角度的话，大几率没办法完美复原了。话不多少上图示。

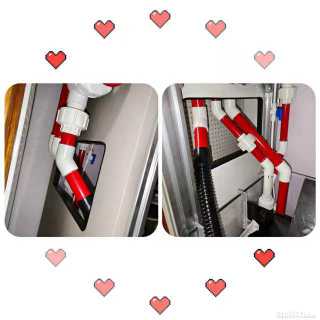

长度角度比对↓                                                                                长度角度固定↓

        一顿操作猛如虎，有个32弯头粘错了，我这还没有备用的，只能把老缸的副下水拆了，换过来用。Good Night!

还算板正↓

Diegoooo

第十一章 养块造景石

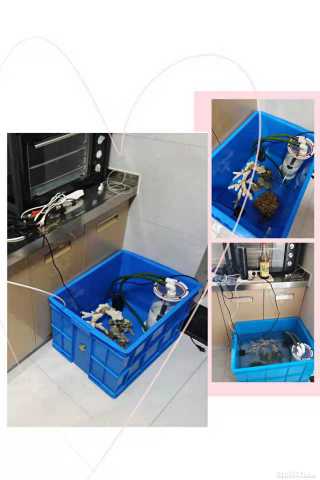

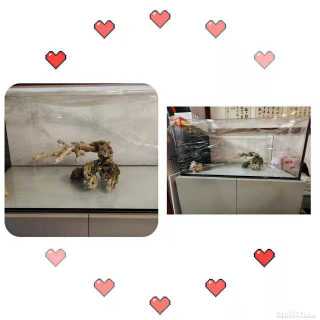

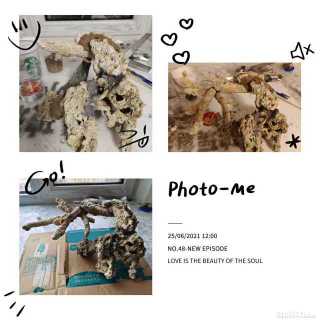

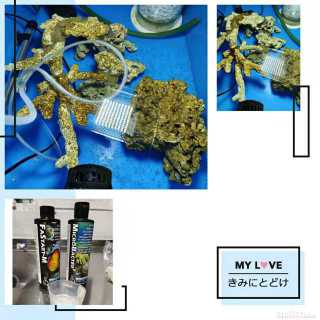

        从老爷子那里扒拉了块老石头回来，直接扔到了生化桶的小循环中去了，养养菌，看到时候换不换造景。石头形状我还挺喜欢的，大小也合适，先养着，不用的话就继续晒干。。

巴掌大老石头↓

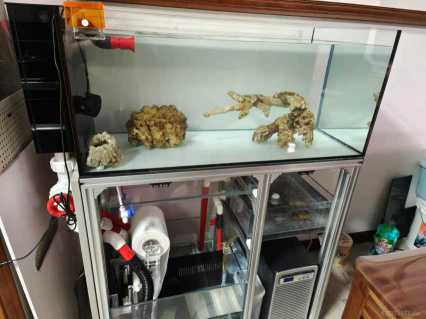

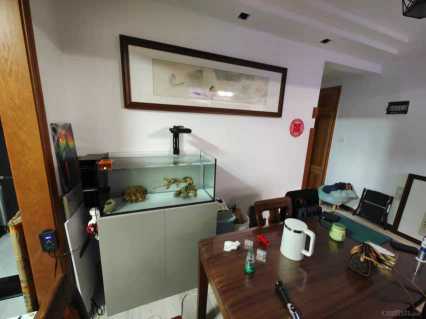

        终于赶上当前的进度了，上个目前定妆照后面就有进展在更新了。Good Night!

Diegoooo

第十一章 废物再利用

        自从有了这块废板子，心里一直有个执念，怎么才能给他都利用上，终于让我找到了一个能用到的地方----背包。原本背包上面是敞开式的，跳缸的鱼、越狱的螺都容易过去，然后顺着下水往下爬。能走到底缸还好，万一把下水都堵了，那就麻烦了，直接水漫金山溢了出来，所以加一个盖子是多么明智的决定。说干就干，看着这5mm厚的亚克力我就犯了难，也没有个趁手工具加工他啊，又到了万能某宝的时间，一顿搜索下来，发现了一款勾刀，相传是切割神器。静静地等待两天，勾刀到了，在等待的时间我也没闲着，去五金店买了两把钢尺，辅助切割。到了五金店，多余问了一句有没有勾刀，他这还真有，价格还便宜一些，直接哭晕在厕所。没办法，买都买了，只得回家等快递来。两天的等待，终于到齐了，话不多说，直接开干。

开工图↓

        先来个简单测量定位，这个直角尺子确实方便，往上一考，直接就能画垂直线了，十分方便。定位好之后就需要不断地切割，直到亚克力切穿。刻了2mm左右之后，忽然灵光一动，想到是不可以沿着缝掰断亚克力，试了一下，别说还真可以。赶紧就开始刻另外一条边，第二次刻缝就比较熟练了，三下五除二的就把缝刻到了2mm左右，又是一掰，这个背包盖子就下来，边缘还算整齐，后续再拿砂纸打磨优化下。    Tips：在掰亚克力时候可以在下面垫个东西，然后往下按就能轻松掰开了。

盖子下来了↓

        切下来赶紧就放到缸上比量比量，果然是正正好，后面等有时间再加个提手或者打个孔方便移走盖子。

还挺满意↓

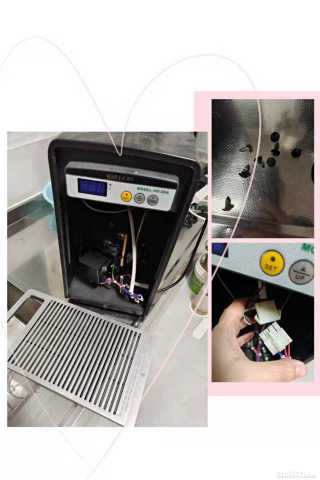

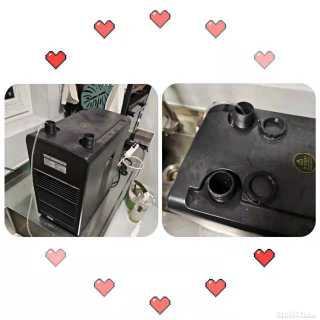

        除此之外还到了冷水机静音套装，考虑到静音效果，我有自己买了一片止震板，等收到货一看，买的止震板还真是买对了，这套餐用料真是少得可怜。店家我就不说了，花钱的坑我来踩，免费的关注点一个吧。底缸的散热风扇也到了，等收到柜门装上感受下。

零七零八↓

大海海

Diegoooo 发表于 2021-10-11 12:58
本帖最后由 Diegoooo 于 2021-10-12 16:58 编辑

第五章 鱼缸组装(1)

        前阵子发错的三个小缸终于到了，紧赶慢赶的回到家，果不其然，还是有纰漏，少开一个断枝缸的孔，一个颠覆断枝缸届的孔哈哈哈哈哈。只能自己动手开孔了，第一次玻璃开孔，紧张的不行。看了很多视频，也问了问鱼缸卖家，终于决定动手开孔了。纸上得来终觉浅，拿起电钻来之后多少还是有点紧张，一旦开碎了，又得等半个月。美纹纸定位，水龙头缓慢滴水，钻头倾斜、慢转，缓缓扶正，轻轻下压，一气呵成。虽然孔开的不好看，但最终还是开好了，玻璃也没碎。上图上图
三小缸到货，断枝缸开孔↓

        开好孔之后，就可以把三小缸和底柜组装起来了。玻璃不能硬碰硬，所以就买了一卷海绵垫粘在型材上，这样三小缸就有了缓冲，希望缸碎的几率小一些。好在前期画图比较仔细，鱼缸都是正正好的塞进各自需要去的位置，没出现计算失误导致的塞不进去的尴尬情况。上个组装图先↓

        观察仔细的同学应该已经看到了我的K7灯，没错断枝缸就是用上一张提到的橡胶神器挂上去了，位置调节灵活，还不容易掉下来。这么近的距离，K7的亮度可得记得好好设置下，别和主缸联动，直接给我晒秃噜了。
        鱼缸组装好之后就要开始给小缸们安装各种配件了，首当其冲的就是补水浮球，这个浮球没什么特别之处，就是普通的侧装浮球。但这个浮球支架就是点睛之笔了，将浮球抬高，尽可能的让补水缸多装RO水，以求多补一天的水。3D打印小精灵↓
        补水缸想要撑得久，除了加的多，还需要排的净。所以出水口也成了重中之重的因素。我选的是一个强排接头加2分PE转接头的组合，装好后也测试了下，浮球基本能将水加到距上沿0.5cm左右，强排出水就更厉害了，基本上可以排到仅剩100ml左右，可以说是补水缸利用率的最大化了。补水缸出水组↓
        补水缸部分处理好之后，就要开始算底缸隔断的位置了，由于中科蓝白5000上水泵还在老缸里面服役，所以就拿笨重的酷鱼6000来占位。酷鱼6000放得下，中科5000必然就放得下。底缸宽度只有45cm，除去卷纸机、底缸玻璃、隔断玻璃的空间，还有留下足够的进水宽的，剩下来给水泵位置就极其有限了。一顿操作后，底缸隔断玻璃选择了5mm厚的黑色亚克力来做。顺便让店家开好鱼梳，到货直接粘就可以了。头疼的隔断↓

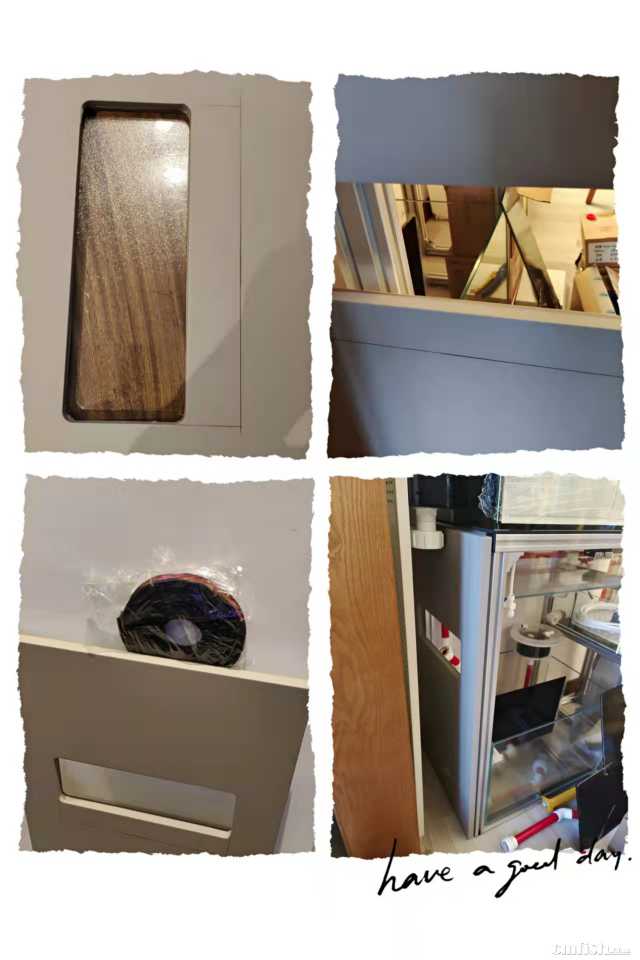

        测量隔断玻璃的时候，顺手也把断枝缸观察窗和上下水管口的位置测量了，后面就只需要找店家加工了。测量的时候才发现，断枝缸位置比设计的时候矮了3cm，赶紧去量了量冷水机的高度，还好能放下，就不折腾了，真是人算不如天算啊，忽略了型材的高度。观察窗↓
        好消息真是接连不断，我这边刚组装好底柜和三小缸，主缸的商家就发来了完工照片，感觉还不错，静待干透发货。Good Night!主缸主缸↓

能私聊一下哪个厂家做的主缸吗？

来自安卓APP客户端

Diegoooo

第十二章 柜门又废了

        忙碌的一周过去了，终于又有时间更新鱼缸进展了，这周来了两个我比较期待的装饰品----柜门、荧光画。

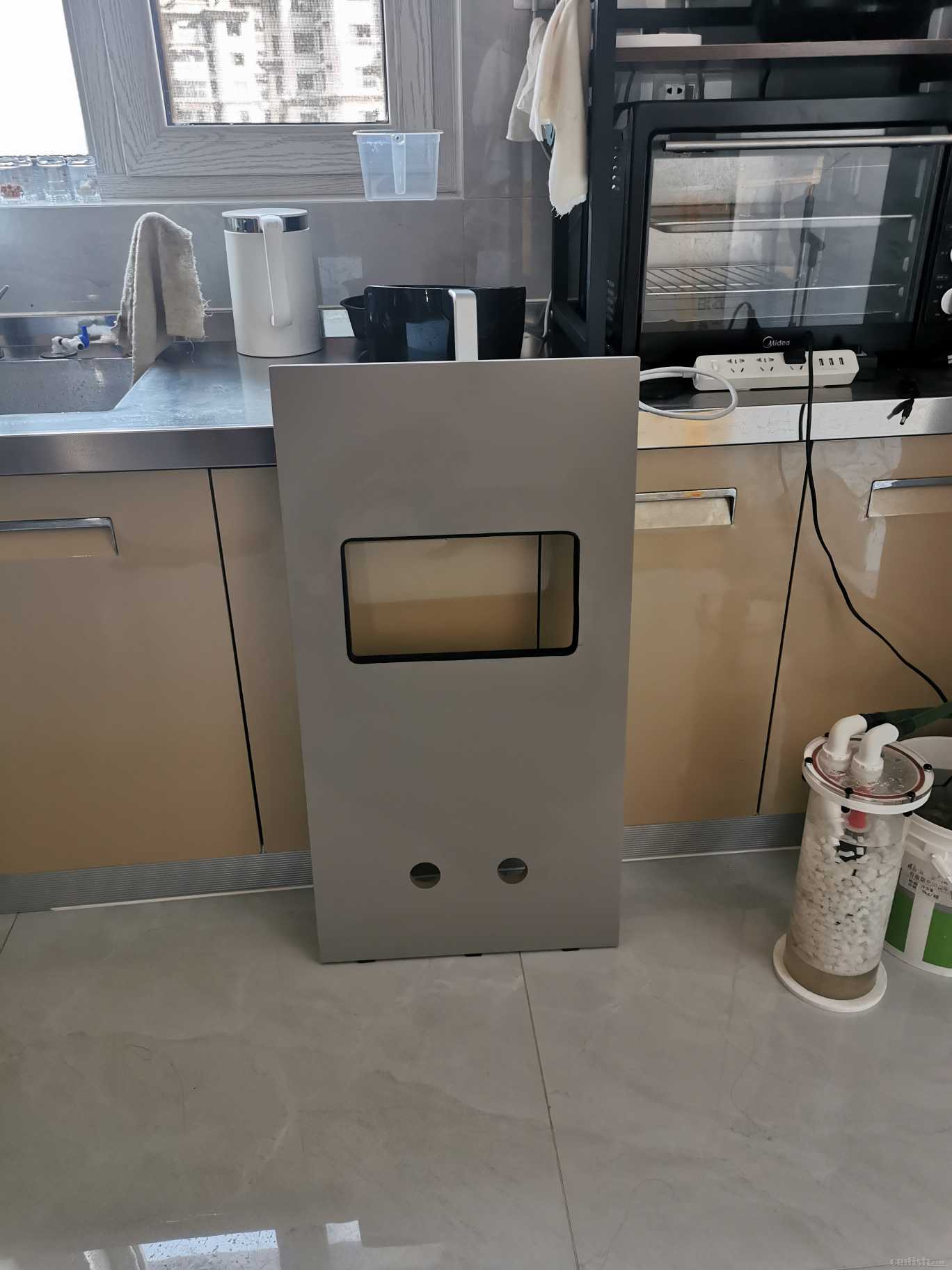

        柜门是物流配送的，不过配送时候家里没人，让物流小哥给送到了菜鸟驿站，等回家过去拿快递时候发现，这板子是真的重，还好机智的我拉了小车，开开心心拉回家。柜门的这个包装是真的严实，纸板+木板+软垫，柜门的颜色和质感都是我最喜欢的，一排摆好仔细端详，越看越不对劲，果不其然，散热孔给我开小了，我要的是直径90mm的孔，给我开了个45mm直径的。。。只能联系店家，还好店家比较痛快，说重新给加工一块，不过又得要等半个月左右了。

上板子↓

孔开小了啊↓

        问题又出现了，多出来的这块板子干啥用，欢迎各位大佬留言。。



        重中之重到来了----荧光画。荧光画我是在洺海水族那里买的，沟通愉快，发货速度也快，隔天就收到了。外包装摸着软软的、重量也轻，猜测里面气泡纸挺厚。这次不敢拿刀子直接划了，万一把画划破了，全都凉凉，找出了剪刀，仔细剪开包装，果不其然，是很厚的气泡纸，还是两层，外面一层大气泡的，内层是小气泡的，很是稳妥。扒开气泡纸，里面竟然还有一层类似保鲜膜是的塑料纸，可谓是武装到了牙齿。赶紧把荧光画摆到了鱼缸旁边嘚瑟下，尺寸正好，等后面有时间再挂墙上去。这个金刚鹦鹉也是我十分喜欢的宠物，无奈鹦鹉类的不能饲养，只能买个画回来喜欢喜欢。

金刚鹦鹉来也↓
