水冷LED仿XR30灯珠配比终极DIY

show2612 · 发表于 2015-9-2 12:51:00

yph2008 发表于 2015-9-2 12:37
你这个太牛了，水冷的水管怎么接啊，水箱，水泵，散热片风扇的图跟着上啊

不准备用风扇，准备用一根800mm长直径90左右的高密齿太阳花散热铝做一个散热塔，被动散热不装风扇降低噪声。串联两个电脑用的水冷泵以防万一，至于把控制盒和水冷塔做成一体还是分开这个还没想好，望给点意见。水冷管用内径10mm的薄管，加G1/4螺纹快拧，用蓝色荧光抗腐蚀的水冷液。塔盖和底座用透明亚克力，加led背光灯和温度探头，水冷塔连接以后立在鱼缸旁边即可。这就是大概的思路。

show2612 · 发表于 2015-9-2 12:55:54

yph2008 发表于 2015-9-2 12:37
你这个太牛了，水冷的水管怎么接啊，水箱，水泵，散热片风扇的图跟着上啊

还有不用水箱，水冷塔就是水箱，不过水冷塔里面我还要做一个让水沿着管壁螺旋而下的零件，劲量让水在塔里停留更长时间达到更好的散热。敬请期待成品。

yph2008 · 发表于 2015-9-2 13:36:11

show2612 发表于 2015-9-2 12:55
还有不用水箱，水冷塔就是水箱，不过水冷塔里面我还要做一个让水沿着管壁螺旋而下的零件，劲量让水在塔里 ...

你可以参考一下电脑水冷的网店铺，尽量做到美观大方

show2612 · 发表于 2015-9-2 13:55:42

yph2008 发表于 2015-9-2 13:36
你可以参考一下电脑水冷的网店铺，尽量做到美观大方

早看过了，百度一下设计得漂亮个性的机箱多的是，我也可以根据自己的喜好设计一个漂亮牛x的机箱，当然比电脑机箱小，然后用水冷排替代水冷塔。但是这么一来成本大大增加，50颗科瑞，旭明光弘，这些灯珠都在400多了，两个一般的泵算400，两个水排算500，风扇200，加上随便一点零件都1500+了，还有材料。做个机箱放鱼缸旁边，觉得没有一个水冷塔大气呵呵。综合考虑还是做塔算了。

一片冰心在鱼缸 · 发表于 2015-9-2 16:12:29

成品期待~

mynameismo · 发表于 2015-9-2 16:51:17

show2612 发表于 2015-9-2 12:06
哈哈，高手来了！看了你做的灯也不少哇！望多多指点。那一个灯还在家里放着，一直没做了，没完成，到是有 ...

这比上一版能把水冷用在刀刃上。我原来也想过做水冷的，但是设备没有你的这么齐全。散热这个东西用水冷做充分了有人说没有必要，用风冷又有人说散热不充分。现在自己的灯先运行几个月，看看效果再说。期待你的成品，看看7CM滤镜的效果如何

mynameismo · 发表于 2015-9-2 17:04:45

但是，你点亮了没有，目测歌舞厅效果会有点严重，希望我的判断是错的

show2612 · 发表于 2015-9-2 17:18:33

mynameismo 发表于 2015-9-2 16:51
这比上一版能把水冷用在刀刃上。我原来也想过做水冷的，但是设备没有你的这么齐全。散热这个东西用水冷做 ...

呵呵，我也是这样想的，如果效果不好就把透镜换成平面护镜，这样灯还能再小20mm。至于其它的自己喜欢就行管别人怎么说，DIY本来就是做自己的独一无二的。水冷和风冷的区别也就在于一个是把散热放在灯以外的任何地方，一个是放在灯上必须贴近灯珠。其实差不多的，有好的提议一定告诉我啊！我已经想不出什么好的方案了。呵呵谢谢了。

show2612 · 发表于 2015-9-2 17:19:44

mynameismo 发表于 2015-9-2 17:04
但是，你点亮了没有，目测歌舞厅效果会有点严重，希望我的判断是错的

什么是舞厅效果？

mynameismo · 发表于 2015-9-2 17:28:12

show2612 发表于 2015-9-2 17:19
什么是舞厅效果？

就是光混得不好，东一块西一块的，像歌舞厅的灯一样

show2612 · 发表于 2015-9-2 18:00:15

mynameismo 发表于 2015-9-2 17:28
就是光混得不好，东一块西一块的，像歌舞厅的灯一样

国产灯珠就会，我没用国产，这板子也不能用国产，再说还有透镜呢。不会的。

show2612 · 发表于 2015-9-4 15:44:35

本帖最后由 show2612 于 2015-9-4 15:46 编辑

刚实验了一下，这透镜不行。照在墙上是这样。。。。失败啊。

准备改一下不用透镜了

show2612 · 发表于 2015-9-4 15:51:58

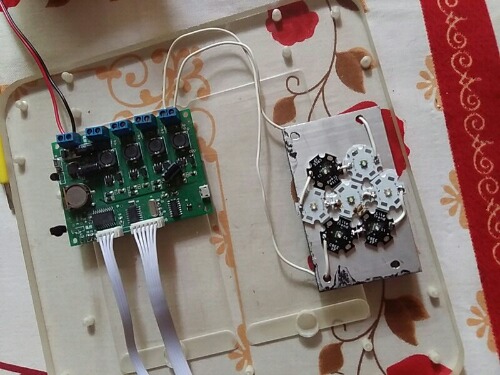

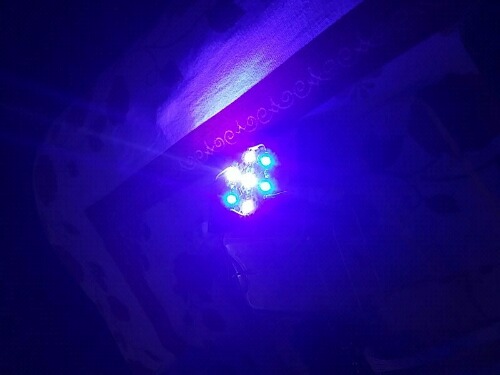

不用透镜就没问题。用以前的灯珠随便做了一个来实验这个透镜结果很失望。。。这温度真不是盖的，我就开100％照了几张照片去摸后面那一小块散热铝居然有点烫手。。。看来我用水冷没有错。

show2612 · 发表于 2015-9-4 16:05:59

还有买开关电源还是要买好点的，我买过两个一个36V3A一个36V10A结果今天测下来36V10A这个没有任何问题，36V3A这个最大只能调到27V，外壳还有点生锈，x宝的无良商家真的不少。

zippoz · 发表于 2015-9-9 00:17:21

楼主的设备好牛，掌握手艺可以做太多东西了，

柚子小姐。 · 发表于 2015-9-13 15:49:42

期待{:2_47:}

show2612 · 发表于 2015-9-14 06:36:35

灯珠今天到，晚上点亮。

show2612 · 发表于 2015-9-14 20:14:04

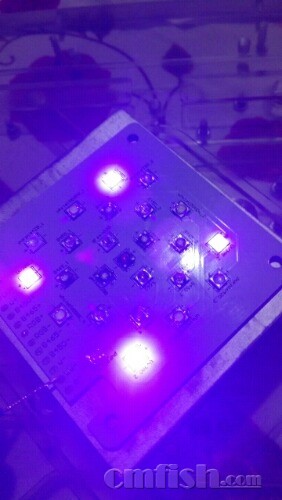

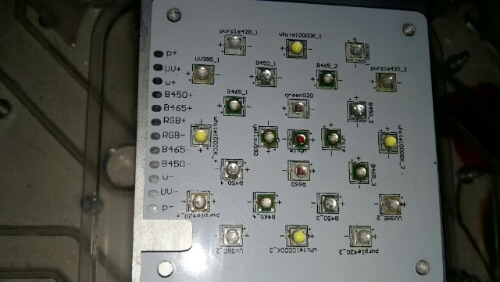

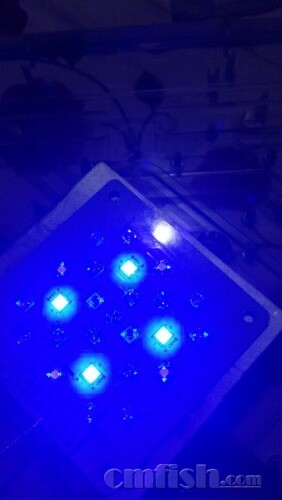

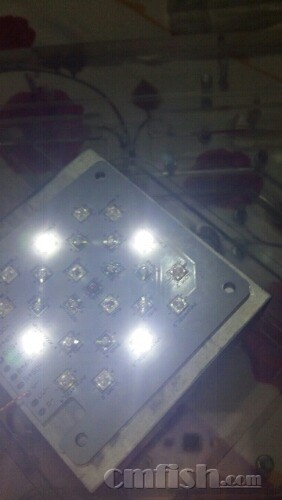

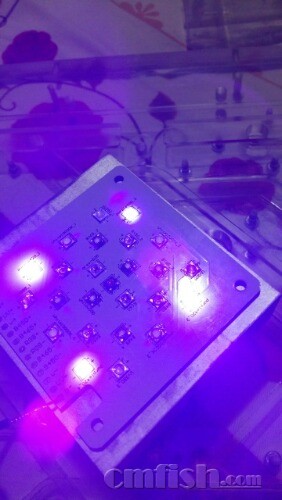

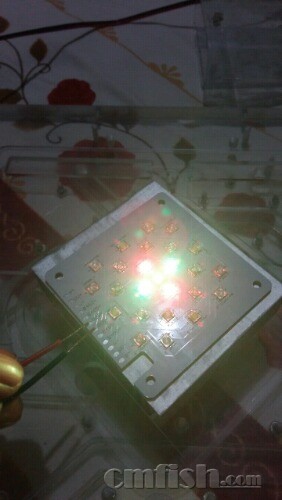

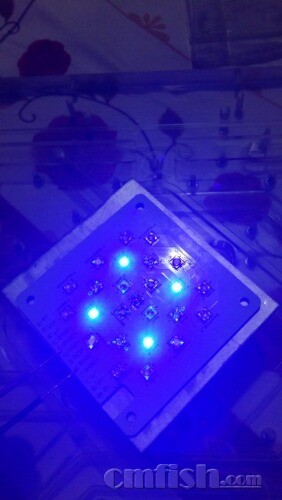

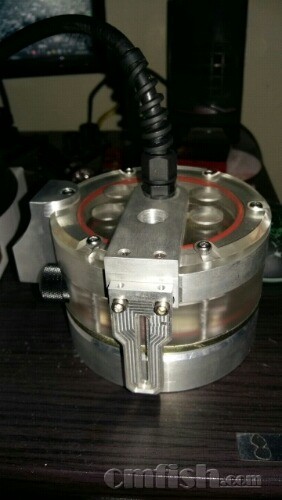

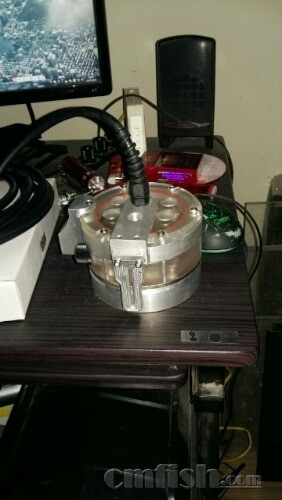

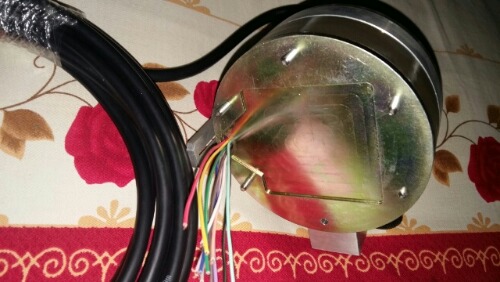

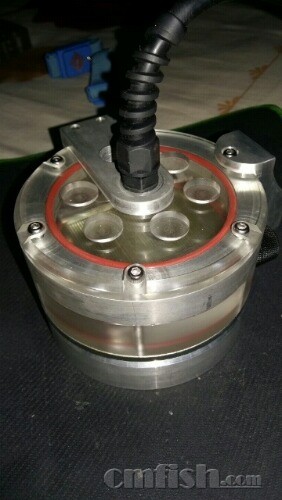

今天灯珠焊好了，兴奋的拿回家开始测试，共6组线还没有焊接在板子上原因是外壳还没有表面处理，所以再等等。透镜改为75mm平凸透镜，还没有试，一会上图。由于时间不是很多，所以进展比较慢，下一步是散热，已经看好零件和材料，准备使用D5水泵来循环水路，5档调速最大流量1200L/H。控制器和水冷散热器是分开呢？还是一体呢？还在纠结中。望各位看官给点意见。

mynameismo · 发表于 2015-9-14 20:57:20

要想混光好，可以试试匀光板

show2612 · 发表于 2015-9-14 21:45:52

mynameismo 发表于 2015-9-14 20:57
要想混光好，可以试试匀光板

其实灯珠已经比较集中了，整块板才64毫米，灯珠最大间距54mm，其实我发觉什么透镜都不装，装一块挡水板效果反而很不错！换了75mm平凸透镜，也不是说效果不好，只是照在墙上最边缘的地方会有光圈，但是我只是放在灯珠上试的没有装在灯上，一切只有组装完了才能知道效果，。

mynameismo · 发表于 2015-9-14 21:53:21

不用透镜光强会弱一些，因为光都散射了。最终方案以实际为准
