Maximilian's深海蓝，150*90*60，2018.4.23 红毛藻与红龙泵 更新至612楼

52057717

ladair 发表于 2016-7-30 19:28
肯定贪便宜的 ，这种商家可以退货

算了，商家也算在北京比较有名的，确实是贪便宜的时候做得，下回长记性就完了。

ladair

52057717 发表于 2016-7-30 21:18
算了，商家也算在北京比较有名的，确实是贪便宜的时候做得，下回长记性就完了。

都是一分价钱一分货

长春小崎

啥时候我们本地能再多几个这样的大神呢。
图画的精，很多设计值得借鉴，光看这几个亚克力部件的制作，就学到不少。
继续跟帖。呵呵。

瞬间空白meng

收藏了，继续继续~~~

Maximilian

刚刚过去的一周进度很慢，主要是栽在了胶水上。{:2_94:}

话说无影胶是个好东西，在胶水固话前给了施工者充分的时间调整位置，粘接准确程度高。而对于被粘的两种固体材质，只要一方是透明的就能使用。

但是，多数UV胶遇水会软化剥离，感谢渔友 ID：52057717 提醒，楼主又要返工了{:2_94:}

在等新胶水的几天里，楼主把主缸管路简单粘了一部分:



这里发现一个设计上的小缺陷：

辅助上水管与外侧玻璃距离太近，像锤头鲨这种比较厚的刷子会无法刷到。{:2_51:}

好在空间足够用长柄的刮刀，被挡住的区域也很小，就不纠结了。{:2_50:}





利用周末的两天，连粘带倒角打磨把干湿分离盒做好了：





PVC管钻孔后惨不忍睹{:2_44:}



简单处理一下就拿得出手了



最终成品

---

下面说说干湿分离盒的噪音问题。

干湿分离盒由于雨淋管的存在，下水噪音不可避免。按照楼主之前做干湿分离盒的一点感触，消除或降低噪音主要有以下三种方式：

1、降低雨淋管与滤棉之间的落差

原因很好理解，但楼主在设计管路的时候，为了便于维护并给上水格的正上方留足空间，无奈将雨淋管安排到了一个落差相对较大的位置，所以预测落水噪音会比较大。



2、做好密封，增加板材厚度

盒子完全封好和留个缝在噪音上的区别非常明显，而增加板材厚度同样可以有效降低噪音。楼主曾经用10mm的亚克力板做过干湿分离盒和ATS，直观感受噪音可以降低一半以上。

3、选择隔音材料

从楼主的个人体会来看，目前海水缸各类附属设备里，主材多为玻璃、PVC（聚氯乙烯）和亚克力（聚甲基丙烯酸甲酯、PMMA），玻璃的好处就不废话了，说说后两种：

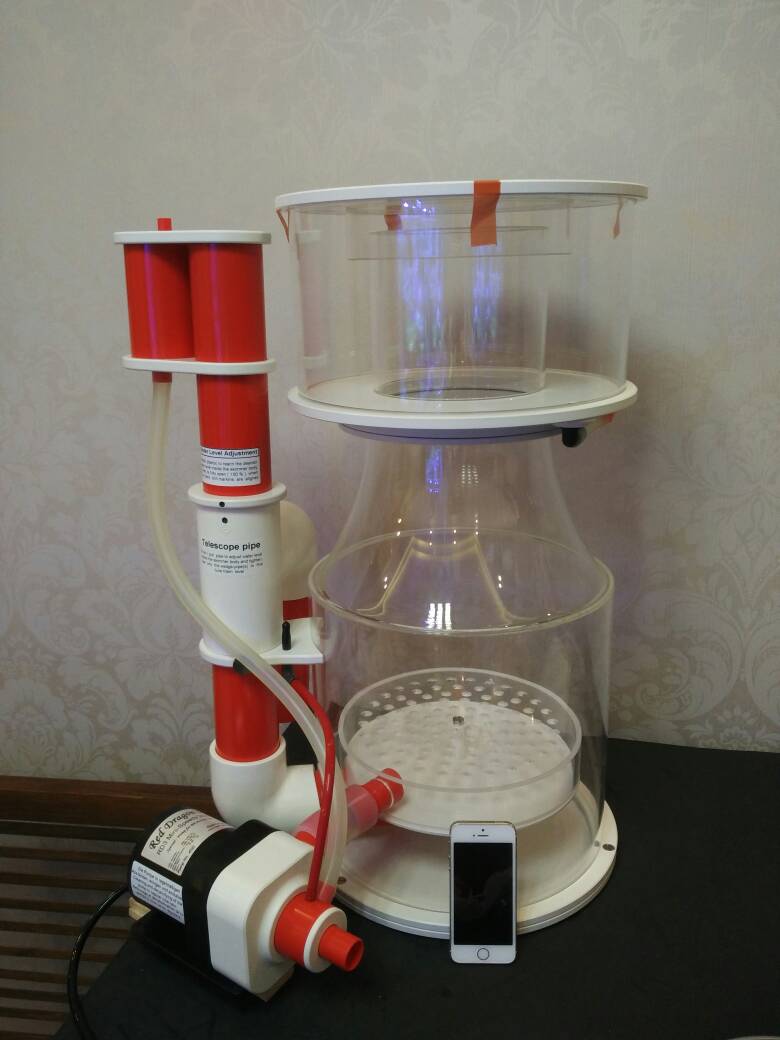

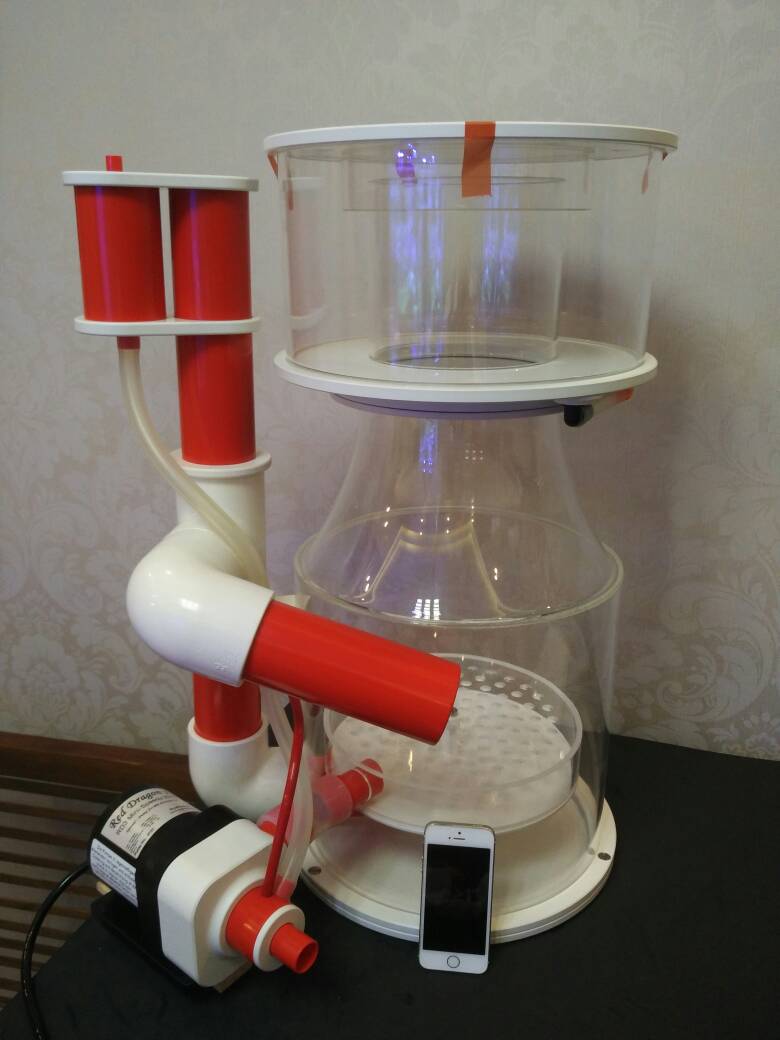

PVC：这种材料其实除了用作鱼缸上下水管件以外，用于制作底缸、水处理设备都是很好的选择。如果楼主分析的没错，BK的蛋分、水泵以及著名的dreambox，都选择了PVC。

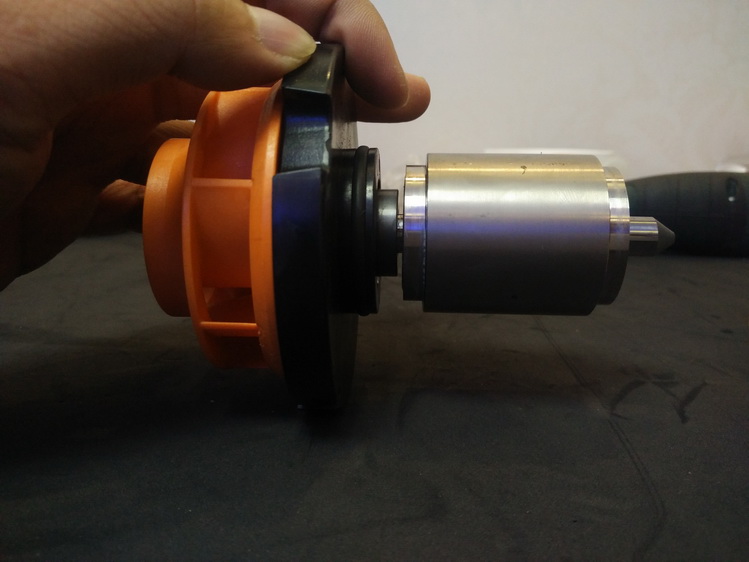

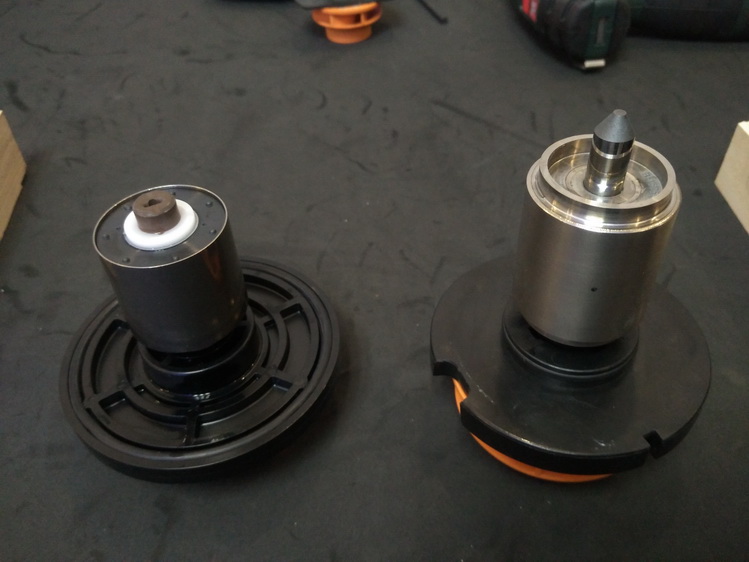

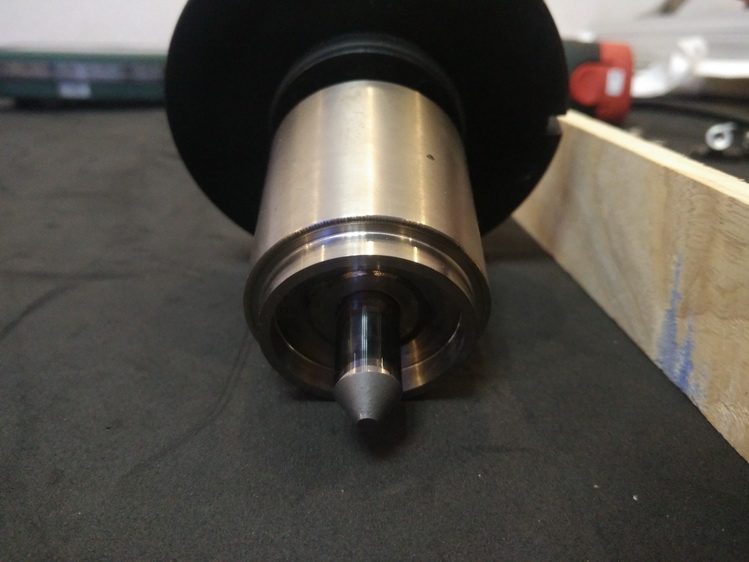

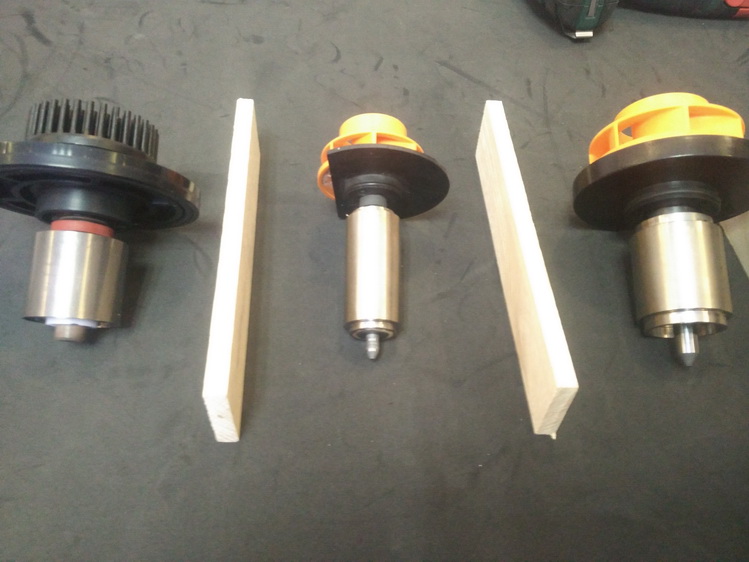

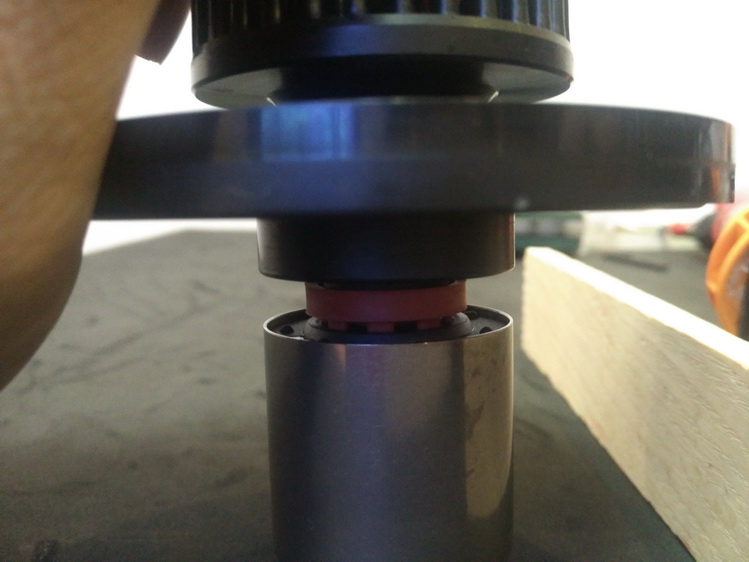

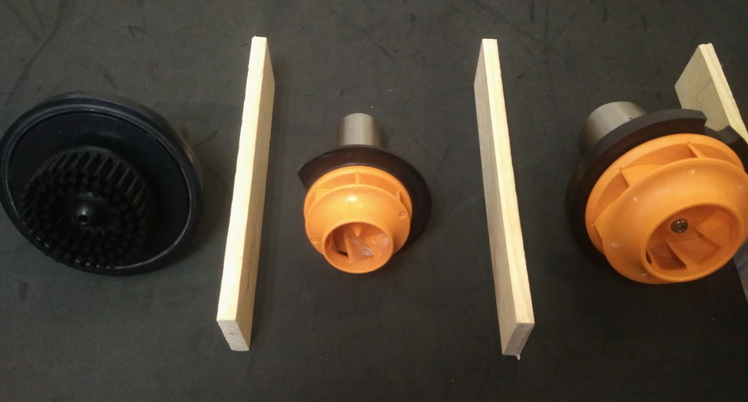

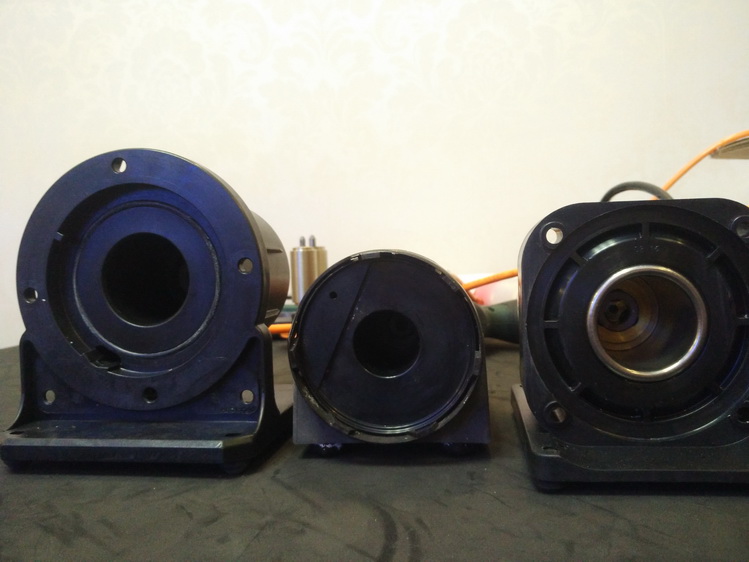

举个栗子，下图是BK MINI（非RD3）系列水泵的的蜗壳细节：





两种材料有明显的融合痕迹，类似PVC溶剂粘接的特点，也就是说两个部件很可能是粘接之后再铣出的蜗壳。

PVC的主要缺点在与透明度差和对光和热的稳定性差。其实泡在水里，放在底柜，光和热的影响可以基本无视，而不透明的纯白PVC板又非常美观，想想在水族系统中没有透明度要求场合，实在没有拒绝使用这种材料理由。

再说说亚克力：

楼主在新入海水圈时第一次接触和了解这种材料：质轻、耐冲击、透明度高，于是甚是喜爱。

在一个宁静的周末，楼主一个人拿着三氯甲烷的针管傻傻粘了一个下午，结果让毒气烧坏了脑子，搞得一整晚头晕恶心{:2_51:} 后来被化学专业的朋友狠狠的批评了一顿。{:2_44:}

所以要好好学化学啊....




虽然绝大多数水族设备都在用亚克力，但是作为亚克力板材，容易变形是它的硬伤。

亚克力耐热性差（PVC更差），根据不同的使用条件在65度左右就会受热变形。也会因为自重而产生变形（大尺寸亚克力板材更易出现），这也就是为什么许多用亚克力制作的缸盖在不受热的情况下依然出现中间下沉而四边翘起的原因。

以上，只是楼主为PC（聚碳酸酯）这种材料出场所做的铺垫。{:2_42:}

要说PC这种材料，它的缺点非常突出：表面硬度差，说白了就是容易刮花。如果有人觉得亚克力很容易刮花的话，那么pc板就得用三个很，楼主相信这也是水族商不爱用这种材料的原因之一。

但PC板的优点也非常突出：

抗冲击能力强应该算是pc板的招牌技能了。楼主有一次失手将一个装满水的1.5升塑料杯甩了出去，重重摔在地上却无任何开裂损伤，拿起来一看，杯底赫然写着PC二字，从此便对这种材质关注有加。当然除了杯子，生活中还有很多场合用到了pc的这种特性，比如飞机挡风玻璃、防暴警察的盾牌以及之前楼层里楼主向各位推荐的防油烟面罩。{:2_43:}

PC材料的第二个优点是它的耐冷热特性，从零下30度到130度，pc板几乎不发生变形，引用百度百科里的一句话“在恶劣的环境中其力学，机械性能等均无明显变化”在看过这句话后，楼主毅然决定藻缸灯的板材非PC莫属了。



PC材料的第三个特点，也是让本层楼重回主题的特点，是它突出的隔音强度。

国际上普遍将PC板材作为公路的首选隔音材料，参考百度百科的数据（不太严谨），6mm的PC耐力板隔音性能达到-20dB，如果百度靠谱的话，这6mm的PC板可以将噪音控制到初始值的十分之一，然而楼主用的可是10mm的pc板材啊，这隔音效果岂不是要逆天？

最后，也是最重要的一点，如果有材料学的大咖看到此文，并发现其中有表述不当的地方，欢迎批评、指正和补充。

Maximilian

52057717 发表于 2016-7-29 18:33

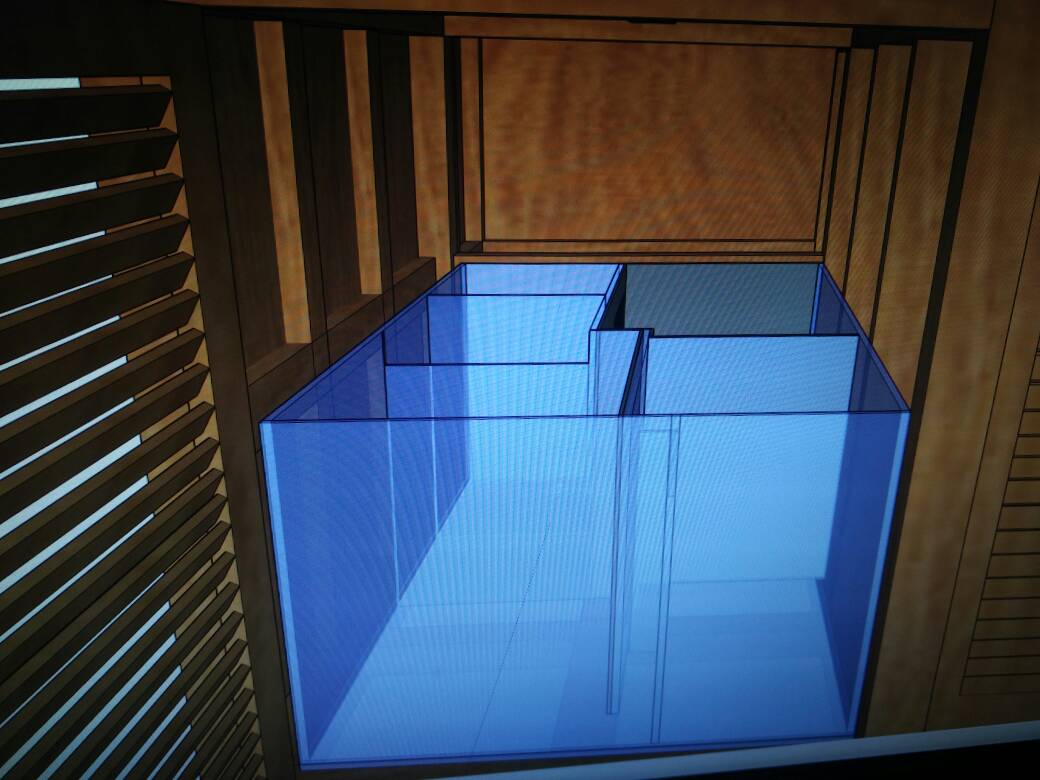

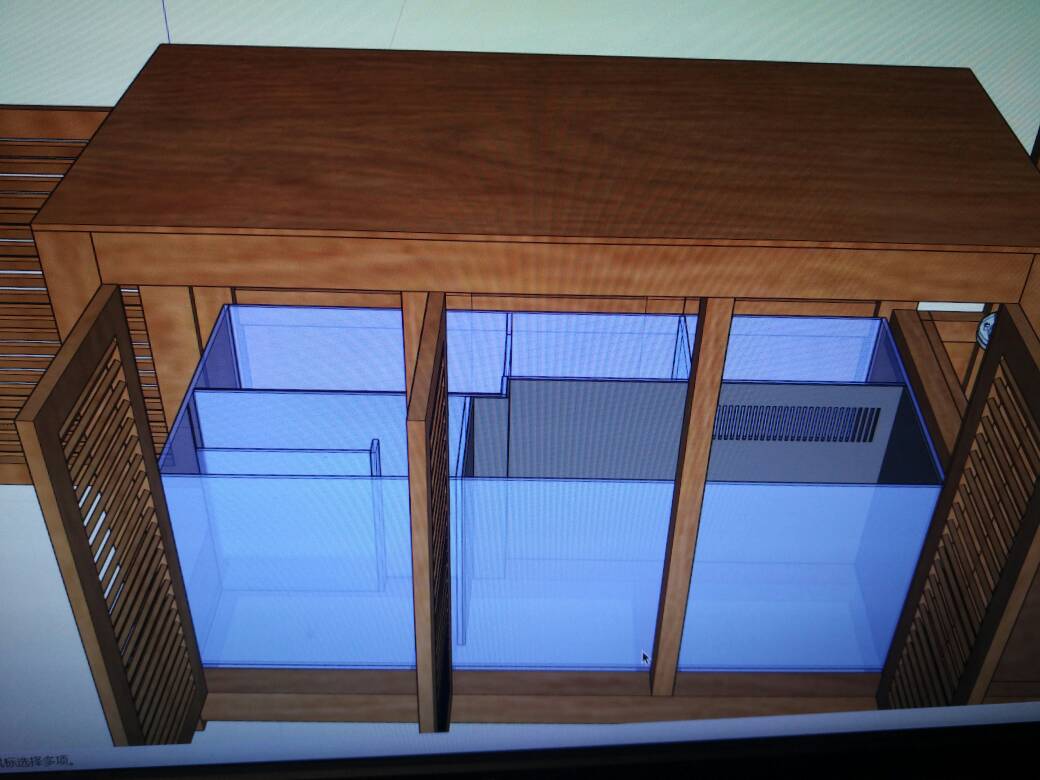

确实NB啊，我之前做缸也是用sketchup画的，各种细节都想好了，拿给商家就一句……做不了。

        我就想问了 ...

不要放弃，祝你早日成功

Maximilian

万花筒 发表于 2016-7-30 17:39

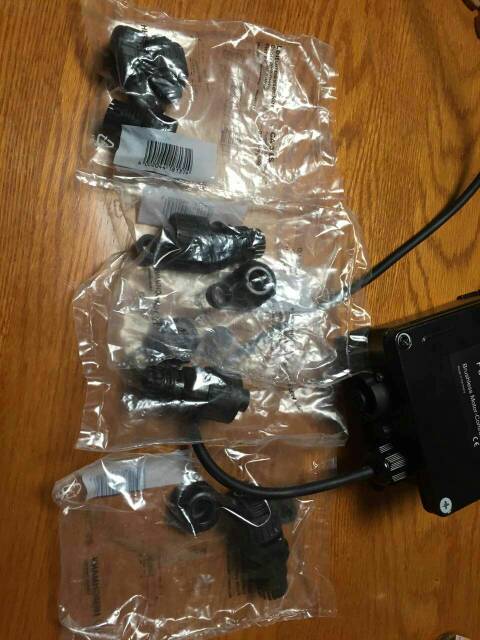

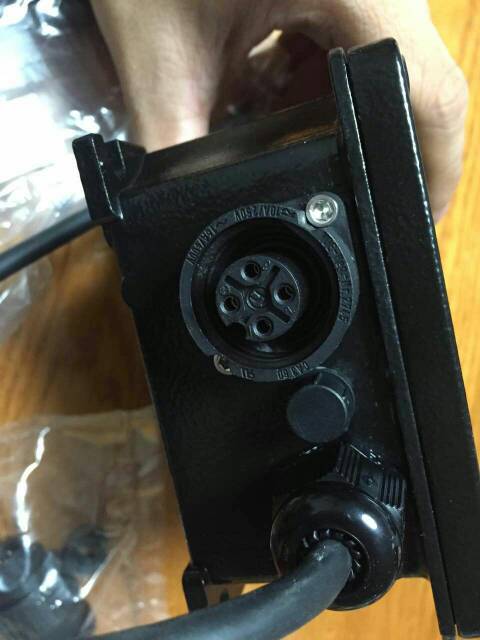

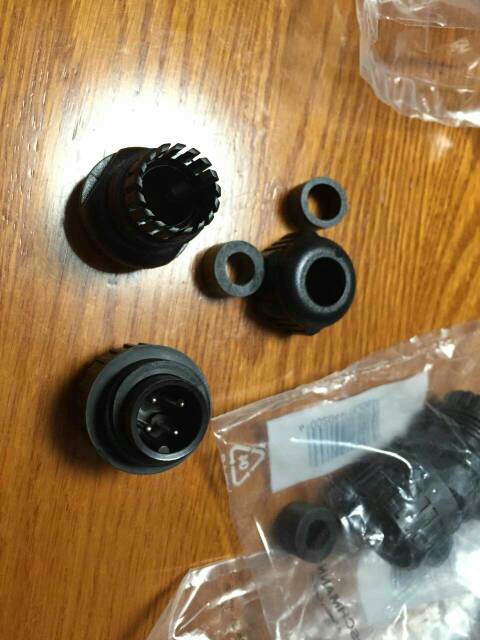

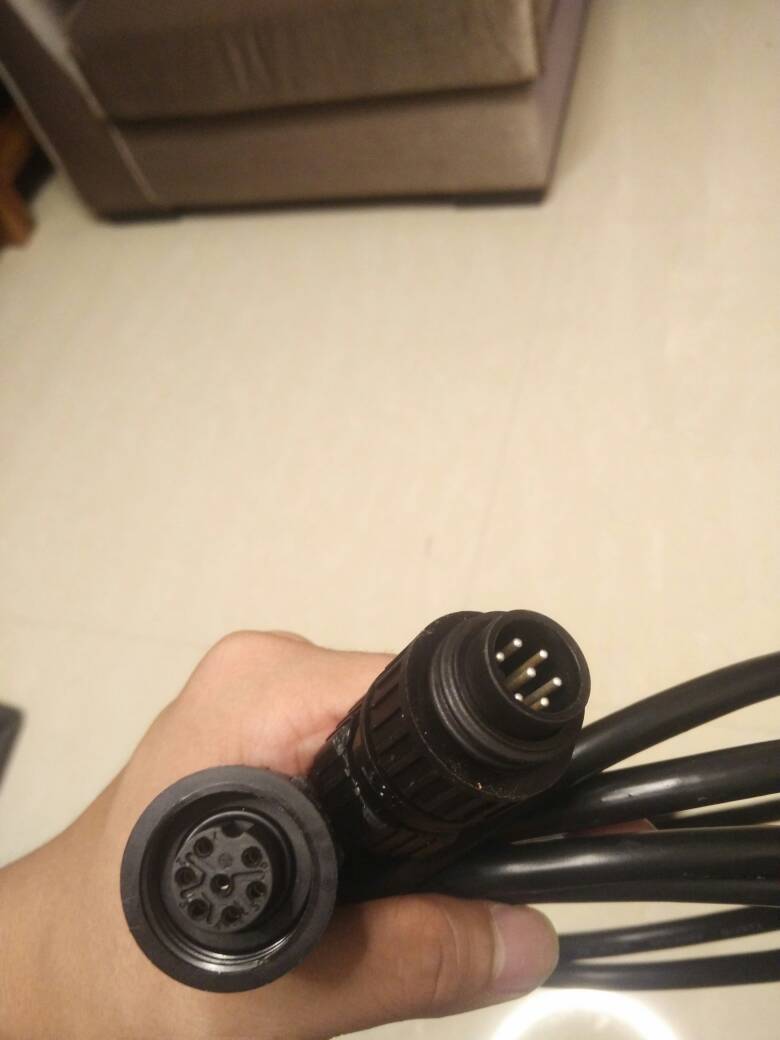

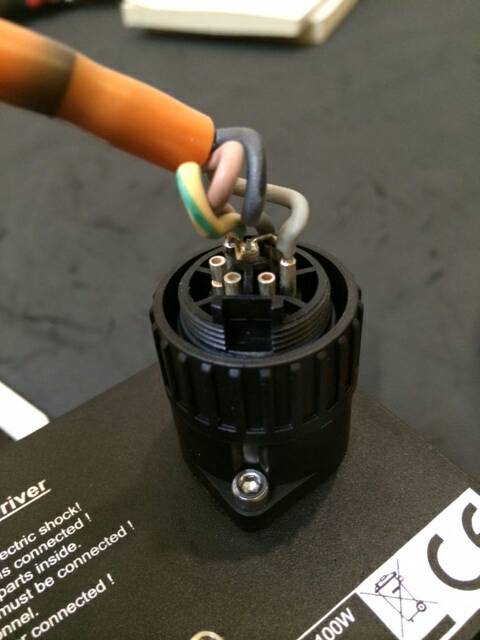

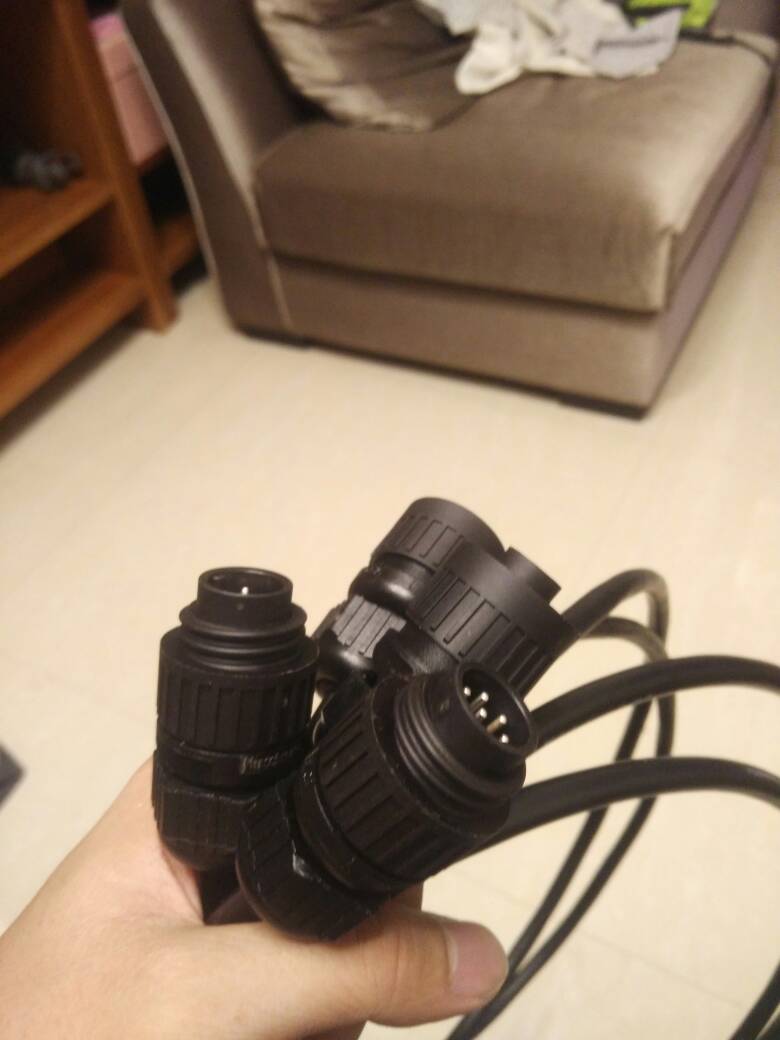

大哥，我有这个插线柱的压线钳，我是搞维修的，这个线端子是进口的。要用专业钳子还可以，我买把钳子6000 ...

多谢支持，6000也算是钳子里的奢侈品了

一网一网的鱼

有知识有文化，还有内涵，多来点这种有营养的文章啊，最后用的什么胶粘接的效果咋样

Maximilian

一网一网的鱼 发表于 2016-8-1 23:27
有知识有文化，还有内涵，多来点这种有营养的文章啊，最后用的什么胶粘接的效果咋样

谢谢，胶用的还是无影胶，只是换了其他品牌，效果很好。

万花筒

Maximilian 发表于 2016-8-1 21:43
多谢支持，6000也算是钳子里的奢侈品了

专为你压线准备的钳子，价值6000元

宁波小谢

溢流区上方的上水管   是三通  +通气孔？  这个是怎么接的？

mike-mike

一直在期待斑竹大大的更新。我有几个问题。1个我想问下，当时上水为何没考虑直接在缸壁上打洞直接出水？而是现在这样绕弯进入？第二个是我想看下出水上部那个止逆的细节。第三是，下水的干湿分离盒，通过打洞雨林管，这样会不会影响出水效率，但由于重力关系会不会前部出水多后部出水少？
小弟问题较多，因为最近也在设计新的缸。。。

52057717

Maximilian 发表于 2016-8-1 20:49
刚刚过去的一周进度很慢，主要是栽在了劣质胶水上。

话说无影胶是个好东西，在胶水固话前给了 ...

UV胶要注意一下，很多UV胶只可以短时间防水，一旦长时间泡水三天就会开胶。我之前已经有过教训了，用UV胶粘了好几个亚克力盒子放滴定液用，结果测试的时候无一不在三天左右开胶漏水，最后把盒子里面的接缝处补了一层环氧树脂算是没问题了。这个问题特意咨询过卖家，基本上UV胶都不能做到长时间泡水。粘亚克力就两种方法，一种是推荐的三氯甲烷，另外就是用环氧树脂。三氯甲烷强度最高，但操作稍有不当就会有气泡，粘之前需要拿大量的废材料来练手。环氧树脂粘接强度也大，而且同样不怕水，但固话时间太慢了……

Maximilian

宁波小谢 发表于 2016-8-2 11:20
溢流区上方的上水管   是三通  +通气孔？  这个是怎么接的？

目前的计划是：三通+变径补芯 接 2分pe管+单向阀，后面我会详述。

Maximilian

52057717 发表于 2016-8-2 13:06
UV胶要注意一下，很多UV胶只可以短时间防水，一旦长时间泡水三天就会开胶。我之前已经有过教训了，用UV胶 ...

感谢提醒，咨询了一下厂家，确实存在这个问题，晚上研究一下补救办法

52057717

Maximilian 发表于 2016-8-2 13:23
感谢提醒，咨询了一下厂家，确实存在这个问题，晚上研究一下补救办法

先不要泡水，买瓶子透明环氧树脂，也就是水晶滴胶。把里面接缝处涂满就行了，环氧树脂固化后不怕水，uv胶也就接触不到水了。这样就没问题了。

Maximilian

52057717 发表于 2016-8-2 13:25
先不要泡水，买瓶子透明环氧树脂，也就是水晶滴胶。把里面接缝处涂满就行了，环氧树脂固化后不怕水，uv胶 ...

如果是简单容器的话用您说的办法应该没问题，但我这个粘的东西太多，接缝也太多，怕是不好做到所有接缝都封好，我在考虑用开水吧目前的胶水都泡开（厂家说煮一下胶开的更快，只是没那么大的锅），然后用耐水的环氧树脂重新再粘。


正好感受一下PC材料的耐热特性。

52057717

Maximilian 发表于 2016-8-2 15:51
如果是简单容器的话用您说的办法应该没问题，但我这个粘的东西太多，接缝也太多，怕是不好做到所有接缝都 ...

没问题的，用环氧树脂顺着缝溜一下，都能粘上胶，如果手艺好几乎从外观都看不出来。当然你要全部泡开用环氧树脂粘也行，但我试过一次挺不好操作的，环氧树脂很黏，流到外面就擦不掉。目前到现在我总结最容易的方法就是UV胶粘好用环氧树脂灌缝比较好操作，效果也相当不错

一网一网的鱼

52057717 发表于 2016-8-2 16:18
没问题的，用环氧树脂顺着缝溜一下，都能粘上胶，如果手艺好几乎从外观都看不出来。当然你要全部泡开用环 ...

有分量的好经验啊，材料的粘接是最头痛的，因为缺少材料的特性资料，谢谢分享经验

Maximilian

52057717 发表于 2016-8-2 16:18
没问题的，用环氧树脂顺着缝溜一下，都能粘上胶，如果手艺好几乎从外观都看不出来。当然你要全部泡开用环 ...

听劝，就按前辈的办法来。

感谢分享经验，水晶滴胶已下单。

52057717

Maximilian 发表于 2016-8-2 17:13
听劝，就按前辈的办法来。

感谢分享经验，水晶滴胶已下单。

期待美缸啊~~以后我要是再换大缸一定先找你去交流~~
