长期更新—免换水仿潮汐生态系统（数据中心正在加紧建立）

guosaijun001 · 发表于 2019-7-24 10:46:29

大统一模型发表于 2019-7-24 07:34
谢谢啦！也就是说找一个带上位机控制的pwm模块，水泵链接模块，模块控制水泵，然后plc当上位机控制模块， ...

原来的水泵控制模块是不要的那是个pwm发生器

你检测下水泵控制器的出线没有示波器就用万用表代替

接水泵的那个线一共是3条你按我说的接可以搞定一般是共负接法正负还有pwm

guosaijun001 · 发表于 2019-7-24 10:47:53

大统一模型发表于 2019-7-24 07:34
谢谢啦！也就是说找一个带上位机控制的pwm模块，水泵链接模块，模块控制水泵，然后plc当上位机控制模块， ...

上位机本来就有pwm的一般不要接啥模块的直接上位机控制就好了
有不明白的你加我w 18662883885

大统一模型 · 发表于 2019-7-24 12:22:08

guosaijun001 发表于 2019-7-24 10:47
上位机本来就有pwm的一般不要接啥模块的直接上位机控制就好了
有不明白的你加我w 18662883885

好的谢谢

环宇智谷-杨萌 · 发表于 2019-7-24 13:45:50

示波器我这里有，但我不会用

来自安卓APP客户端

hvchao · 发表于 2019-7-24 22:11:01

老哥指点指点我

来自安卓APP客户端

大统一模型 · 发表于 2019-7-25 13:21:18

7月25日最新进度：两套系统的系统设计我都重新做完了，一套正弦波的，一套非线性的，我先做一套正弦波的去测试（穷，非线性贵大概1000块钱，做不起）。下一步等传感器和中控到手了，每天更新一下水质数据。

来自苹果APP客户端

大统一模型 · 发表于 2019-7-25 13:28:28

环宇智谷-杨萌发表于 2019-07-24 13:45
示波器我这里有，但我不会用

我也不会呀

来自苹果APP客户端

一城山水 · 发表于 2019-7-27 08:54:20

期待更新。是乃我辈中人之先锋啊！

来自安卓APP客户端

糖果芋圆 · 发表于 2019-7-27 21:31:40

本帖最后由糖果芋圆于 2019-7-27 22:18 编辑

看了一下感觉困难重重啊!完全模拟大自然生态系统的人工系统几乎不可能....Dymico系统理论是可以....但是...感觉困难太大! 首先没有蛋分,家用水族箱那不到1平方的表面积产生的溶氧量肯定是不够的,氧气的来源就要全靠藻类,那晚上熄灯后要开氧气泵吗?还是在厚砂表面需要一个24小时开灯的藻缸? 那流量怎么控制? 其次中间的钙反是和厚砂结合在一起的,珊瑚石消耗了怎么补充? 从硝化区到反硝化区沙子和骨的堆叠也是很有讲究的吧?否则怎么判断从哪里开始反硝化?这也是原系统线性的原因之一吧?如果非线性简直没办法确定反硝化区在哪?一旦流量大了,反硝化区马上就被破坏了. 再来CO2不但要用来分解珊瑚石,还用来制造无氧区的话,那这个气体和水流流量要怎么控制? 现在没办法像普通钙反一样用蠕动泵了...钙镁元素爆高了怎么办?.而周围沙子没办法翻动,因为CO2产生的碳酸板结了也会影响反硝化吧?...而且高于7的PH情况下珊瑚骨是不会析出钙镁的...,所以这也是原系统只能很大的原因吧?系统大就能在局部造成低于7的PH还不会影响到周围的沙子.而你现在缩小体积了!还有这个ORP要插在哪里?反硝化区吗?怎么用ORP判断反硝化已经完成了? ORP低于100吗?那如果前方的硝化反应没有完成,有机物高了,或者CO2开大了,PH低了,对ORP的判断也有很大的影响吧?所以还是只能做大? 还有最重要的一点,单靠厚砂不可能培养出大量微生物啊,传统厚砂系统在培养微生物方面比不上ATS系统,而单纯ATS养不活蜘蛛海绵.,因为ATS培养出的微生物不够吃,再巨量喂食的话连ATS系统都会崩!后来关掉蛋分也不行,我试着养过3次.....不过厚砂胜在表面等于沉淀池,所有食物残渣都能在内部内循环分解,不会影响到水质,所以理论上是有可能处理巨量喂食的,而且因为都是内循环,也应该能产生更多的营养物质!..单靠培养出来的那一点微生物是绝对不可能喂饱Nps的......所以如何最高效的处理巨量的喂食..而不会积累成硫化氢......这里面的碳源感觉也是个大黑箱啊...

周温文 · 发表于 2019-7-29 07:24:13

这个真爱必须顶一下

奔波儿霸 · 发表于 2019-7-29 16:38:23

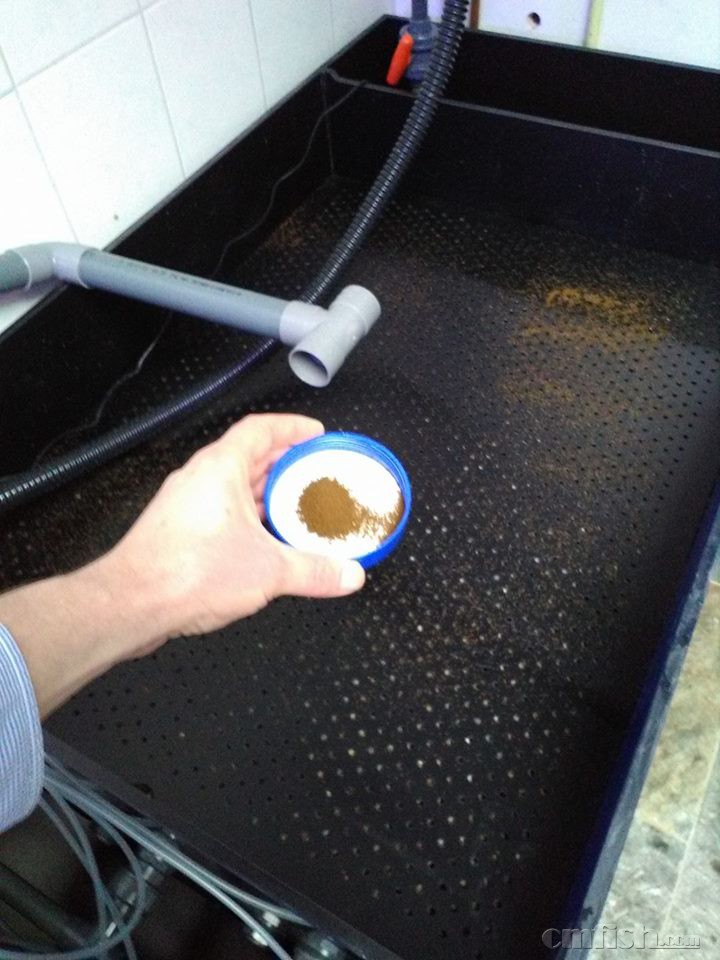

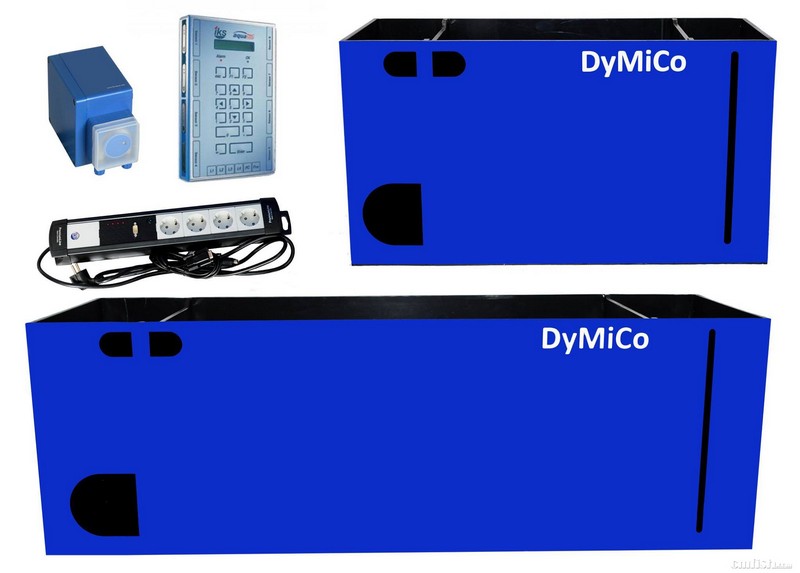

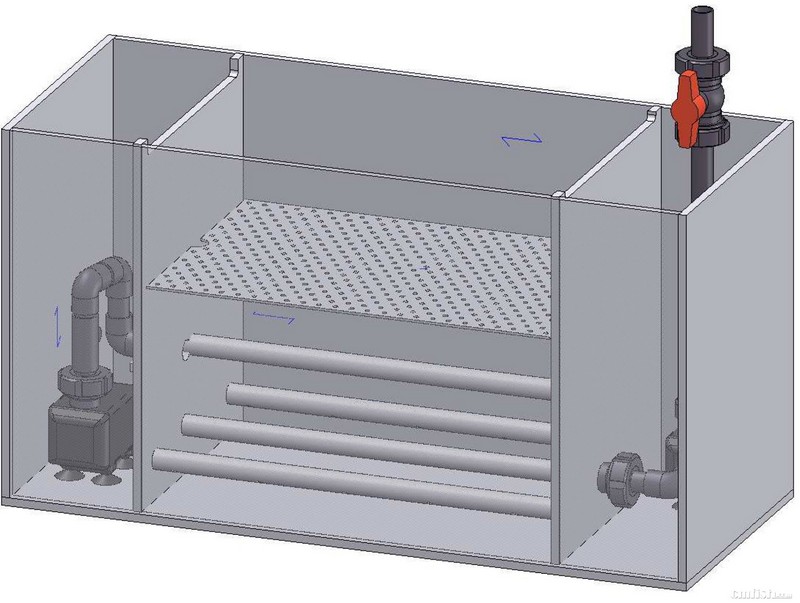

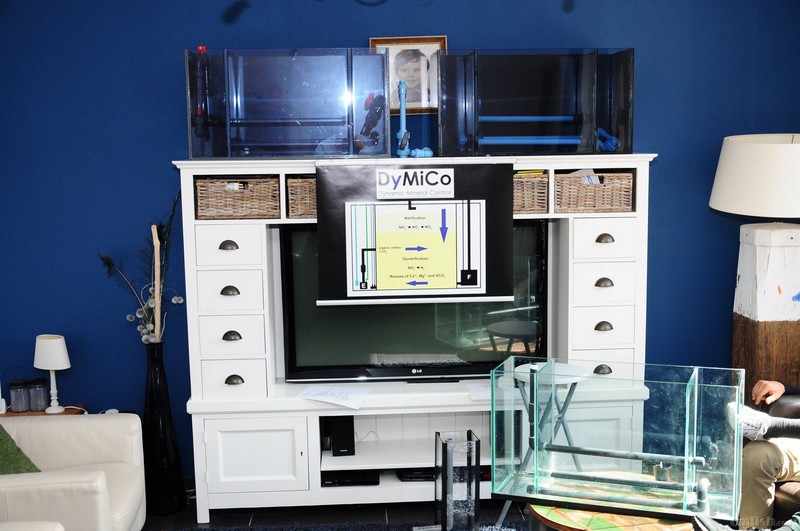

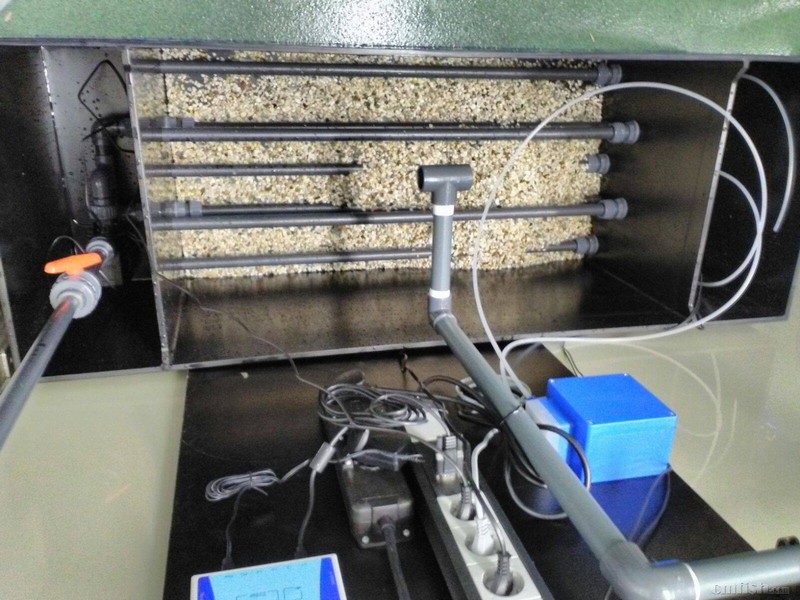

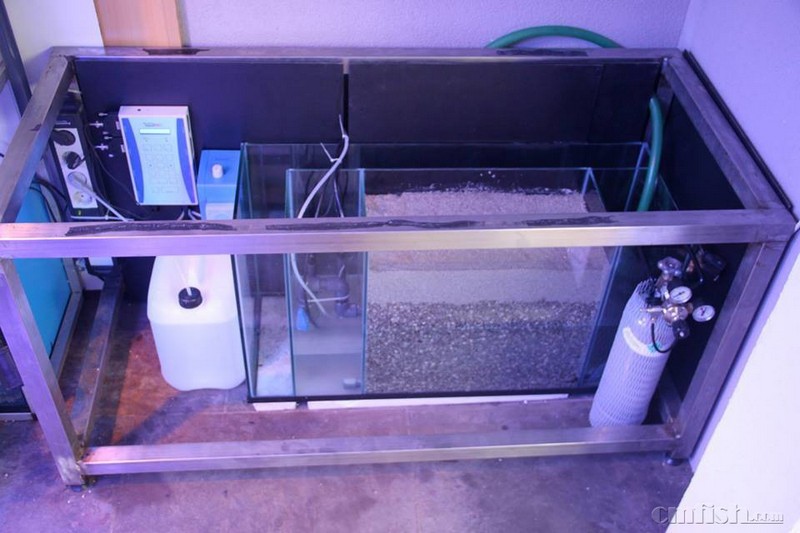

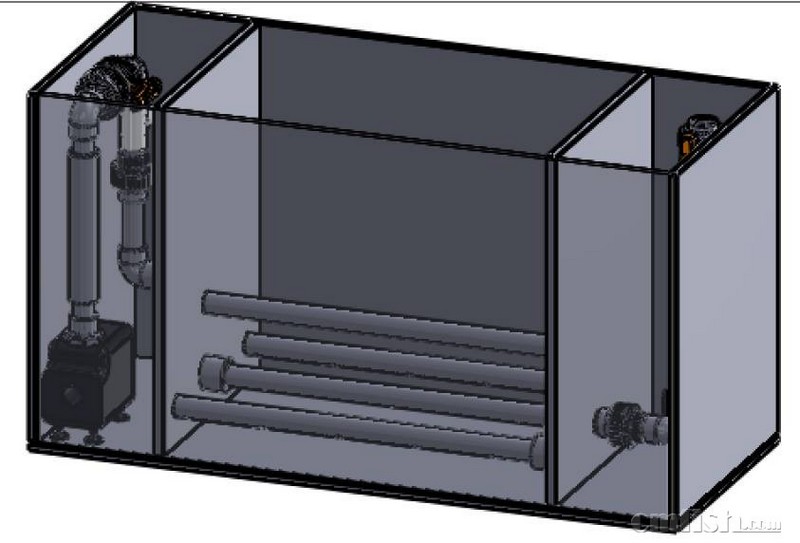

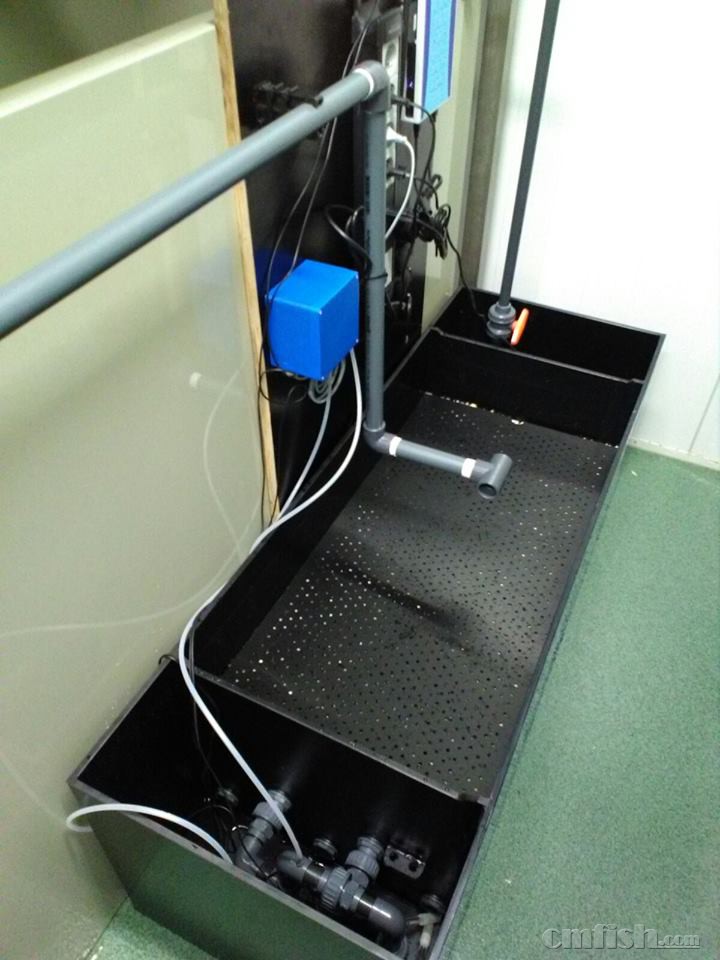

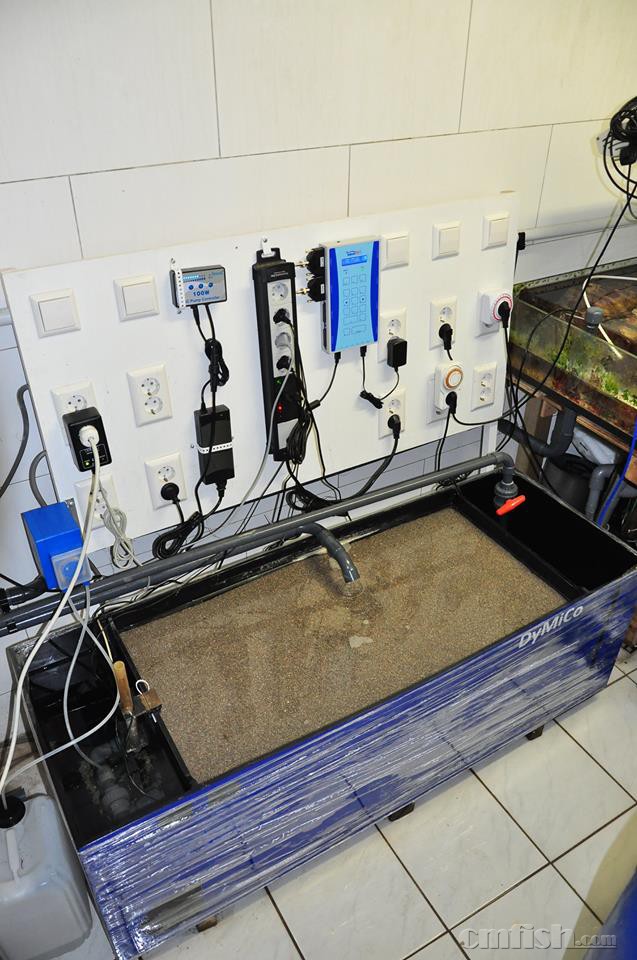

今天不忙，去看了下他们的FB，找了一些图片，感觉系统最大的难点是靠德国AQUASTAR电脑全自动水质监控系统联动监测和响应这块，从系统上看就是一个提供碳源的滴定泵，但是看案例照片还是有很多其他滴定的头，关键怎么做自动控制这块是难点，附上一些图，希望对你有帮助

奔波儿霸 · 发表于 2019-7-29 16:42:38

还有就是，提供注射碳源的泵头是tunze 泵 1073 040

奔波儿霸 · 发表于 2019-7-29 16:56:47

AQUASTAR电脑全自动水质监控系统产品描述
多达8个感应器接口，可检查溶解、氧温度、盐度、PH、氧化还远电位5个指标。同时检测一个或多个水体设有16个执行机构，启闭各种设备，对溶解氧、PH、温度、臭氧、盐度、水位、照明（日照强弱，月亮相态）、水泵（海水潮汐，旋水流向）、投喂等实施自动控制。
这个玩意是核心，监控和控制的东西很多啊

奔波儿霸 · 发表于 2019-7-29 17:25:30

https://www.iks-aqua.com/download/1000_Manual_GB.pdf

奔波儿霸 · 发表于 2019-7-29 17:27:29

我就帮你到这儿了，祝你成功兄弟！

graceboss · 发表于 2019-7-30 15:53:54

密切关注中

糖果芋圆 · 发表于 2019-7-30 21:06:55

奔波儿霸发表于 2019-7-29 16:56
AQUASTAR电脑全自动水质监控系统产品描述
多达8个感应器接口，可检查溶解、氧温度、盐度、PH、氧化还远电 ...

这就说得通了,难怪我之前觉得没法控制,有这个水质监控系统在,这个Dymico厚砂系统,做到最基本的水质控制还是可以的! 淘宝还是可以买到各个独立的检测仪的,只是要整合的话确实不容易,必须首先确定系统是否有效运行,然后再收集有效运行的数据,再整合成自动控制系统....

糕手 · 发表于 2019-7-30 22:31:31

糖果芋圆发表于 2019-7-27 21:31
看了一下感觉困难重重啊!完全模拟大自然生态系统的人工系统几乎不可能....Dymico系统理论是可以....但是... ...

荷兰那边已经跟我说了，dymico系统并不能自己产生浮游生物的。养活滤食性珊瑚主要还是靠heavy feeding

糕手 · 发表于 2019-7-30 22:43:41

根据dymico系统原理自己做的过滤器从12月一直用到现在。处理No3是挺不错，P就差了点。用下来其实问题不少，也离不开蛋分的换水，但至少海量喂食的情况下能维持一个不会太高的NP环境。
可能我对dymico系统的理论还没完全搞透，楼主如果成功了，我再找楼主买真正完善系统

成礁 · 发表于 2019-8-2 22:46:17

原版dymico并没有说清楚，在实际使用中会发现很多问题

来自安卓APP客户端

成礁 · 发表于 2019-8-2 22:47:06

主要是管理n ,p不管的

来自安卓APP客户端
