酷鱼水泵一代外接控制测试

samuraiwf

测试设备：

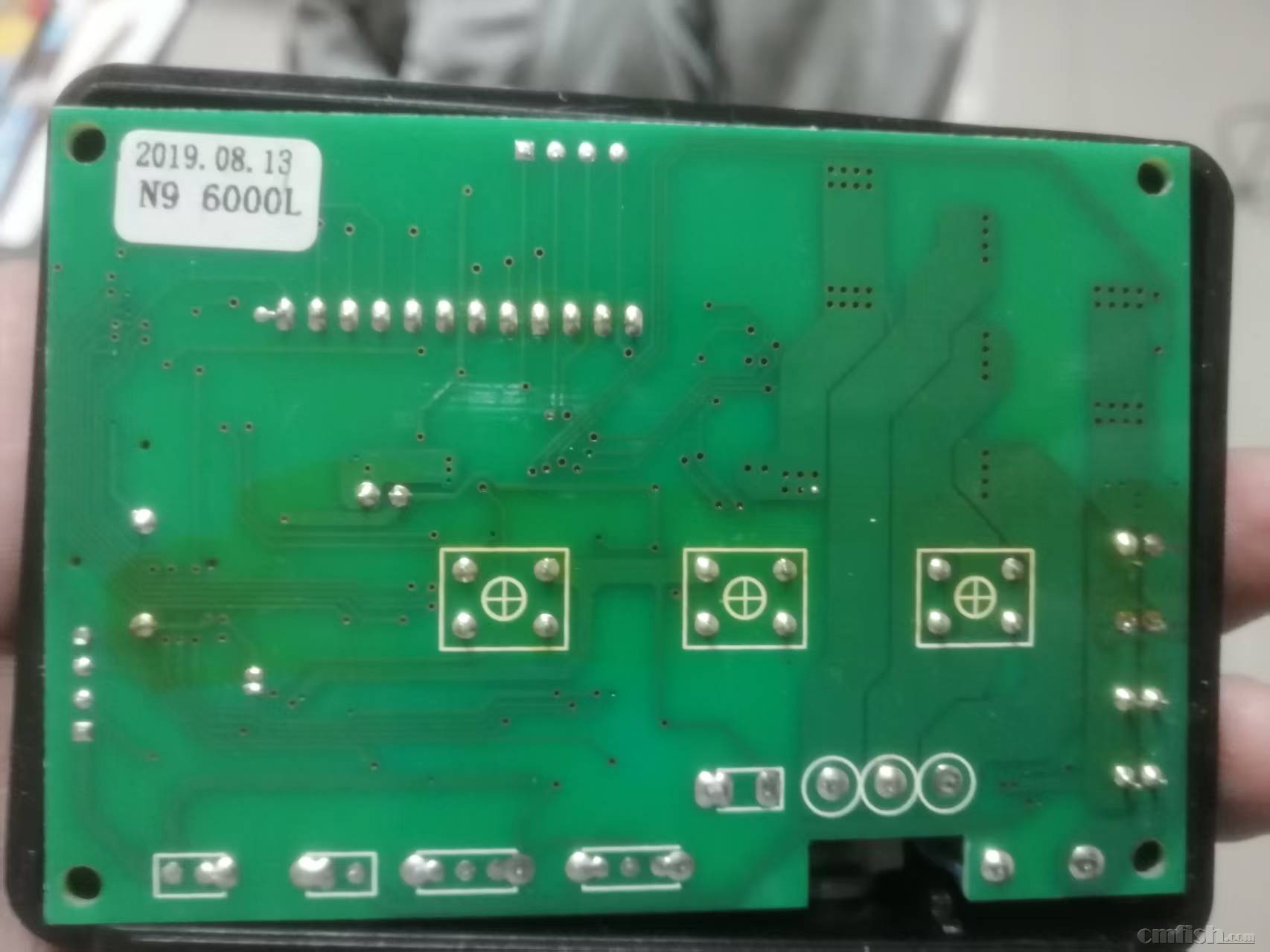

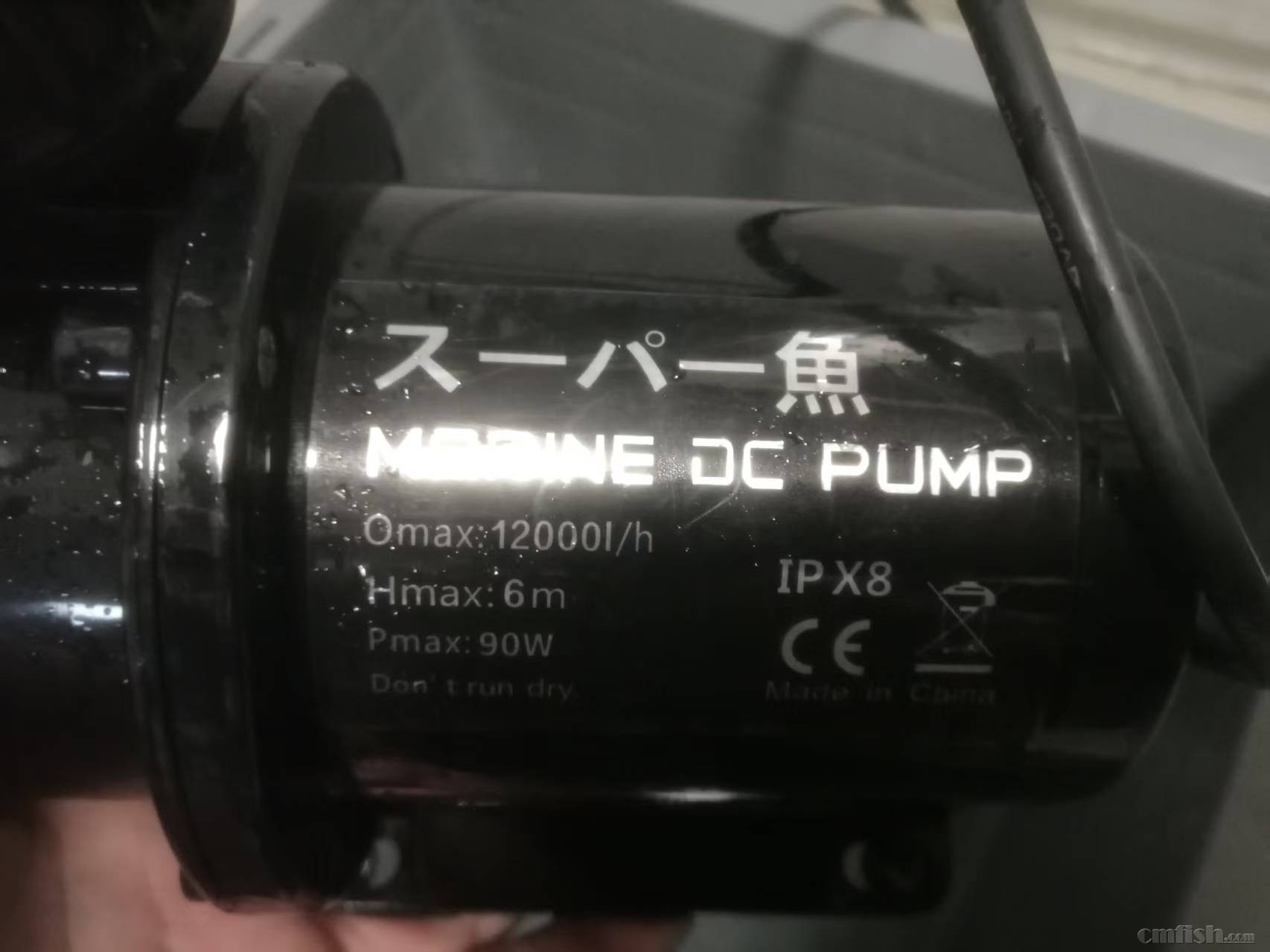

1.水泵：使用的水泵是收的二手一代12000,测试暂停/调速可用。控制器的level sensor I 和II及computer port三个端口是胶水粘上的。拆开控制器标签显示：2019.08.13 N9 6000L, 估计6000L以上控制器通用。问汇盈丰客服不予答复，在网上看估计和八爪鱼的控制差不多，也是0-10v调压。
2.arduino和pwm转0-10v模块

使用ds生成调压代码，调压模块输出偏离目标值有点大，但是在调压范围内可用。

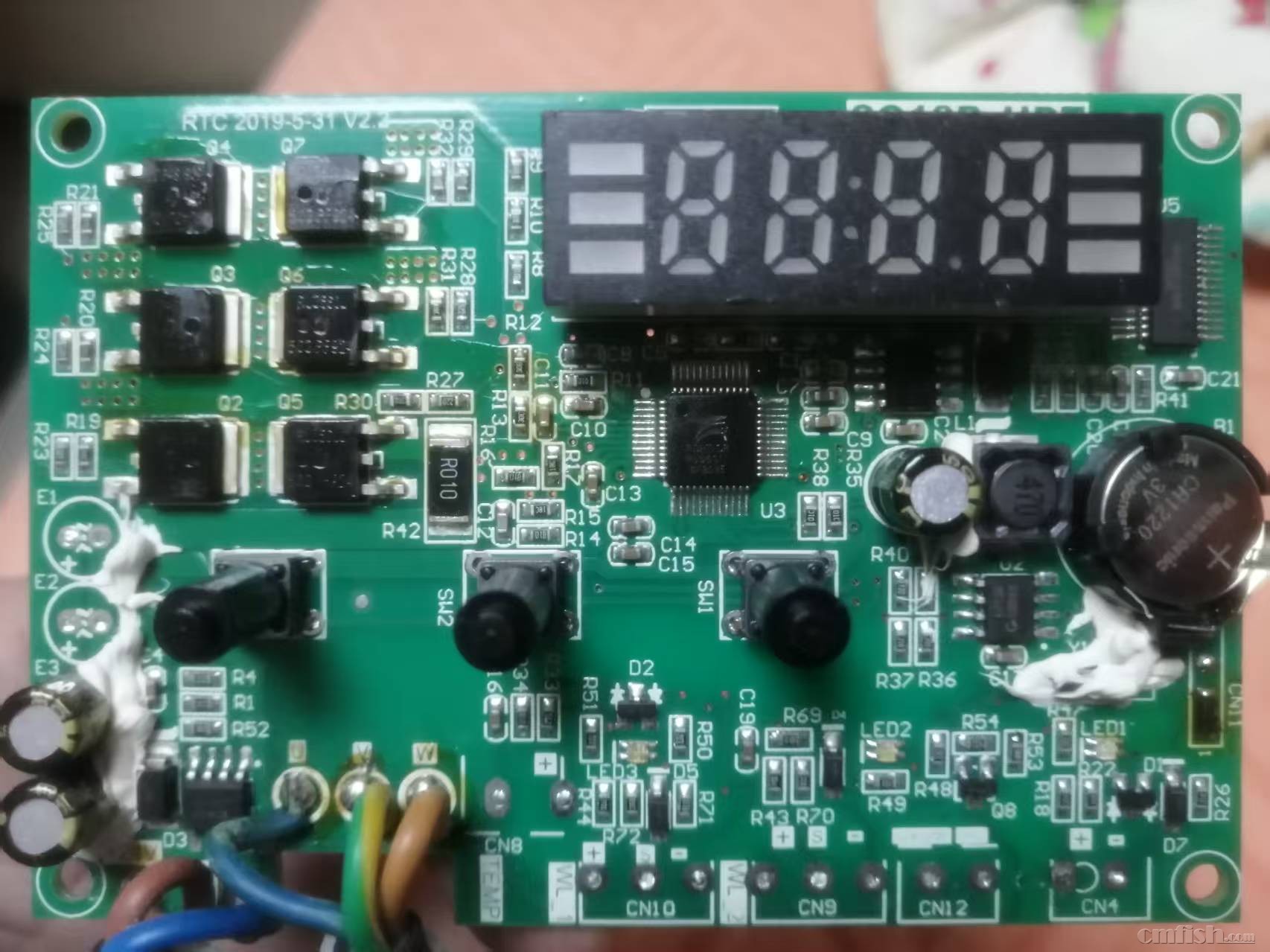

把控制器computer port对应的CN4两条“+”“-”线引出，接上调压模块。

测试结果：
1.5v控制电压对应控制器显示速度1;电压超过1.5后，控制器computer port指示灯点亮。
1.6v->2
........
4.8v->41
8.2v->82
>10v->100

集成控制时可按键设定初始速度0,通过调压控制喂食/潮汐/调速等模式。速度可跳变不需要递增或递减。
两个水位感知应该也是可用的，未测试，CN9/CN10水位感知供电电压为5V，信号线(s)悬空电压为4.1.

彩虹小羊

有0-10v控制真方便
