【再不折腾就老啦！】可复制6通道日出日落LED灯（完工！）

飒枫 · 发表于 2016-12-16 11:56:34

本帖最后由飒枫于 2017-11-27 16:55 编辑

这次主要是做可复制的DIY灯具分享，包含灯板，控制器，散热器购买链接，外壳图纸。重点讲下控制接线部分，让所有朋友都可以享受DIY的乐趣。
首先说说DIY灯具这个事情，其实DIY灯具很简单，可以说几乎没有难度，人人都可以制作，因为灯板，控制器都是现成的。只需要将控制器和灯板连接起来，然后用一个合适的散热器和外壳封装就完事了。
DIY作品区别也就在外观了，其核心功能是一样的。
DIY灯具需要配件：
1.灯板：
http://www.cmfish.com/bbs/forum.php?mod=viewthread&tid=468121&extra=
可以选择任意形式的灯板，一体的，单个的等等，这里我用的是自己制作的仿XR30光谱的6通道灯板，缩小了灯珠间距以提高混光效果，使用紫铜基板配合热电分离技术降低灯珠核心温度。命名为XR700

配合灯珠使用的透镜选用的
67mm内凹光学透镜：
https://item.taobao.com/item.htm?spm=a1z09.2.0.0.8lzmqJ&id=21415716181&_u=g2asd0nef41
透镜固定圈：
https://item.taobao.com/item.htm?spm=a1z09.2.0.0.8lzmqJ&id=538988339192&_u=g2asd0nb553
2.控制器：
控制器可选用不多，这里我选用的是武汉华炫科技的控制器（1-2路5瓦3-6路3瓦）
https://item.taobao.com/item.htm?spm=a1z10.1-c.w4004-8295400038.3.EO8oXP&id=25017660909
3.散热器：
https://item.taobao.com/item.htm?spm=a1z09.2.0.0.8lzmqJ&id=42920919587&_u=g2asd0nac4b让卖家截取了30CM长
4.风扇：
12V12CM散热风扇，淘宝任选。
5.外壳：
外壳使用5mm厚黑色亚克力制作，喷黑色哑光漆。外壳文件分享到我下面签名的群文件了，注册会员也可以直接下载附件。可以直接交给淘宝亚克力定制店制作。先来个成品预览

6.电源：
电源选用36V5A以上开关电源就可以，这里我为了美观选用的是适配器
https://item.taobao.com/item.htm?spm=a1z09.2.0.0.8lzmqJ&id=44395192562&_u=g2asd0nfa2d
7.工具：
电钻，电烙铁，螺丝刀，汽车自喷漆，0.3平以上线材等。
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
灯珠没啥说的算是成品，下面讲讲控制部分。
这是控制板

很清爽的一块板子，不需要自己动手做什么，只需要接线接好之后就可以使用了。
具体接线后面我会更新一个视频做讲解，先用图片替代下。
如图

控制板接线分为三部分，从右往左：
1.进电源，接开关电源，一块灯板接24V，两块灯板串联接36V，最大驱动两片灯板。
2.接风扇，用12V机箱风扇就可以，最左边的温控属于风扇控制模块。设置好启动转速，风扇会随着温度升高自动提高转速，线性调速自动控制。过温开启，低温关闭。
3.接灯珠，这个灯板是6路控制，3W 5W混合驱动。1路2路接5W灯珠，3路4路5路6路接3W灯珠。+ - 为灯珠正负极，接线注意分辨。
连接好后驱动部分就完成了，灯体核心也完工。灯板放在散热器上就可以当灯用了，还需要做的就是修饰外观了。外观无所谓可以裸奔使用了。
控制板附带电脑刷机软件和手机APP，具体大家问卖家吧。

灯体制作部分：

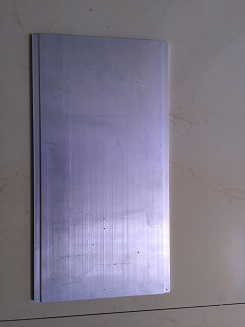

散热器按照图纸打好安装孔

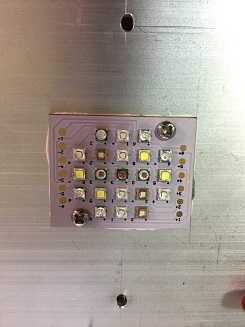

接下来固定灯板，两种方式一种中间涂抹硅脂，四周涂抹导热硅胶。压实后等待硅胶干透即可

另一种是全部涂抹硅脂使用螺丝固定压实。

不建议完全使用导热硅胶，导热能力不足会成为散热短板。

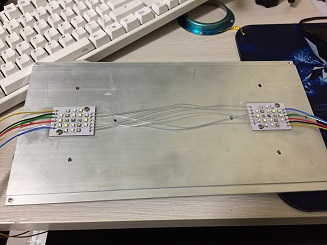

接下来连线，两块灯板串联。

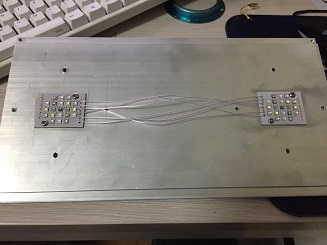

接正负极电源线。

安装好透镜。

主体部分完成，接下来粘接外壳。

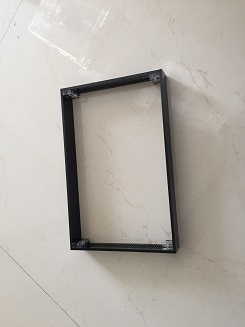

首先粘接边框。

四个角可以看到加强筋和固定孔，图纸上的小方格就是这个作用。
下面板用螺丝固定方便拆解，然后把灯体放入。

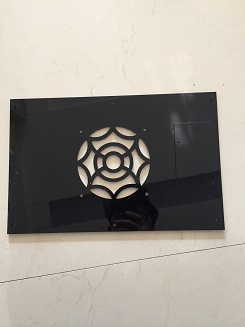

把控制器和风扇安装在背板上。
仔细看可以看到右边有个小的亚克力板粘在背板上，用做控制器固定使用。

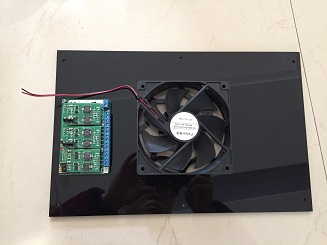

安装控制器和风扇。

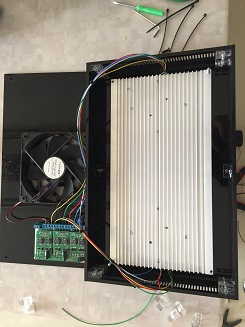

控制器接线。

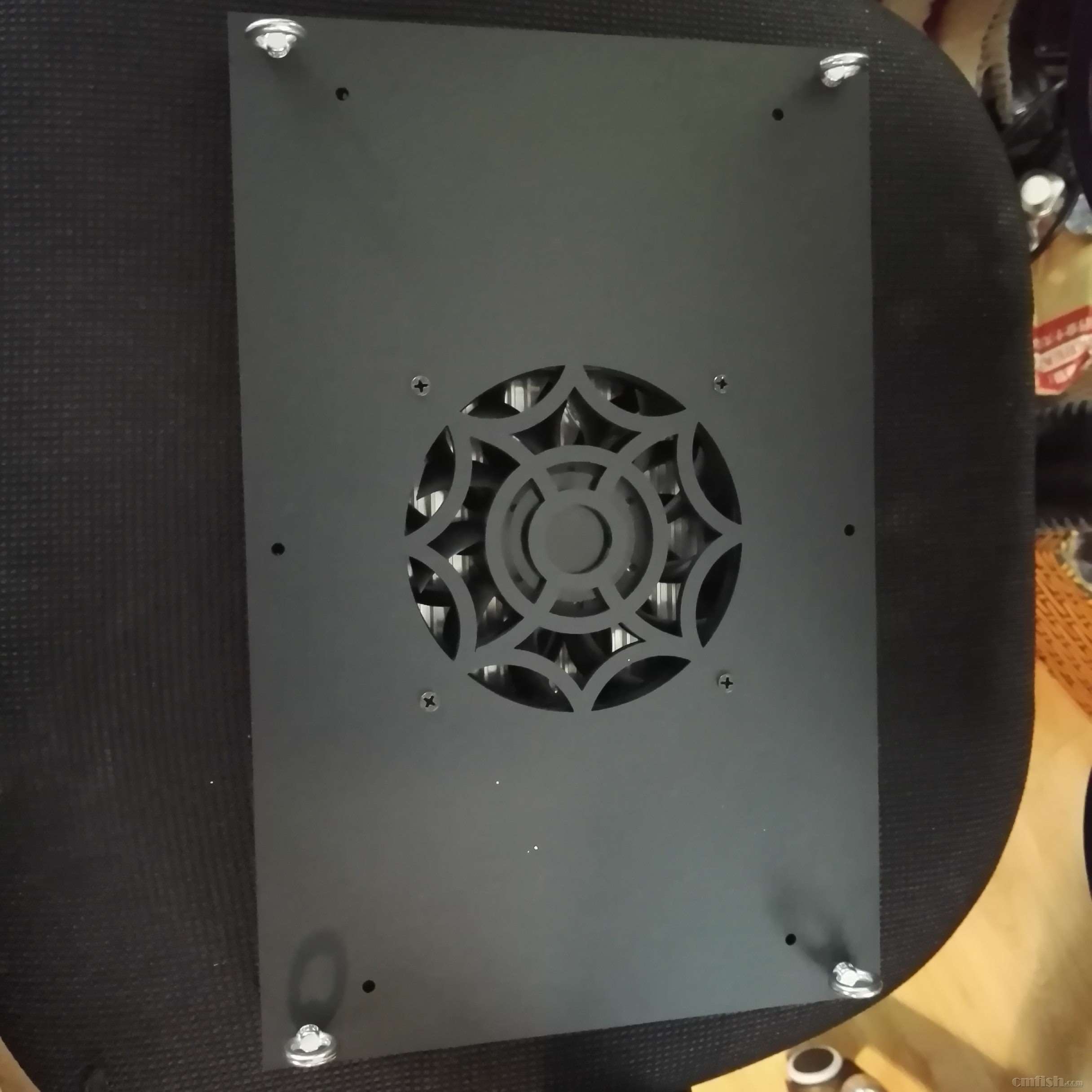

背板盖上，螺丝固定，完成。

拖拉几个月终于搞定了，算是有个交代了。
此教程做的灯虽然不入眼，但是做灯的核心思路和方法是相同的。
大家按照自己需要随意发挥不用拘泥形式，散热器选圆形，用个圆形外壳封装就是筒灯。
散热器铣个风扇位，可以做到超薄，用个金属外壳封装逼格立马就上来了。
大家自由发挥。

symlg · 发表于 2016-12-29 13:49:10

控制器接线还没更新，等更新

39408816 · 发表于 2016-12-20 01:30:16

有成品出吗？

pls · 发表于 2016-12-16 16:36:14

没有徒手换通电烙铁头视频差评

xx7500 · 发表于 2016-12-16 15:27:21

单灯头适合多大鱼缸

miaomiaomi · 发表于 2016-12-16 12:18:58

卖铁的 · 发表于 2016-12-16 12:20:11

支持

xuelangtc · 发表于 2016-12-16 12:41:54

顶

xiaojian1981 · 发表于 2016-12-16 12:47:23

支持DIY

随风飘 · 发表于 2016-12-16 12:53:53

支持DIY

novsyes · 发表于 2016-12-16 13:11:45

做的不错啊 ()”

七侯爷 · 发表于 2016-12-16 13:40:24

谢谢分享

usawww · 发表于 2016-12-16 14:59:44

完美产品厉害

graceboss · 发表于 2016-12-16 15:45:14

感谢，照单抓药就成，回家只是拼装起来，简单多啦

梨花瘦 · 发表于 2016-12-16 15:57:37

虽然不懂，但是分享精神绝对支持！

nopspace · 发表于 2016-12-16 16:44:25

没有徒手换通电烙铁头视频差评

虾儿要吃肉 · 发表于 2016-12-16 16:45:56

好屌的灯

xy233 · 发表于 2016-12-16 18:20:35

没有权限下载,干嘛要设权限呐

飒枫 · 发表于 2016-12-16 18:24:22

xy233 发表于 2016-12-16 18:20
没有权限下载,干嘛要设权限呐

权限设置非常低，回点帖子就有了。

卖铁的 · 发表于 2016-12-16 18:29:08

这款用的是武汉的控制器，是不是可以改用山东出的单片机替代，如果那样是不是又能降低DIY的成本了！只是假设

飒枫 · 发表于 2016-12-16 18:33:58

卖铁的发表于 2016-12-16 18:29
这款用的是武汉的控制器，是不是可以改用山东出的单片机替代，如果那样是不是又能降低DIY的成本了！只是假 ...

控制器是必备品，至于什么品牌的控制器没什么区别。后面会讲控制器接线，不管什么控制器接线方式都是一样的

飒枫 · 发表于 2016-12-16 18:34:26

qdpls 发表于 2016-12-16 16:36
没有徒手换通电烙铁头视频差评

稍后更新烫死你

飒枫 · 发表于 2016-12-16 18:34:39

nopspace 发表于 2016-12-16 16:44
没有徒手换通电烙铁头视频差评

稍后更新烫死你
