讨论一下led灯具中的透镜应用

wydxyer · 发表于 2018-1-22 11:12:13

看了这么久论坛，忍不住跳出来说几句！
透镜真的重要吗？
透镜的目的是做什么？

透镜就是将你的点发光或面发光大角度光源集中成你想要的度数，比如90度或60度，但我不明白论坛很多人DIY的为什么要将本来发光120度的LED在加上一个120度的透镜，后来想想可能这样可以混光？或可以装逼？

混光的方法，单个核心的LED发光角度正常为120度，如果两个核心或多个足够接近那个可以看作一个整体相当于cob面发光，实际发光角度还是120度，但两个光源却达到混光效果！
DIY难点，如何将多个核芯LED尽量靠近，除非工厂定制，否则只能靠铝基板实现，幸好现在的cree或仿cree xp的体积才3535，只要铝基板画的好，将LED尽量靠近，那么这个120度的面光源就形成，混光已经跟单个LED一样完美了，至于如果大家想让照射角度小一些，灯具可以架高一些，那么这时候可以考虑上个60度透镜或光杯，形成小角度发光源，这才是DIY的方法，而不是论坛所见，认为透镜多么重要，透镜对混光多好，其实大家都在走误区，某个大佬说过海水论坛一片乌烟瘴气，我翻了这么多DIY贴，确实有同感了！

彩虹小羊 · 发表于 2018-10-22 08:12:19

牛顿反射式光学望远镜，解决了色散，反过来是不是也可以解决混光问题？

飒枫 · 发表于 2018-1-22 15:01:57

有些说的貌似是对的，但是没说到点子上。灯珠本身120其实没有120 官方数据我们常用灯珠有105 115的。但是实际上角度不止这么点。120透镜作用是把过度弥散的光源约束在120角度内，让四周的光强尽量和中间相近。至于混光，灯珠集中角度大就行或者吊高。结果都一样

jinhuo3711 · 发表于 2018-1-22 11:21:33

赞成海水论坛一片乌烟瘴气

pls · 发表于 2018-1-22 14:35:32

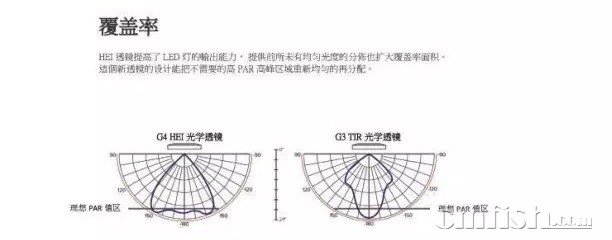

转一个xr g4的透镜介绍，我觉着老外的研究不应该是空穴来风吧，每个人做灯的理念不同，何来误区？又何来乌烟瘴气呢？如果真是乌烟瘴气，那也是网络发达的产物，信息泛滥真假难辨，不要把这么大的帽子扣在论坛上谢谢

skcks · 发表于 2018-1-22 14:38:00

大兄弟，你这样说让人家怎么卖货了{:3_75:}

pls · 发表于 2018-1-22 14:49:25

也希望大家少一些吐槽多写一些能够帮助大家的文章

飒枫 · 发表于 2018-1-22 15:03:18

至于你说的论坛乌烟瘴气就不敢苟同了，社会本就是鱼龙混杂，玩的人多了就各种人都有。你周围就没有你看不上的人吗，也肯定有看不上你的人。都是互相的

linuzj · 发表于 2018-1-22 15:05:21

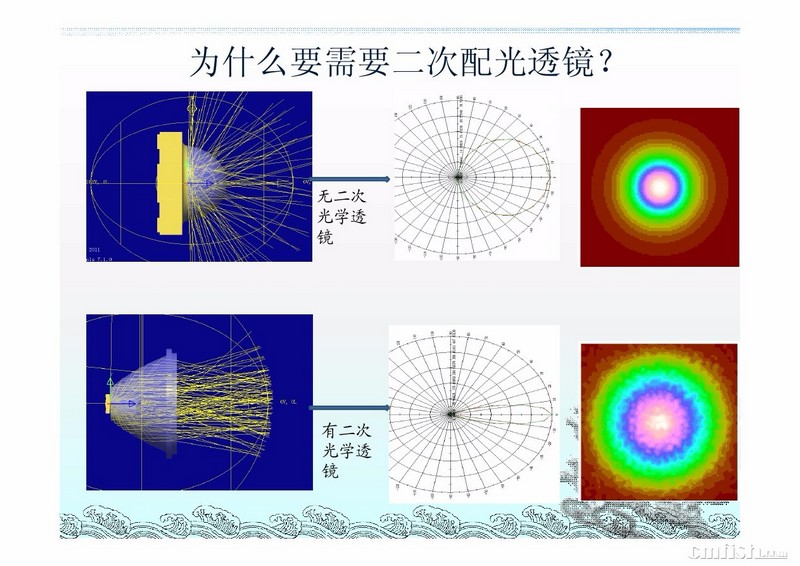

一次配光是为了提高光导出效率二次配光才是根据实际需要分配光线

向往蔚蓝 · 发表于 2018-1-22 16:02:31

透镜可不像你想得那么简单。不只是混光。目的一个试提高光利用率，二是通过设计折射面使光得分布合理，设计透镜要先设计配光图，然后要做光学建模模拟。其中学问还是挺多的，而且开发一套好得透镜需要一些资金支持。毕竟模具很贵，一次开不成功就废了重开，研究出一套好透镜没有十万八万搞不出来。

所以，品牌灯贵是有贵得道理。挂出来，一对比，高下立见

wydxyer · 发表于 2018-1-22 16:40:04

嗯，这样讨论就挺好了，真理越辩越明，透镜就是用来二次配光，根据需要将光线折射成需要的发光角度，至于好透镜与差透镜这点我是不太苟同，就跟相机镜头一样，好镜头可以拍出好照片，差镜头也能拍出优秀照片，现在光学透镜的透光率都很高，差距真的微乎其微，没必要夸大透镜作用，整体设计好才是真的好！架构存在问题的灯具配上好透镜也白搭！

jacky123456 · 发表于 2018-2-9 22:59:38

灯的知识还是挺多的

hivand · 发表于 2018-9-20 11:58:59

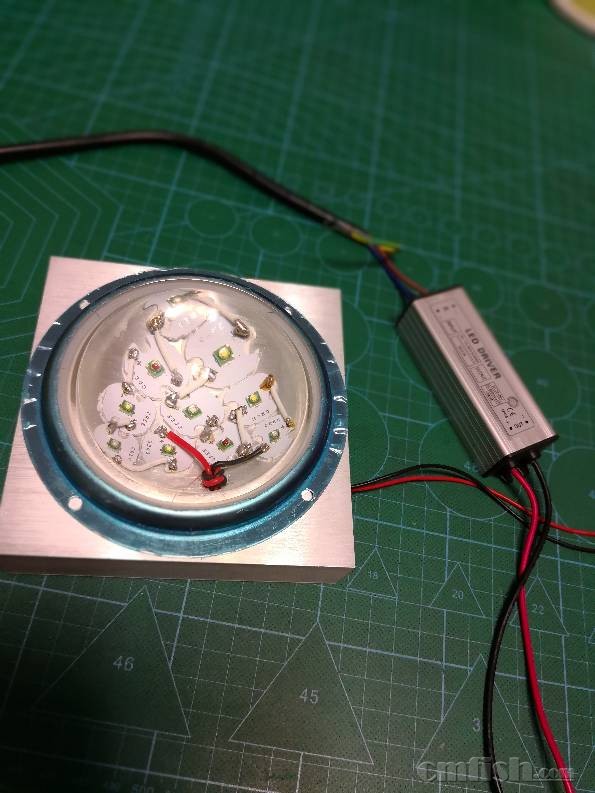

这个怎么样？

没控メ约定祭 · 发表于 2018-10-21 14:35:53

一切珊瑚说了算

珊瑚不适，就蒙均光膜上去，一层不行蒙两次

czrzll · 发表于 2021-3-22 15:01:52

透镜不混光，最多约束光线的折射角度。为了吊高，。必须要小透镜。如果放的比较低。装透镜没必要了
