聊一下DIY干湿分离造流泵的过程____爱浪客

pengpeng

补充一下我主要是个人爱好，在养SPS同时，有时间做做这个玩。希望纯粹的交流，只是启发思路，不掺杂商业目的。

首先我们先聊一下使用的磁铁，我使用的是轴向充磁的磁铁。我自己买了一个特斯拉计测量了MP40的磁铁，结果它是轴向充磁的（注意“轴向充磁”）。
当然我也试了径向充磁的磁铁，试验的结果是夹10CM的玻璃是稳定运行的极限，再厚的玻璃湿端容易掉。

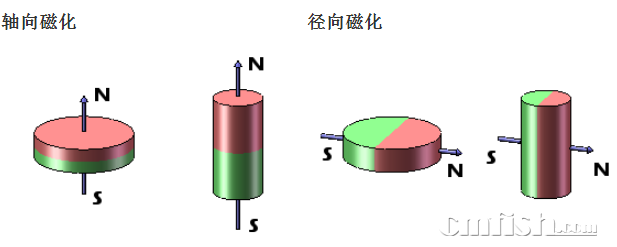

图片来自网络

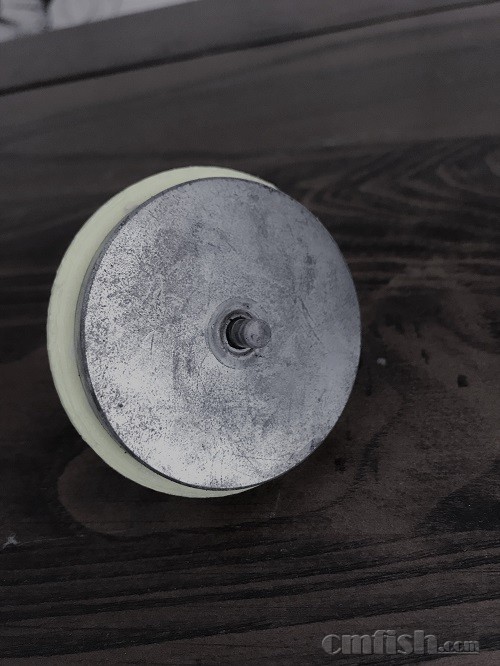

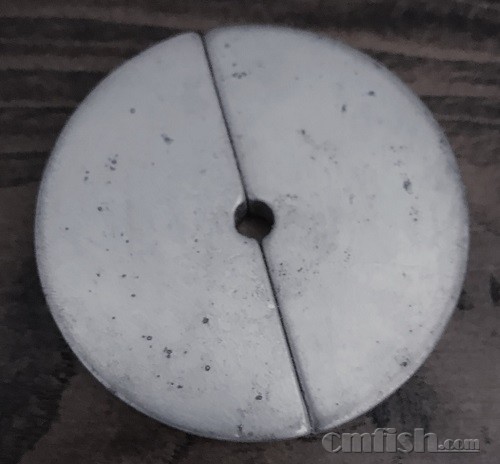

下面是我DIY时定制的两种磁铁

实际上就是，磁铁的多级充磁。但是这个没有人给做因为麻烦。我只能定做的半圆的普通轴向充磁-磁铁，拼成一个圆形。

pengpeng

径向充磁的磁铁使用起来有一个问题，就是这个磁铁的磁力是：
      越接近圆心的部分磁力越小，越远离圆心的部分磁力越大。等于是“磁力中间圆心小，两边大”。     径向充磁的磁铁他的磁极在圆形的两边，上图已经标明。

下面说轴向充磁：
     轴向充磁的半圆平面，整个面磁力都是一样大，因为平面他是磁铁的磁极。
实际应该是多级充磁，也就是这块磁铁正反面一共有4个磁极。而迳向充磁，得到的磁铁是两个磁极。在圆的两侧。

pengpeng

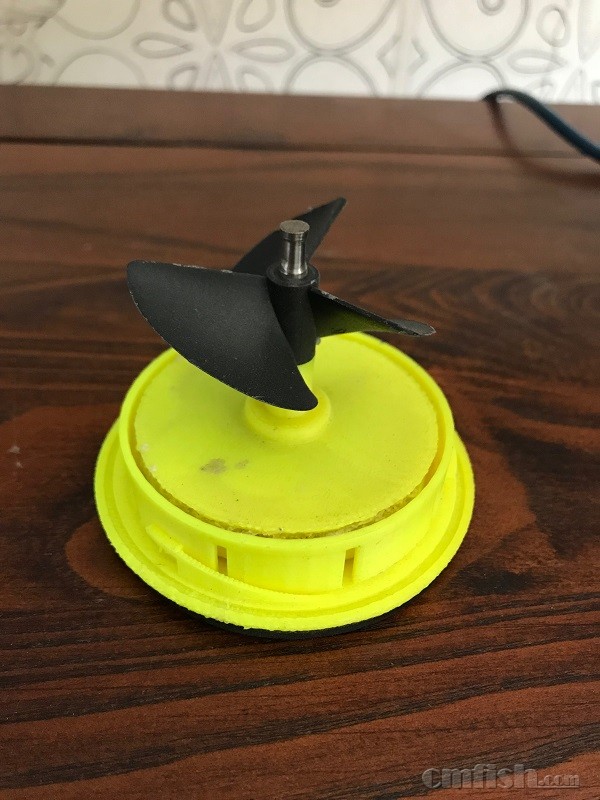

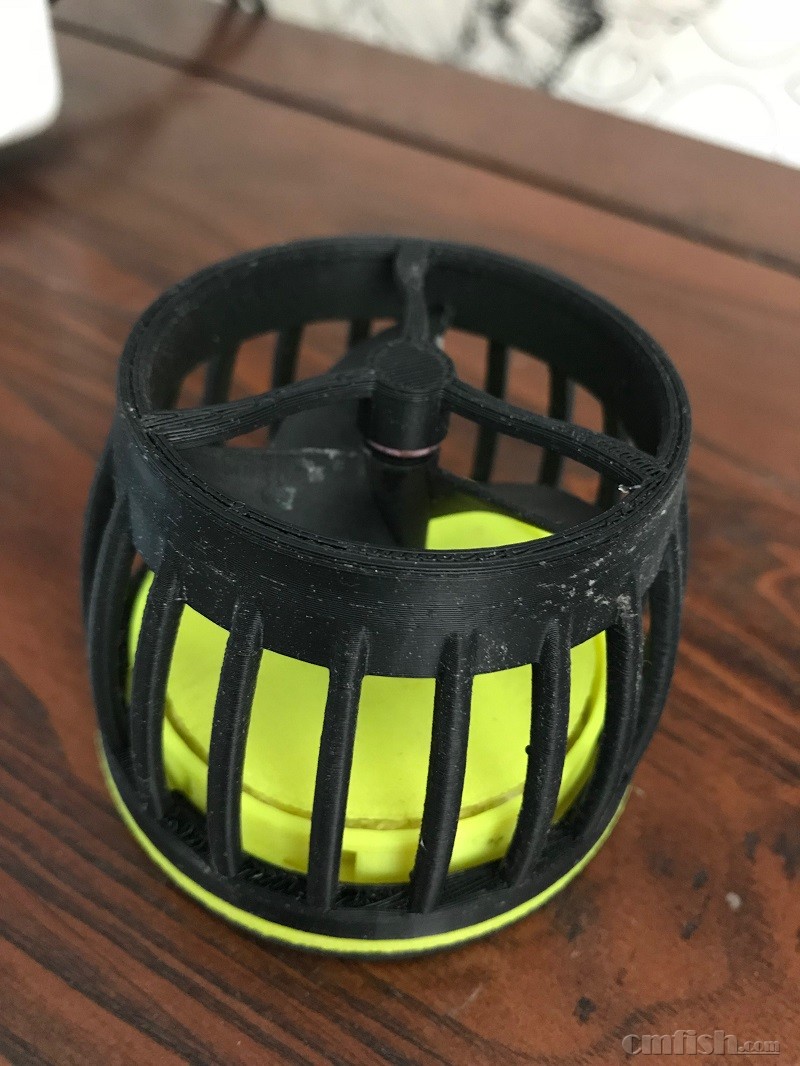

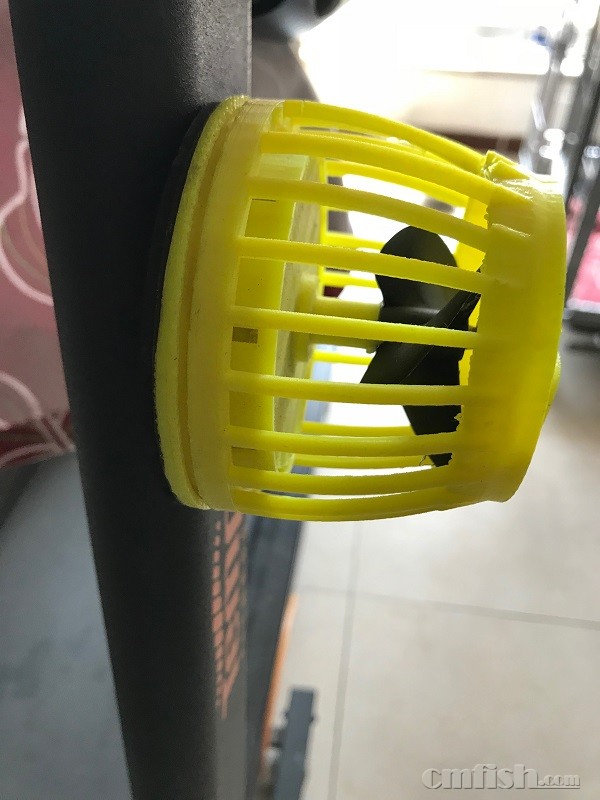

下面给大家看看我DIY的湿端，我使用的是钛轴（仔细看图片，这个钛轴磨损严重，因为3D打印的外罩，轴套偏），没有定制陶瓷轴、轴套等其他东西。

pengpeng

下面聊一下干端：

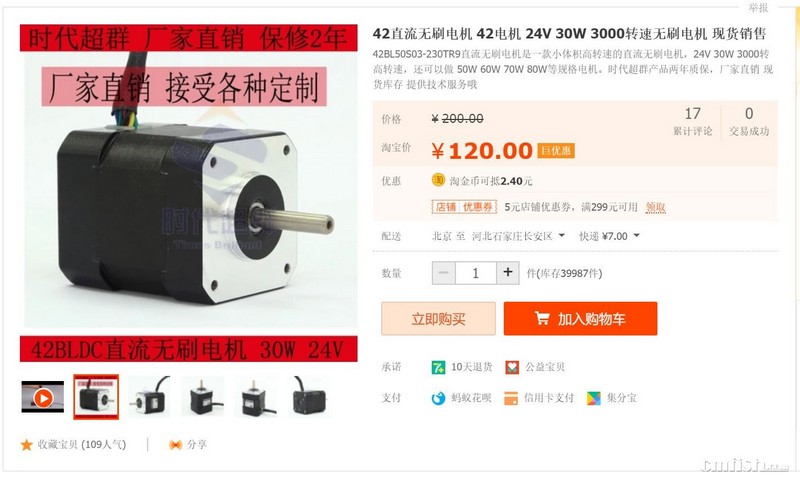

      干端我使用的是无刷有霍尔电机。X宝直接买的。




电机驱动使用



有了这个驱动，控制器就非常简单了。你甚至可以直接使用jiebao的控制器

兄贵

做出来 造福鱼友

sorke

楼主的动手能力让人佩服，就事论事，楼主对磁铁的理解有偏差，看了上面的图，我可算看懂了楼主的意思了，楼主你这是拿两个半圆的轴向磁铁拼起来的，等同于一个整体的径向磁铁。MP40是整块的径向磁铁。

pengpeng

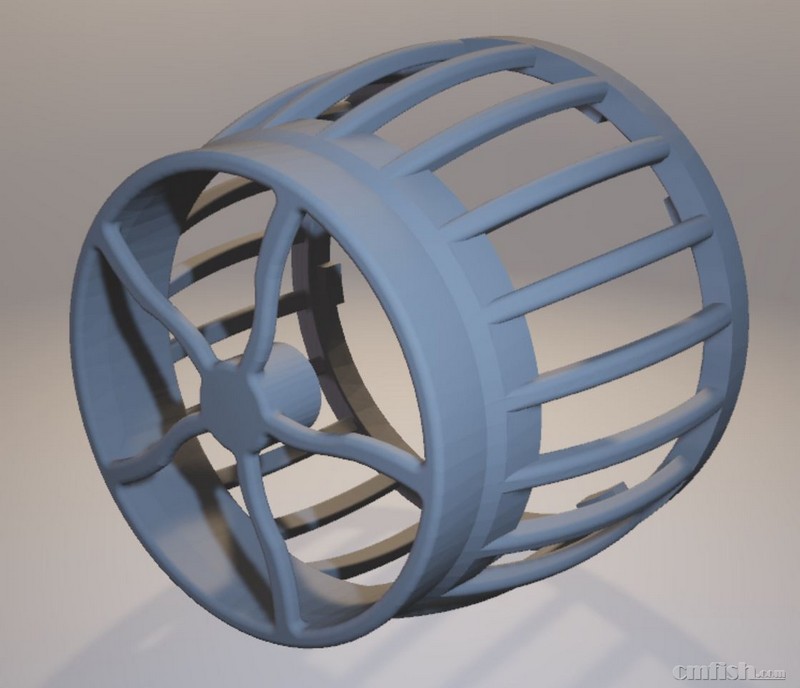

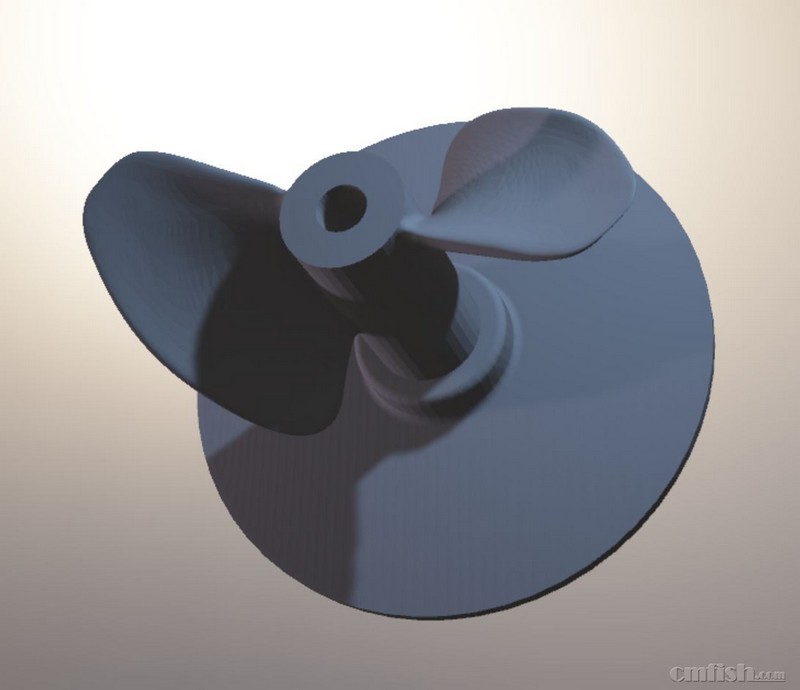

给大家看一下在过程中我建的模型图

pengpeng

接下来控制的图片，我就直接使用我以前帖子的照片。
详细内容大家感兴趣自己找帖子看一下。

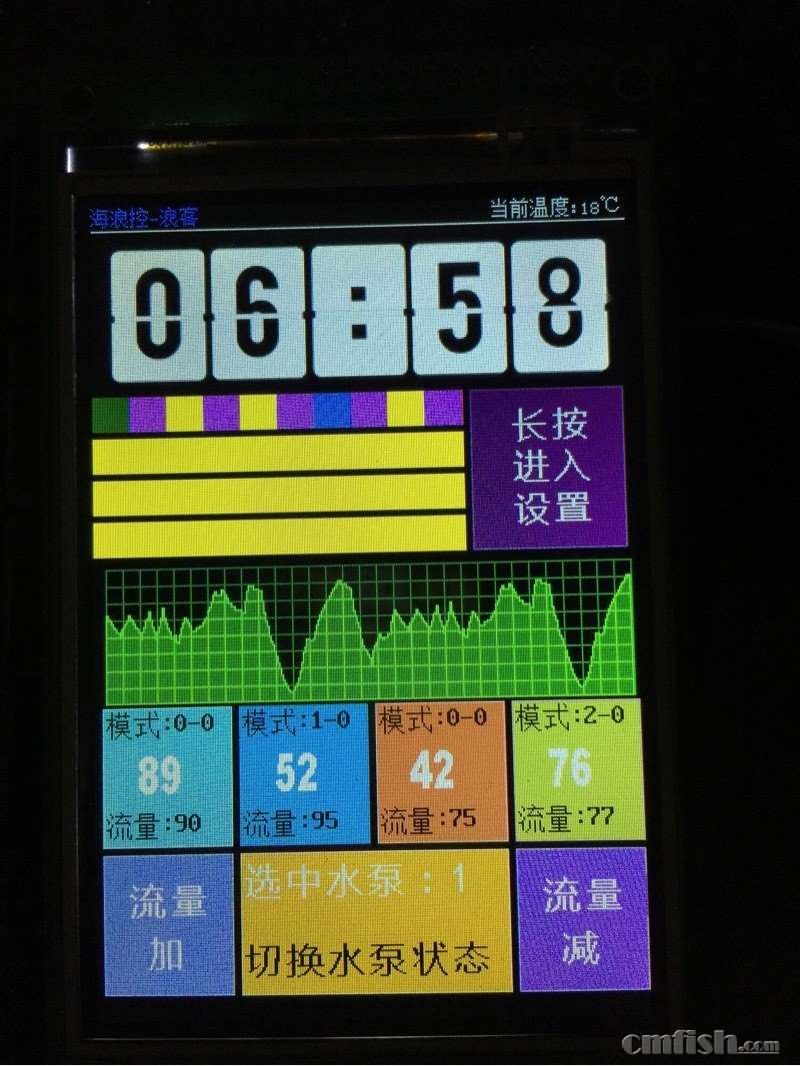

控制器界面（触摸屏控制）

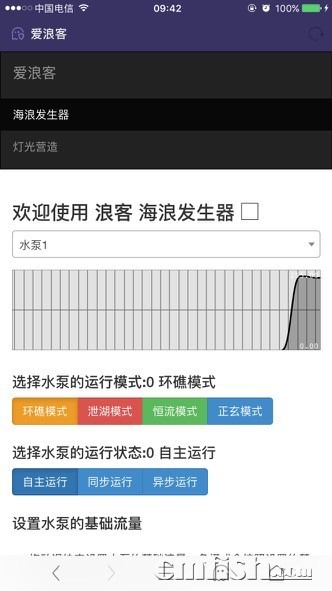

控制器移动端访问



控制器PC端访问。



至于控制器的电子部分的构成，同样在我的另外一个分享做LED灯控的帖子里面。

是的，造流控制器、LED控制器、滴定控制器。均使用同样的电子元器件、同样的电路。

show2612

哥们真没劲居然另开一贴！不过我终于知道你的轴向是什么样的了！接下来我给你分析一下，你这么做的致命缺点！如果你说这两块拼接磁铁一块n向上一块s向上，那你这就是径向磁铁，但是相比径向充磁的磁铁动平衡方面差远了！要做到动平衡很难。如果你说是两块同级向上那这个就是最大的失败点，我猜你是后者，当然转是没问题！为什么这样说？这样的扭力太小了！要知道螺旋桨在水中旋转的阻力要比在空气中大得多！磁传动本来就不是钢性力传递，这样导致螺旋桨推水的力量不够，才会导致你说的谁吹不远！和螺旋桨是不是高科技没有半毛钱关系！说直白一点就是你的电机和干边磁铁，在相当一部分时候，特别是加速的时候，在空转！空转！在我帖子里一开始我就给你说过扭力问题，和螺旋桨没有半毛钱关系！只有径向充磁的磁铁在吸附干湿两边的同时还有强大的扭力来驱动螺旋桨！你要感谢我不？对了你还没有说，为啥径向磁铁不能夹玻璃开个玩笑

show2612

呵呵，mp湿边的磁铁差不多10mm厚度！直径60mm。老款铁氧体磁铁，新款钕铁硼强磁包胶。就你图上这几块小磁铁想吸12厚的玻璃？和你说这么多是冲着你和我一样爱折腾的精神，帮你解决问题！我话都说到这份上了，你还这样，那我就不多说了！你爱咋咋地了
