防爆冲，防水漫，浮球式电子补水器diy

Ｍｉａｏ · 发表于 2023-6-15 22:35:26

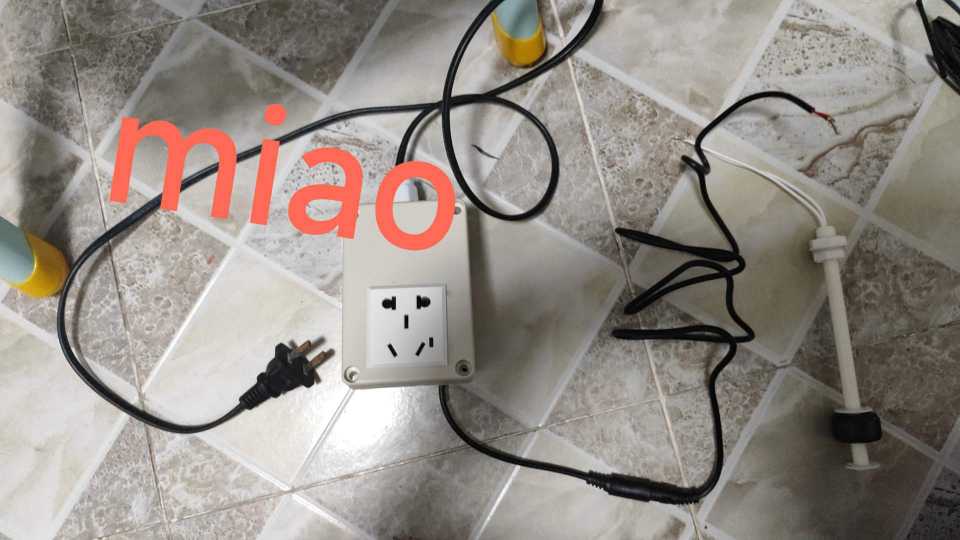

分享diy防爆冲的浮球液位控制器制作教程，同时也可以作为底缸防止水漫金山的控制器。

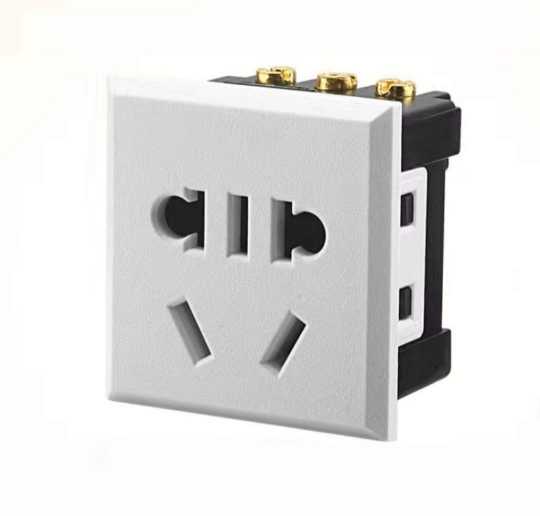

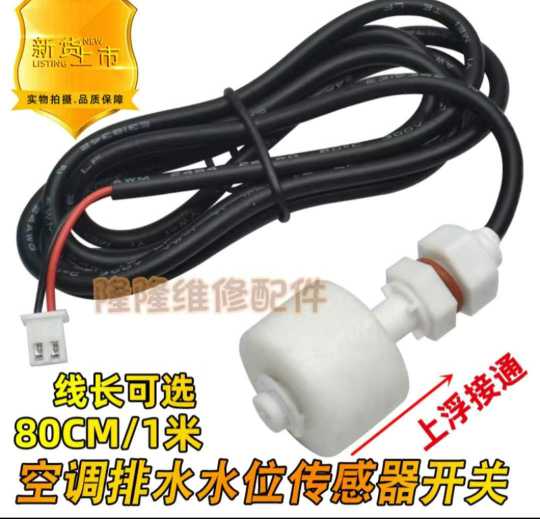

如果要用作电子补水用，将插座电源火L从模块的nc端子改为no端子即可。建议搞两个浮球串联，双重保险更安全。
特别注意:接触器模块电源需要与降压模块电源一致。我是用的5v1a的降压模块（手机充电器拆旧）和5v的接触器模块。建议使用5v的，因为低电平触发要经过浮球，毕竟浮球在水中，电压月越低越安全。

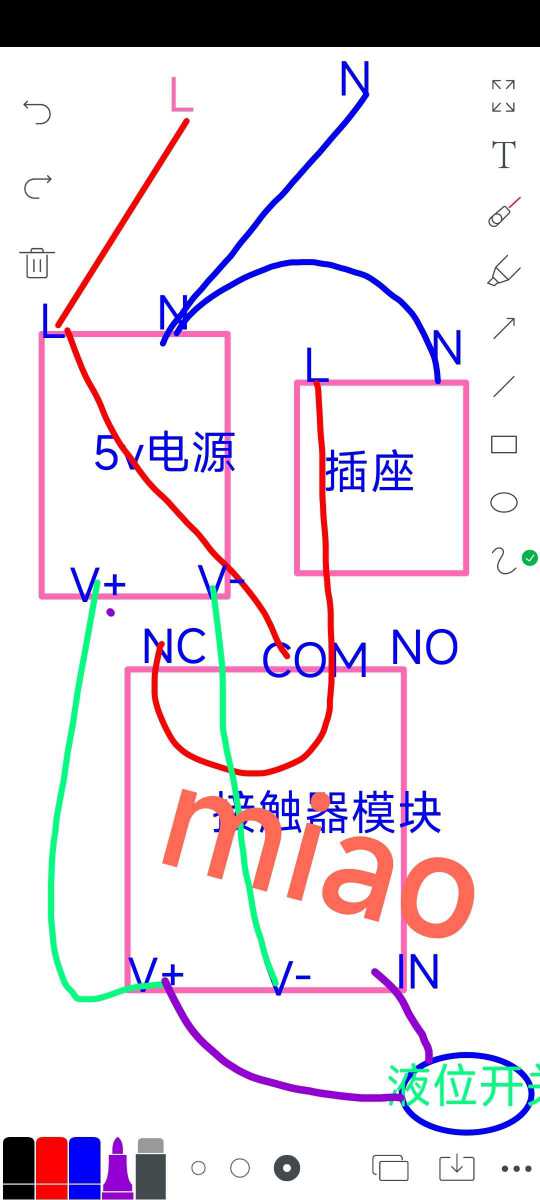

需要一点手工能力以及电气理解能力，成本预计20左右。第一张原理图分享给大家。至于浮球固定支架就需要自己diy了。
