卷纸机diy

nepczyzy

不知不觉，下海已经10几年了

这几年，受各种因素的影响，只能玩玩微缸
作为一个已经过了折腾年纪的人，稳定、简单是我的首选。
小缸的维护一个很烦人的痛点就是物理过滤

1、滤棉就不必多说了，堵水问题、堆积问题、对主要的是要定期清理，这个实在是无法忍受的。
2、过滤袋虽然清洁的频率降低了不少，但是堆积问题更严重，价格呢也不算便宜，每次都扔还是有点心疼的。
总之，都各有缺点。

注意到卷纸机有几年了。但是印象中价格还是居高不下，不符合我一贯的性价比路线。无意中发现了某些玩家DIY的卷纸，也购买过一款，使用起来还是有痛点。
1、换纸太麻烦，集成一体的设计，还要拧螺丝才能操作，不人性化
2、设计的不合理，理想的卷纸是要有一定的水位差，有些商家根本就不会跟消费者说明这个情况，导致频繁触发，浪费滤纸，甚至烧毁电机。
3、配件使用的劣质拆机的电机，不知道已经使用多久了，使用寿命没有保障。
4、红外探头的误触发情况，听起来高大上，实际使用由于水汽，盐分堆积等影响，经常误触发，解决办法就是依靠芯片增加触发机制解决，有点本末倒置增加成本。

拆解一番，其实原理很简单，只是卷纸是个半定制的产品，一定要结合鱼缸的实际情况来设计和使用。
干脆，自己设计更加合理的产品。目标如下：
1、分离设计，方便换纸，利于日常维护、日常维护无须实用工具。
2、测试不同水泵流量、滤纸宽度、滤盒高度的影响，找出适合不同规格卷纸机使用的最小水位差，合理定制。
3、电机的测试。包括电机的空转转速，载荷扭矩、额定电流、憋停电流、使用噪音等，找出适配的型号。


4、采用最可靠的浮球开关，核心是内部的干簧管。要考虑过载电流、触发位置、触发方向和安装位置。尽量减少缸内使用环境对浮球的干扰。
5、采用3d打印制作，原因在于可定制程度高，亚克力的个性定制成本太高，加工周期长。外形简洁、美观、、采用PETG材质，环保无毒、耐腐蚀。

综合以上设计需求
开始着手设计、加工、测试、调试、打样，首批产品在本地鱼友的大力支持下，目前已经运行接近1年
收到反馈有
1、最早使用的联轴器为petg打印，有打滑现象，现已更换为铜制联轴器
2、继电器偶发误触，拆解发现为高温密封导致电线外皮收缩。铜线外露导致虚接、更换低温密封材质后解决。
3、早期设计为粘接连接，不方便拆解和维护。已更换尼龙螺丝连接，方便维护和运输拆解。
4、电机舱不是很美观，厚度比较大、后进行尺寸优化、公差优化。
5、电源线、浮球线外露，影响美观。通过设计优化为隐藏式。

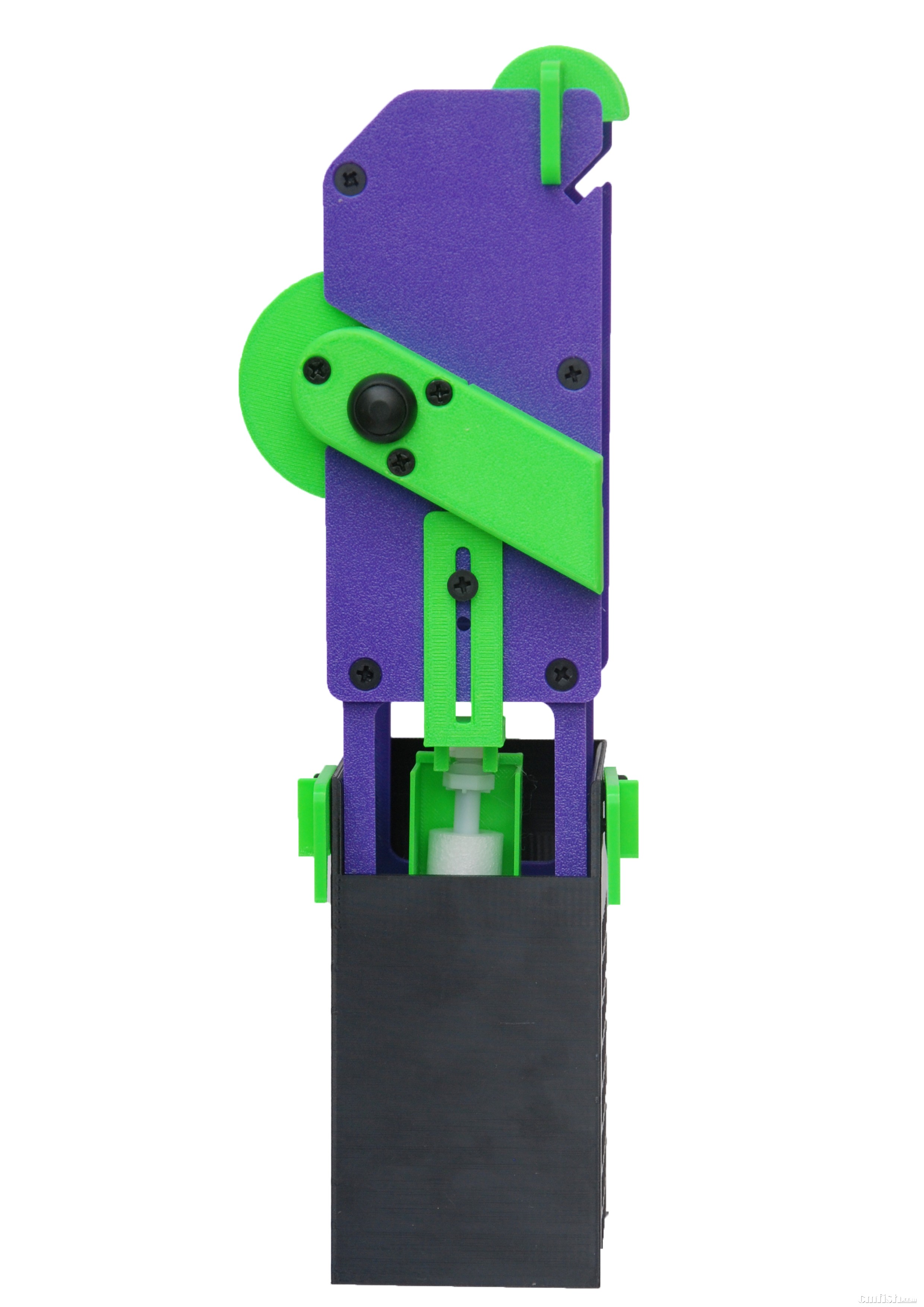

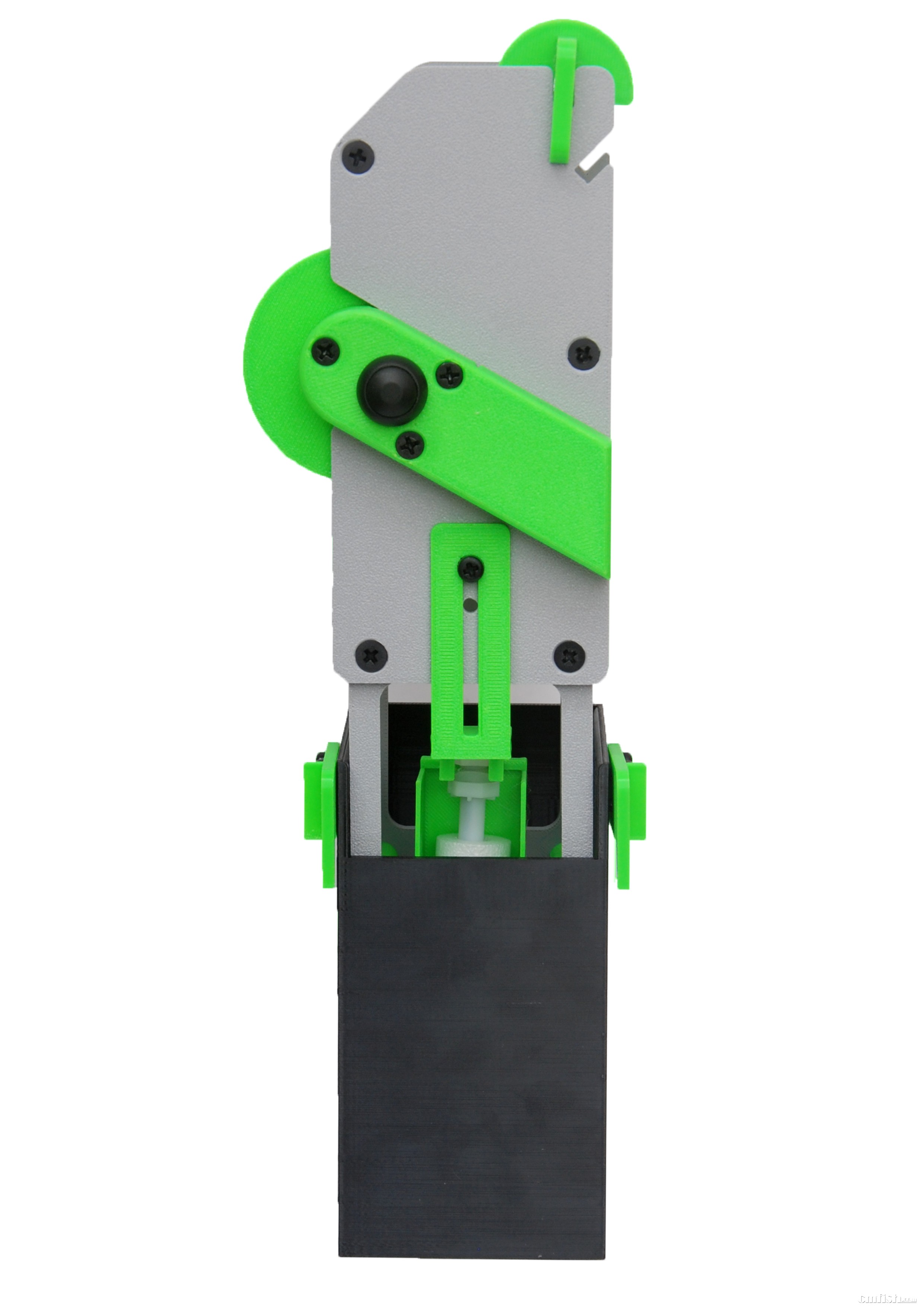

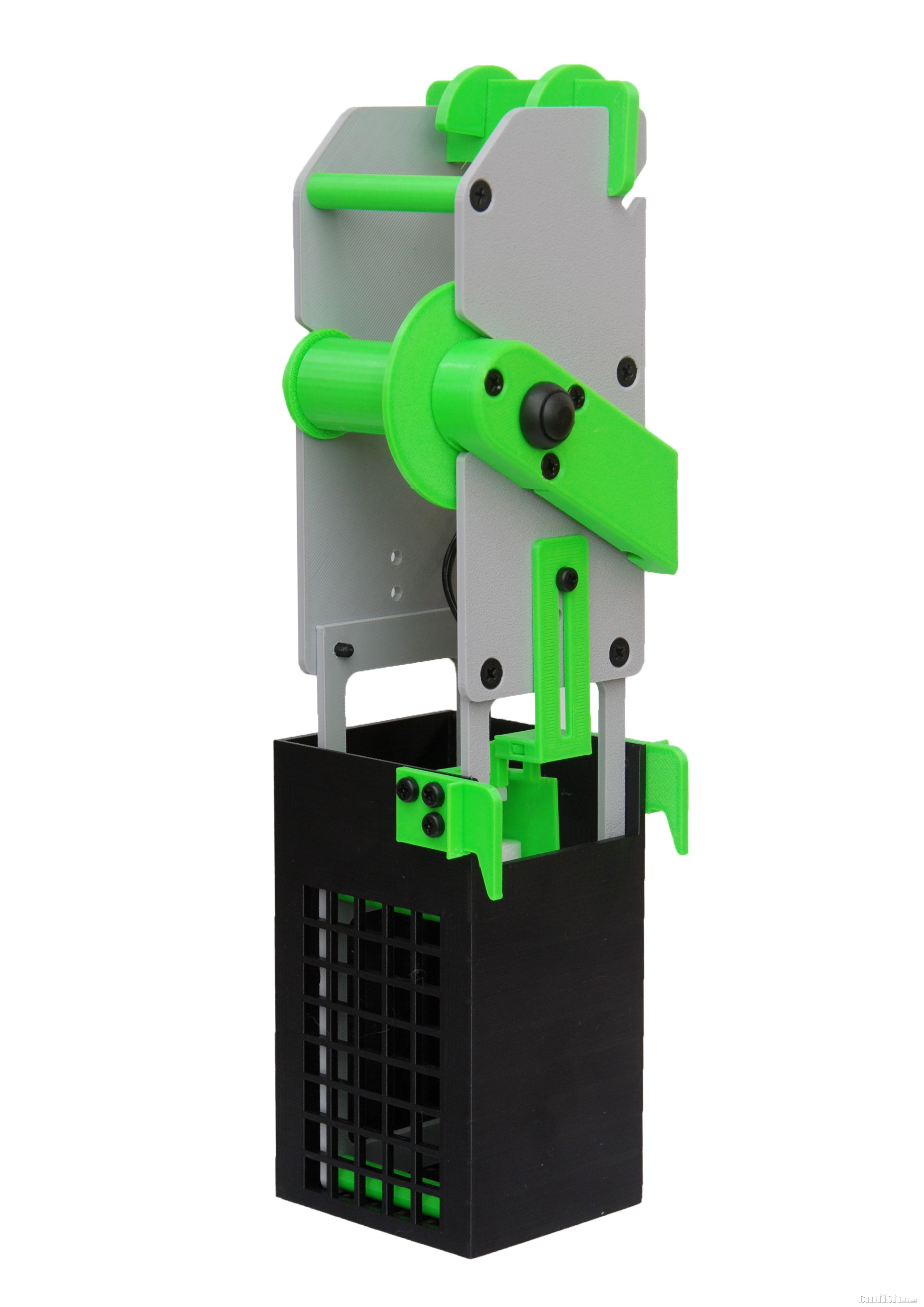

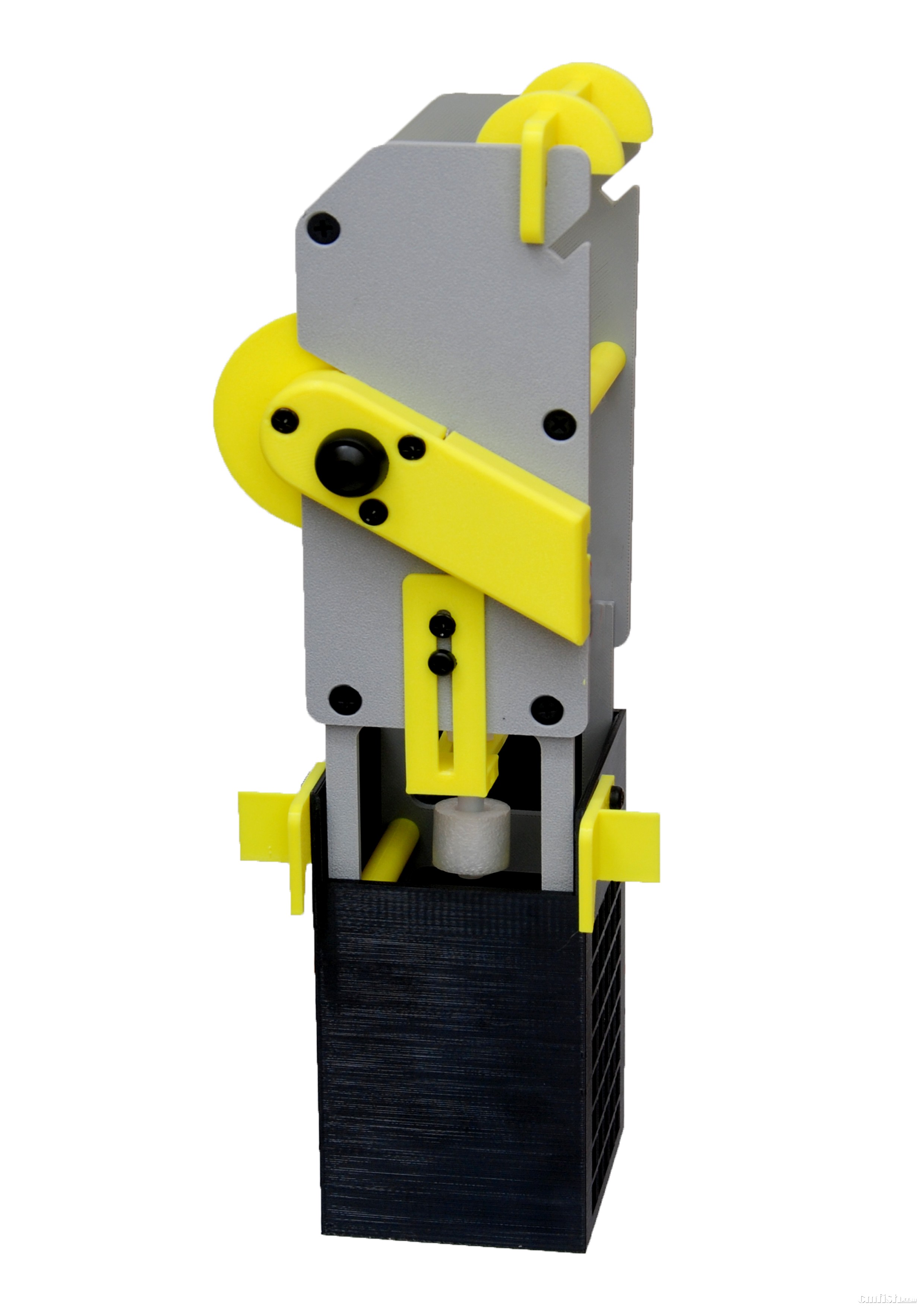

经过一年的设计、优化、美化。目前这个卷纸机系列已经涵盖了：
背滤侧率版本（使用3cm、4.3cm、5cm、6.2cm规格 25米长度 快速或者叫粗滤滤纸）
滤袋版本（悠来游趣的7.2cm滤袋版本。8.5cm滤袋版本、10.5cm（4寸）滤袋版本
底滤版本（使用10cm、15cm、20cm滤纸）

性能、便捷性、稳定性、美观程度对我个人来说完成度已经很高了
发出来大家借鉴，互相学习、完成进一步的优化

当然，有需要的鱼友也可以站内联系或者小黄鱼搜图找同款。才100多的价格，在海水圈真的是很良心的价格了。

穿着内裤满天飞

多少

来自苹果APP客户端

nepczyzy

穿着内裤满天飞 发表于 2025-08-15 16:48
多少

100多，小黄鱼搜下图

来自安卓APP客户端

axtt

螺丝也换成铜的

nepczyzy

axtt 发表于 2025-8-17 00:12
螺丝也换成铜的

尼龙螺丝

多戳鱼

比较好奇一个我问题，请问25背滤这种卷纸机也能塞的下？

来自苹果APP客户端

nepczyzy

这个要看背滤设计了，我20缸都做过好几个

来自安卓APP客户端

leelice

除非是一些尺寸特别的缸可以搞搞DIY，像底滤可以直接上品牌的就可以了，像有些滤纸机还可以个性化设置，比如设置多长时间就自动卷一段上去。鱼缸特别是不是那么脏的时候，滤布经常泡在水里，直接在滤布上就腐败了，同样会增加鱼缸的NO3\PO4，如果有这种设定多久自动卷一段就解决了这个问题。我最近看的珂莱贝的卷纸机，就可以这么设定，我觉着特别好。

海中胡萝卜

齿轮啥材质9呀

来自安卓APP客户端
